Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-QP1AC31M2K-CD

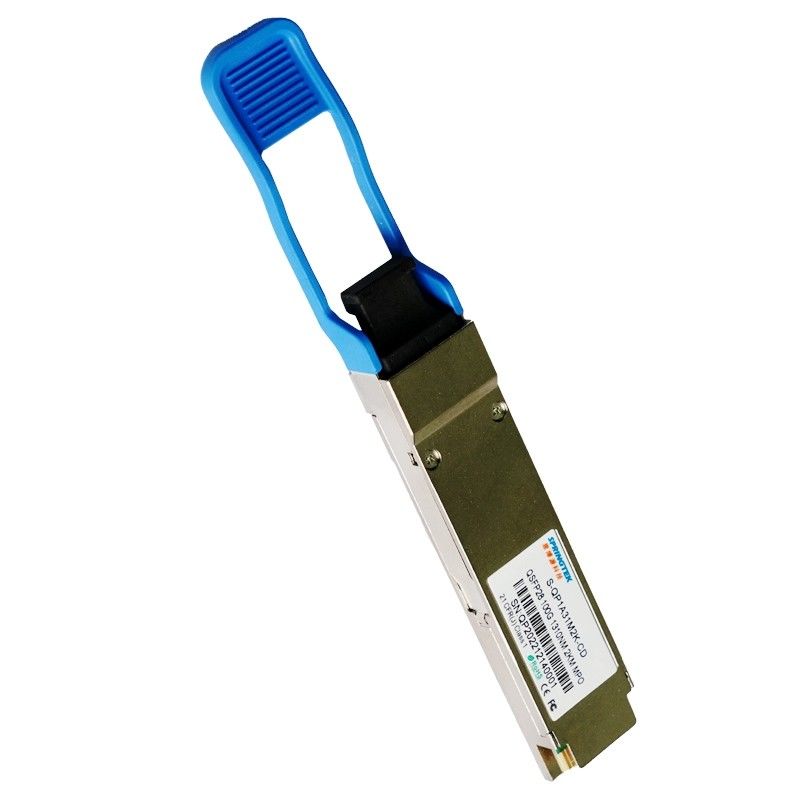

Module optique compatible d'émetteur-récepteur de QSFP28 100G PSM4 1310nm 2km MTP/MPO Cisco
L'information de commande
| Numéro de la pièce | Description de produit |
|
S-QP1AC31M2K-CD |
QSFP28, 100Gbps, PSM4,1310nm, SM, MPO, 2km, 0ºC~+70ºC, avec DDM, |
Description
Émetteur-récepteur optique de mode unitaire de Springtek 100G PSM4 QSFP28 conçu pour des applications de télécommunication optique. Ce produit fournit la densité gauche accrue, offrant l'indépendant quatre pour transmettre et recevoir des canaux, chaque canal fonctionne à 25Gbps, ayant pour résultat un débit global de 100Gbps sur 2km de fibre de mode unitaire, un câble plat de fibre optique avec un connecteur de MTP/MPO peut être branché au récipient du module QSFP28, les goupilles de guide à l'intérieur du récipient pour assurer l'alignement approprié.
selon l'accord QSFP28 multisource (MSA), le module peut être contrôlé par l'interface série à deux fils d'I2C. Le module d'émetteur accepte les signaux d'entrée électriques compatibles avec les niveaux communs de la logique de mode (CML), tous les signaux de données d'entrée sont différentiels et intérieurement terminés. Le module de récepteur convertit les signaux d'entrée optiques parallèles par l'intermédiaire d'une rangée de détecteur de photo en signaux de sortie électriques parallèles. Le module de récepteur produit les signaux électriques sont également tension compatible avec les niveaux communs de la logique de mode (CML). Tous les signaux de données sont différentiels et soutiennent des débits jusqu'à 25Gb/s par canal.
Caractéristiques
Applications
Normes
Capacités absolues
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Tension d'alimentation électrique | Vcc | -0,5 | 4 | V | |
| Température ambiante de température de stockage | Solides totaux | -40 | 85 | °C | |
| Hygrométrie - stockage | RHS | 0 | 95 | % | |
| Hygrométrie - fonctionnant | RHO | 0 | 85 | % |
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Chaîne de température de fonctionnement de cas | Comité technique | 0 | - | 70 | °C |
| Tension d'alimentation électrique | Vcc | 3,14 | 3,3 | 3,47 | V |
| Puissance totale | P | - | - | 3,5 | W |
| Débit | BR | - | 25,78125 | - | GBP |
Caractéristiques électriques
| Caractéristiques électriques d'émetteur | |||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Oscillation de tension différentielle à l'entrée | VIN | 180 | - | 900 | système mv |
| Le différentiel de Tx a entré Impendence | ZIN | - | 100 | - | Ω |
| Disparité différentielle d'arrêt | - | - | 10 | % | |
| Perte de retour différentielle d'entrée | Par 100G CLR4 MSA | DB | |||
| Perte de retour commune d'entrée de mode | Par 100G CLR4 MSA | DB | |||
| Caractéristiques électriques de récepteur | |||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Oscillation de tension de sortie différentielle | VOUT | 300 | - | 1200 | système mv |
| Le différentiel de Rx a produit Impendence | ZOUT | - | 100 | - | Ω |
| Disparité différentielle d'arrêt | - | - | 10 | % | |
| Perte de retour de sortie différentielle | Par 100G CLR4 MSA | DB | |||
| Perte de retour de sortie de mode commun | Par 100G CLR4 MSA | DB | |||
caractéristiques ptical
| Paramètre | Symbole | Minute | Type | Maximum | Unité | Notes | |
| Caractéristiques d'émetteur | |||||||
| Signalisation du taux par ruelle | 25,78125 | GBD | 1 | ||||
| Longueurs d'onde centrales de ruelle (gamme) | λ | 1260 | 1310 | 1355 | nanomètre | ||
| Puissance moyenne totale de lancement | Tacaud | 9,5 | dBm | ||||
| Puissance moyenne de lancement par ruelle | TXPx | -6,5 | 2,5 | dBm | |||
| Rapport d'extinction | ER | 3,5 | DB | ||||
| Rapport de suppression de Sidemode | SMSR | 30 | DB | ||||
| Mise hors tension moyenne de lancement par ruelle | Poff | -30 | DB |
|
|||
|
Définition de masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3} |
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} | ||||||
| Caractéristiques de récepteur | |||||||
| Signalisation du taux par ruelle | 25,78125 | GBD | |||||
| Longueurs d'onde centrales de ruelle (gamme) | λ | 1260 | 1355 | nanomètre | |||
| Puissance moyenne de récepteur, chaque ruelle | Rmax | 3,5 | dBm | ||||
|
Sensibilité non soulignée de récepteur (OMA) par ruelle |
Rxsens | -10,2 | dBm | 1 | |||
| Puissance de saturation d'entrée (surcharge) | Psat | 4,5 | dBm | ||||
| Réflectivité de récepteur | Rr | -26 | DB | ||||
| Visibilité directe | Optique De-affirmez | Palladium | -12 | dBm | |||
| Optique affirmez | PA | -18 | |||||
| Notes | |||||||
|
|||||||
