Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-QP1A85M01-CD

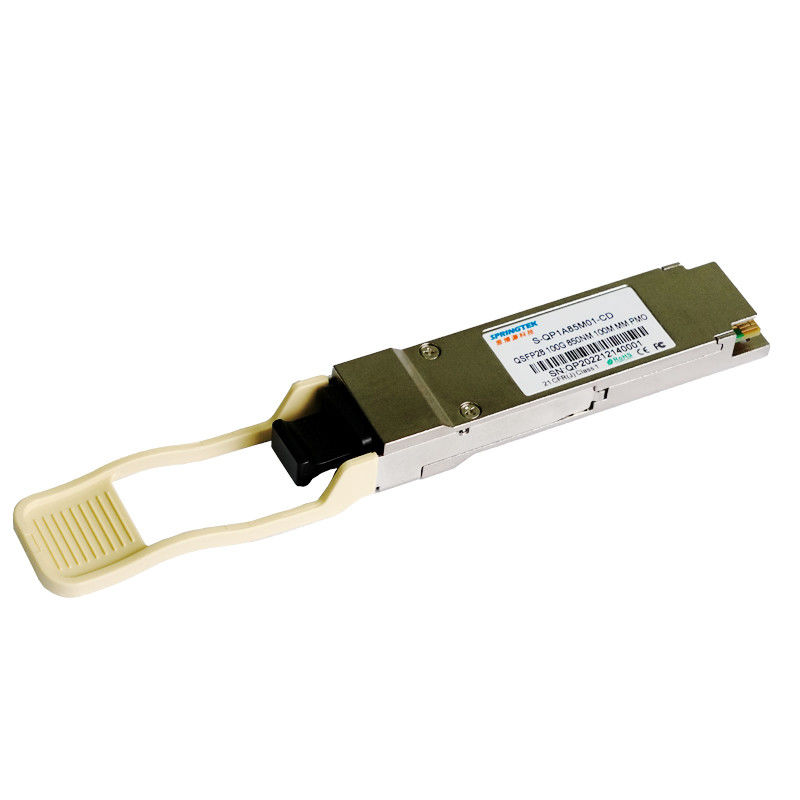

Module optique compatible d'émetteur-récepteur du genévrier QSFP28 850nm100m de SR de MPO/MTP 100Gbps
L'information de commande
| Numéro de la pièce | Description de produit |
| S-QP1A85M01-CD | QSFP28, 100Gbps, 850nm, millimètre, MPO, 100m, 0ºC~+70ºC, avec DDM |
Description
L'émetteur-récepteur de Springtek 100GBase-SR4 QSFP28 est conçu pour répondre aux exigences des liens de l'Ethernet 100G au-dessus de MMF jusqu'à 100m. Il est conforme avec QSFP28 MSA, IEEE 802.3bm et CAUI-4. C'est consommation de puissance faible rentable et avec une alimentation de l'énergie 3.3V simple. Il est fabriqué avec le logement de dimension entièrement métallique et compacte pour la représentation supérieure d'IEM.
Caractéristiques
Alimentation d'énergie simple de +3.3V
Température de fonctionnement : 0 à +70°C
RoHS conforme (sans plomb)
Applications
Capacités absolues
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Tension d'alimentation électrique | VCC | -0,5 | - | 4 | V |
| Température ambiante de température de stockage | SOLIDES TOTAUX | -40 | - | 85 | °C |
| Hygrométrie - stockage | RHS | 0 | - | 95 | % |
| Hygrométrie - fonctionnant | RHO | 0 | - | 85 | % |
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Chaîne de température de fonctionnement de cas | Comité technique | 0 | - | 70 | °C |
| Tension d'alimentation électrique | Vcc | 3,14 | 3,3 | 3,46 | V |
| Puissance totale | Picowatt | - | - | 2,5 | W |
| Débit | BR | - | 25,78125 | - | GBP |
Caractéristiques électriques
| Caractéristiques électriques d'émetteur | |||||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité | ||
| Oscillation de tension différentielle à l'entrée | VIN | 180 | - | 1000 | système mv | ||
| Le différentiel de Tx a entré Impendence | ZIN | - | 100 | - | Ω | ||
| Perte de retour différentielle d'entrée | Par IEEE P802.3bm | DB | |||||
| Perte de retour commune d'entrée de mode | Par IEEE P802.3bm | DB | |||||
| Caractéristiques électriques de récepteur | |||||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité | ||
| Oscillation de tension de sortie différentielle | VOUT | 300 | - | 900 | système mv | ||
| Le différentiel de Rx a produit Impendence | ZOUT | - | 100 | - | Ω | ||
| Perte de retour de sortie différentielle | Par IEEE P802.3bm | DB | |||||
| Perte de retour de sortie de mode commun | Par IEEE P802.3bm | DB | |||||
Caractéristiques optiques
| Caractéristiques d'émetteur | ||||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité | Notes |
| Longueur d'onde centrale | λ | 840 | 850 | 860 | nanomètre | |
| Largeur spectrale de RMS | ∆λ | - | - | 0,6 | nanomètre | |
| Puissance moyenne de lancement, chaque ruelle | TACAUD | -8,4 | - | 2,4 | dBm | |
| Amplitude optique de modulation, chaque ruelle | OMA | -6,4 | - | 3 | dBm | |
|
Oeil d'émetteur et de dispersion fermeture (TDEC), chaque ruelle |
TDEC | 4,3 | DB | |||
| Rapport d'extinction | ER | 2,0 | - | - | DB | |
| Puissance moyenne de lancement d'émetteur, chaque ruelle | POFF | - | - | -30 | dBm | |
| Tolérance optique de perte de retour | ORL | - | - | 12 | DB | |
|
Masque d'oeil d'émetteur définition {X1, X2, X3, Y1, Y2, Y3} |
{0,23, 0,34, 0,43, 0,27, 0,35, 0,4} | |||||
| Caractéristiques de récepteur | ||||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité | Notes |
| Longueur d'onde de récepteur | λ | 840 | 850 | 860 | nanomètre | |
| La puissance moyenne à reçoivent l'entrée, chaque ruelle | PXPx | - 10,3 | - | 2,4 | dBm | |
| Sensibilité soumise à une contrainte de récepteur dans OMA | SRS | - | - | -5,2 | dBm | 1 |
| La visibilité directe affirment | LOSA | -30 | - | - | dBm | |
| La visibilité directe De-affirment | LOSD | - | - | -13 | dBm | |
| Hystérésis de visibilité directe | LOSH | 0,5 | DB | |||
| Réflectivité de récepteur | Rfl | -12 | DB | |||
| Notes | ||||||
| 1. Mesuré avec une carte-test -1 de PRBS 231, @25.78125Gb/s, JUJUBES<5e-5> | ||||||
