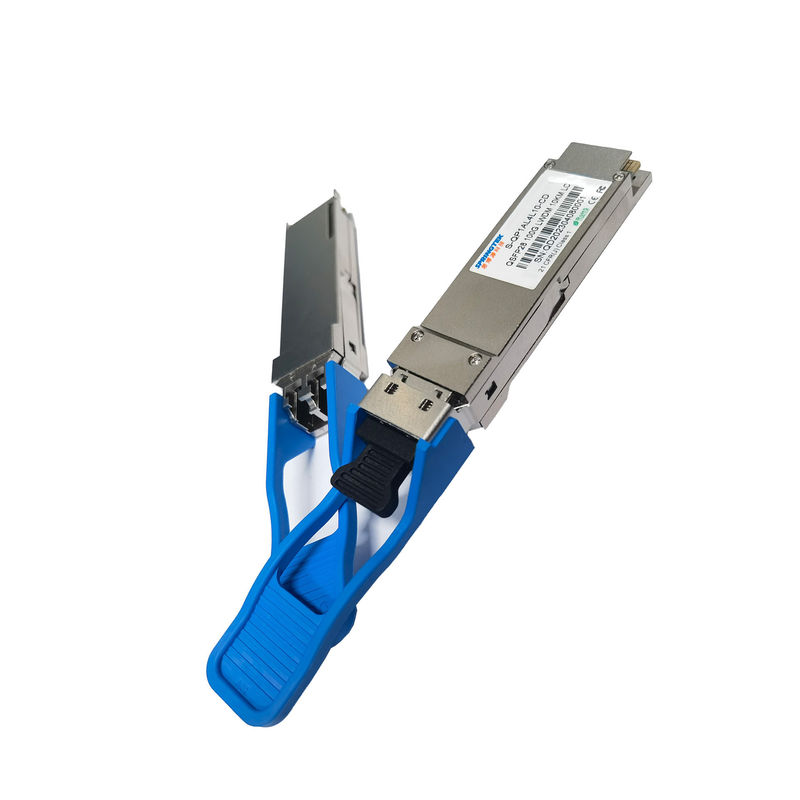

émetteur-récepteur optique compatible du contrat LR4 LC SMF LWDM 10Km de 100Gb/s QSFP28 Cisco
L'information de commande
| Numéro de la pièce | Description de produit |
| S-QP1AL4L10-CD |
QSFP28, 100Gbps, 1294 -1310 nanomètre, SM, LC, 10km, 0ºC~+70ºC, avec DDM, style d'ÉPI |
Description
L'émetteur-récepteur de Springtek 100GBase-LR4 QSFP28 est conçu pour répondre aux exigences des liens de l'Ethernet 100G au-dessus de SMF jusqu'à 10km. Il est conforme avec QSFP28 MSA, IEEE 802.3ba et IEEE 802.3bm. C'est consommation de puissance faible rentable et avec une alimentation de l'énergie 3.3V simple. Le module a un débit binaire global jusqu'à 103.1Gbps par le multiplexage de 4 ruelles optiques indépendantes de LAN-WDM, chaque ruelle capable de transmettre 25.78125Gb/s plus de 10km SMF. Il est fabriqué avec le logement de dimension entièrement métallique et compacte pour la représentation supérieure d'IEM.
Caractéristiques
Alimentation d'énergie simple de +3.3V
Température de fonctionnement : 0 à +70°C
RoHS conforme (sans plomb)
Applications
Capacités absolues
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Tension d'alimentation électrique | Vcc | -0,5 | 4 | V | |
| Température ambiante de température de stockage | Solides totaux | -40 | 85 | °C | |
| Hygrométrie - stockage | RHS | 0 | 95 | % | |
| Hygrométrie - fonctionnant | RHO | 0 | 85 | % |
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Chaîne de température de fonctionnement de cas | Comité technique | 0 | - | 70 | °C |
| Tension d'alimentation électrique | Vcc | 3,14 | 3,3 | 3,47 | V |
| Puissance totale | P | - | - | 3,5 | W |
| Débit | BR | - | 25,78125 | - | GBP |
Caractéristiques électriques
| Caractéristiques électriques d'émetteur | |||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Oscillation de tension différentielle à l'entrée | VIN | 180 | - | 900 | système mv |
| Le différentiel de Tx a entré Impendence | ZIN | - | 100 | - | Ω |
| Perte de retour différentielle d'entrée | Par 100Gbase-LR4 | DB | |||
| Perte de retour commune d'entrée de mode | Par 100Gbase-LR4 | DB | |||
| Caractéristiques électriques de récepteur | |||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Oscillation de tension de sortie différentielle | VOUT | 300 | - | 850 | système mv |
| Le différentiel de Rx a produit Impendence | ZOUT | - | 100 | - | Ω |
| Perte de retour de sortie différentielle | Par 100Gbase-LR4 | DB | |||
| Perte de retour de sortie de mode commun | Par 100Gbase-LR4 | DB | |||
Caractéristiques optiques
| Paramètre | Symbole | Minute | Type | Maximum | Unité | Notes | |
| Caractéristiques d'émetteur | |||||||
| Signalisation du taux par ruelle | 25,78125 | GBD | 1 | ||||
| Longueurs d'onde centrales de ruelle (gamme) | λ | 1294,53 | - | 1296,59 | nanomètre | ||
| 1299,02 | - | 1301,09 | |||||
| 1303,54 | - | 1305,63 | |||||
| 1308,09 | - | 1310,19 | |||||
| Puissance moyenne totale de lancement | Tacaud | - | - | 10,5 | dBm | ||
| Transmettez OMA par ruelle | TxOMA | -1,3 | - | 4,5 | dBm | ||
| Puissance moyenne de lancement par ruelle | TXPx | -4,3 | - | 4,5 | dBm | ||
| Rapport d'extinction | ER | 4 | - | - | DB | ||
| Rapport de suppression de Sidemode | SMSR | 30 | - | - | DB | ||
| Bruit relatif d'intensité | RIN | - | - | -130 | dB/Hz | ||
| Réflectivité de réflectivité d'émetteur | - | - | -12 | DB | |||
|
Définition de masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 2 | |||||
| Caractéristiques de récepteur | |||||||
| Signalisation du taux par ruelle | 25,78125 | GBD | 3 | ||||
| Longueurs d'onde centrales de ruelle (gamme) | λ | 1294,53 | - | 1296,59 | nanomètre | ||
| 1299,02 | - | 1301,09 | |||||
| 1303,54 | - | 1305,63 | |||||
| 1308,09 | - | 1310,19 | |||||
| La moyenne reçoivent la puissance par ruelle | RXPx | -10,6 | - | 4,5 | dBm | 4 | |
| Sensibilité de récepteur (OMA) par ruelle | Rxsens | - | - | -8,6 | dBm | ||
| Réflectivité de récepteur | - | - | -26 | DB | |||
| Visibilité directe | Optique De-affirmez | Palladium | - | - | -11,6 | dBm | |
| Optique affirmez | PA | -24 | - | - | |||
| Hystérésis de visibilité directe | 0,5 | - | - | DB | |||
| Notes | |||||||
|
1. Émetteur actionnant à 25.78125Gbps chaque canal. 2. Rapport de coup 5x10-5. 3. Récepteur actionnant à 25.78125Gbps chaque canal. 4. La valeur de puissance et l'exactitude de puissance sont allumées avec tous les canaux. |
|||||||
