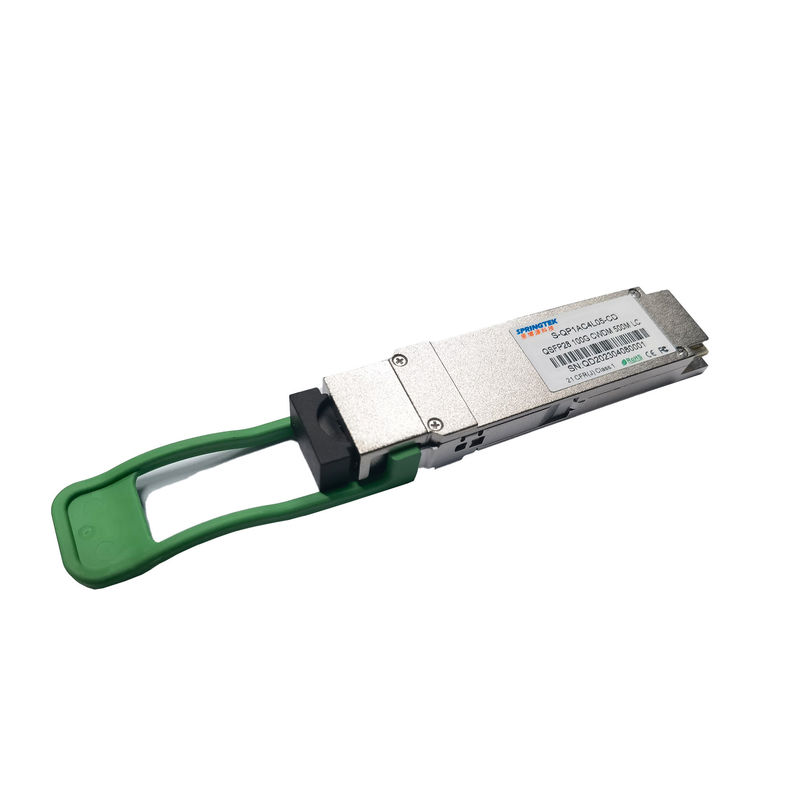

Module optique compatible 100Gbps de l'émetteur-récepteur CWDM4 de Nokia QSFP28 LC 500m
L'information de commande
| Numéro de la pièce | Description de produit |
| S-QP1AC4L05-CD |
QSFP28,100Gbps, 1271 -1331nm, SM, LC, 500m, 0ºC~+70ºC, avec DDM, |
Description
Springtek 100Gbps CWDM4 QSFP28 conçu pour des applications de télécommunication optique de 500m. Ce module contient 4 l'émetteur optique de la ruelle DFB, le récepteur optique de 4 ruelles et le bloc de gestion de module comprenant 2 interfaces série de fil. Les signaux optiques sont multiplexés à une fibre unimodale par un connecteur industriellement compatible de LC.
Caractéristiques
Applications
Normes
Capacités absolues
Capacités absolues
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Tension d'alimentation maximum | Vcc | 0 | 3,6 | V | |
| Température de stockage | Solides totaux | -40 | 85 | ℃ | |
| Température de carter fonctionnante | Tcase | -5 | 75 | ℃ | |
| Hygrométrie | Rhésus | 0 | 85 | % |
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Température de carter fonctionnante | Tcase | 0 | 70 | ℃ | |
| Tension d'alimentation | VCC | 3,135 | 3,3 | 3,465 | V |
| Hygrométrie | Rhésus | 5 | 85 | % | |
| Dissipation de puissance | Palladium | 3,5 | W | ||
| Débit (optique) | DRO | 4*25.78125 | GBP | ||
| Débit (électrique) | DRE | 4*25.78125 | GBP |
Caractéristiques électriques
| Caractéristiques électriques d'émetteur | |||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Tension différentielle PK-PK | Vpp | 900 | système mv | ||
| Impédance différentielle d'entrée | Rin | 100 | Ohm | ||
| Disparité différentielle de résistance d'arrêt | 10 | % | |||
| Caractéristiques électriques de récepteur | |||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Impédance différentielle de sortie | Déroute | 100 | Ohm | ||
| Disparité différentielle de résistance d'arrêt | 10 | % | |||
| Tension de sortie différentielle | Vout, pp | 400 | 600 | 800 | système mv |
Caractéristiques optiques
| Paramètres | Symbole | Minute | Typique | maximum | Unité | Note |
| Émetteur | ||||||
| Vitesse de signal par ruelle | BR | ± 25,78125 100 pages par minute | Gb/s | |||
| Transmettez la longueur d'onde | λ0 | 1264,5 | 1271 | 1277,5 | nanomètre | |
| λ1 | 1284,5 | 1291 | 1297,5 | nanomètre | ||
| λ2 | 1304,5 | 1311 | 1317,5 | nanomètre | ||
| λ3 | 1324,5 | 1331 | 1337,5 | nanomètre | ||
| Rapport de suppression de Côté-mode | SMSR | 30 | DB | |||
| Puissance moyenne totale de lancement | Ptotal | 8,5 | dBm | |||
| Puissance moyenne de lancement, chaque ruelle | Tacaud | -6,5 | 2,5 | dBm | ||
| Amplitude optique de modulation (OMA), chaque ruelle | POMA | -4 | 2,5 | dBm | ||
| Mise hors tension de lancement par ruelle | -30 | dBm | ||||
| Pénalité d'émetteur et de dispersion (TDP), chaque ruelle | TDP | 3,0 | DB | |||
| Rapport d'extinction (ER) | ER | 3,5 | DB | |||
| Définition de masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3} | {0,31, 0,40, 0,45, 0,34, 0,38, 0,4} | 1 | ||||
| Marge de masque | 15 | % | 1 | |||
| Récepteur | ||||||
| Signalisation de la vitesse par ruelle | BR | ± 25,78125 100 pages par minute | Gb/s | |||
| Recevez la longueur d'onde | λ0 | 1264,5 | 1271 | 1277,5 | nanomètre | |
| λ1 | 1284,5 | 1291 | 1297,5 | nanomètre | ||
| λ2 | 1304,5 | 1311 | 1317,5 | nanomètre | ||
| λ3 | 1324,5 | 1331 | 1337,5 | nanomètre | ||
| Seuil de dommages, chaque ruelle | 3,5 | dBm | ||||
| La moyenne reçoivent la puissance, chaque ruelle | -10 | 4,5 | dBm | |||
| Recevez la puissance, chaque ruelle (OMA) | 2,5 | dBm | 2 | |||
| Réflectivité de récepteur | -26 | DB | ||||
| La visibilité directe affirment | -24 | -13,6 | dBm | |||
| La visibilité directe De-affirment | -11,6 | dBm | ||||
| Hystérésis de visibilité directe | 0,5 | 6 | DB | |||
