Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-FP1055LA0-CD

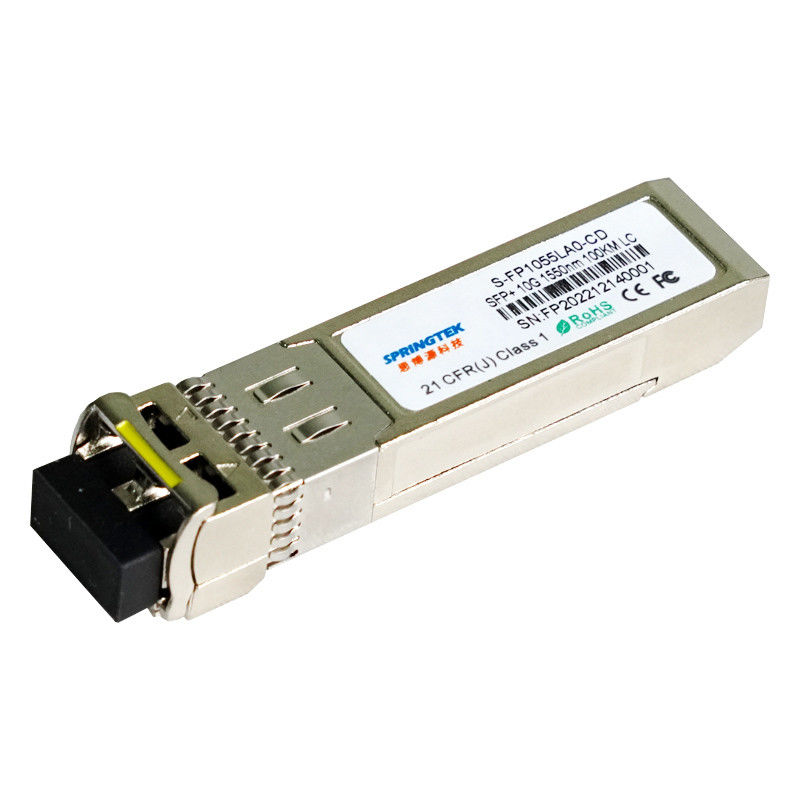

module optique d'émetteur-récepteur de 10Gbps CWDM 100km SFP+ ZR+
L'information de commande
| Numéro de la pièce | Description de produit |
| S-FP1055LA0-CD | SFP+, 10.3125Gbps, 1550nm, SM, 100km, 0ºC~+70ºC, avec DDM |
Description
Les émetteurs-récepteurs de Springtek 10G CWDM SFP+ sont haute performance, modules rentables soutenant le débit de la distance de 10Gbps et de transmission de 80km avec SMF.
L'émetteur-récepteur se compose de trois sections : un émetteur refroidi de laser d'EML, une photodiode d'APD intégrés avec un boîtier du préamplificateur de transport-impédance (TIA) et de la commande de MCU. Tous les modules répondent à des exigences de sécurité des lasers de la classe I.
Les émetteurs-récepteurs sont compatibles avec l'accord multisource de SFP et les fonctions numériques des diagnostics SFF-8472.
Caractéristiques
Applications
Capacités absolues
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Tension d'alimentation | Vcc | -0,5 | - | 4,5 | V |
| Température de stockage | Solides totaux | -40 | - | +85 | °C |
| Humidité fonctionnante | - | 5 | - | 85 | % |
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Chaîne de température de fonctionnement de cas | Comité technique | 0 | +70 | °C | |
| Tension d'alimentation électrique | Vcc | 3,135 | 3,30 | 3,465 | V |
| Courant d'alimentation d'énergie | Icc | 600 | mA | ||
| Débit | 1,0 | 10,3 | 10,7 | GBP |
Caractéristiques optiques et électriques
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes | |
| Émetteur | |||||||
| Longueur d'onde de centre | λc | λc-6.5 | λc | λc+6.5 | nanomètre | ||
| Largeur spectrale (- 20dB) | Δλ | 1 | nanomètre | ||||
| Rapport de suppression de Côté-mode | SMSR | 30 | - | DB | |||
| De puissance de sortie moyen | Tacaud | 2 | 6 | dBm | 1 | ||
| Rapport d'extinction | ER | 8,2 | DB | ||||
| Différentiel d'oscillation d'entrée de données | VIN | 180 | 850 | système mv | 2 | ||
| Impédance différentielle d'entrée | ZIN | 90 | 100 | 110 | Ω | ||
| Débronchement de TX | Débronchement | 2,0 | Vcc | V | |||
| Permettez | 0 | 0,8 | V | ||||
| Défaut de TX | Défaut | 2,0 | Vcc | V | |||
| Normale | 0 | 0,8 | V | ||||
| Caractéristiques de récepteur | |||||||
| Longueur d'onde de centre | λc | 1450 | 1620 | nanomètre | |||
| Sensibilité de récepteur | -23 | dBm | 3 | ||||
| Surcharge de récepteur | -7 | dBm | 3 | ||||
| La visibilité directe De-affirment | LOSD | -24 | dBm | ||||
| La visibilité directe affirment | LOSA | -35 | dBm | ||||
| Hystérésis de visibilité directe | 0,5 | DB | |||||
| Différentiel d'oscillation de sortie de données | Vout | 300 | 900 | système mv | 4 | ||
| Visibilité directe | Haut | 2,0 | Vcc | V | |||
| Le bas | 0,8 | V | |||||
| Notes : | |||||||
|
1. La puissance optique est lancée dans SMF. 2. Entrée de PECL, intérieurement C.A.-couplée et terminée. 3. Mesuré avec une carte-test de PRBS 231 - 1 @10312Mbps, JUJUBES ≤1×10-12. 4. Intérieurement C.A.-couplé. |
|||||||
Synchronisation et élém. élect.
| Paramètre | Symbole | Minute | Typique | Maximum | Unité |
| Le débronchement de Tx nient le temps | t_on | 1 | Mme | ||
| Le débronchement de Tx affirment le temps | t_off | 10 | µs | ||
| Heure d'initialiser, y compris la remise du défaut de Tx | t_init | 300 | Mme | ||
| Le défaut de Tx affirment le temps | t_fault | 100 | µs | ||
| Débronchement de Tx à remettre à zéro | t_reset | 10 | µs | ||
| La visibilité directe affirment le temps | t_loss_on | 100 | µs | ||
| La visibilité directe De-affirment le temps | t_loss_off | 100 | µs | ||
| Fréquence de base périodique d'identification | f_serial_clock | 100 | 400 | Kilohertz | |
| MOD_DEF (0:2) à hauteur | VH | 2 | Vcc | V | |
| MOD_DEF (0:2) - le bas | VL | 0,8 | V |
Diagnostics
| Paramètre | Gamme | Unité | Exactitude | Calibrage |
| La température | 0 à +70 | °C | ±3°C | Interne |
| Tension | 3,0 à 3,6 | V | ±3% | Interne |
| Courant polarisé | 0 à 100 | mA | ±10% | Interne |
| Puissance de TX | -5 à +2 | dBm | ±3dB | Interne |
| Puissance de RX | -16 à -1 | dBm | ±3dB | Interne |
