Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-FP1085L03-CD

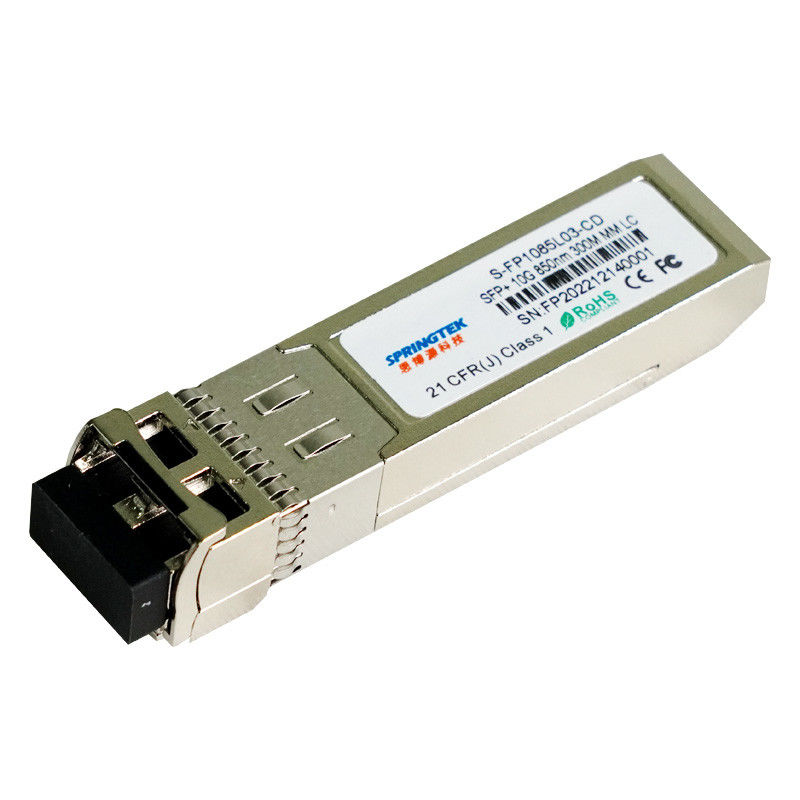

émetteur-récepteur optique de 10G SFP+SR, connecteur de LC, 850nm pour jusqu'à 300m au-dessus de MMF
L'information de commande
| Numéro de la pièce | Description de produit |
| S-FP1085L03-CD | SFP+, 10.3125Gbps, 850nm, SM, 300m, 0ºC~+70ºC, avec DDM |
| S-FP1085L03-ID | SFP+, 10.3125Gbps, 850nm, SM, 300m, -40ºC~+85ºC, avec DDM |
Description
L'émetteur-récepteur de Springtek 850nm SFP+ est conçu pour transmettre et recevoir des données optiques au-dessus de fibre multimode pour l'Ethernet 10G.
L'interface électrique de module est conforme selon des caractéristiques électriques de SFI. L'impédance d'entrée d'émetteur et de sortie de récepteur est de 100 ohms de différentielle. Les lignes de données sont intérieurement C.A. couplées. Le module fournit l'arrêt différentiel et ramène le différentiel à la conversion de mode commune pour l'arrêt de signal de qualité et le bas IEM.
Caractéristiques
détecteur de laser de 850nm VCSEL et de photo de PIN
Interface optique de récipient duplex de LC complian
Alimentation d'énergie simple de +3.3V
Chaud-pluggabl
Accouplement à C.A. des signaux de CML
Sécurité des lasers Class1 internationale certifiée
Gamme de température de fonctionnement :
Fonction de DDMI disponible avec le mode intérieurement calibré
Message publicitaire : 0℃~+70℃
RoHS conforme (sans plomb)
Applications
La Manche de fibre
Capacités absolues
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Tension d'alimentation électrique | Vcc | -0,5 | 4 | V | |
| Température ambiante de température de stockage | Solides totaux | -40 | 85 | °C | |
| Hygrométrie - stockage | RHS | 0 | 95 | % | |
| Hygrométrie - fonctionnant | RHO | 0 | 85 | % |
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Chaîne de température de fonctionnement de cas | Comité technique | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Tension d'alimentation électrique | Vcc | 3,14 | 3,3 | 3,47 | V |
| Approvisionnement actuel | Icc | - | - | 300 | mA |
| Débit | BR | - | 10,3125 | - | GBP |
Caractéristiques électriques
| Caractéristiques électriques d'émetteur | |||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Oscillation de tension différentielle à l'entrée | VIN | 180 | - | 700 | système mv |
| Le différentiel de Tx a entré Impendence | ZIN | - | 100 | - | Ω |
| Tension de débronchement d'émetteur | VDIS | 2,0 | - | VCC +0,3 | V |
| L'émetteur permettent la tension | TSV | -0,3 | - | 0,8 | V |
| Haute de logique de TFAULT | VTFH | 2,4 | - | VCC +0,3 | V |
| Le bas de logique de TFAULT | VTFL | -0,3 | - | +0,4 | V |
| Caractéristiques électriques de récepteur | |||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Oscillation de tension de sortie différentielle | VOUT | 300 | - | 850 | système mv |
| Le différentiel de Rx a produit Impendence | ZOUT | - | 100 | - | Ω |
| La visibilité directe affirment la tension | VLOSA | 2,4 | - | VCC +0,3 | V |
| La visibilité directe De-affirment la tension | VLOSD | -0,3 | - | +0,4 | V |
Caractéristiques optiques
| Paramètre | Symbole | Minute | Type | Maximum | Unité | Notes | ||
| Caractéristiques d'émetteur | ||||||||
| Type de laser | Point de gel | |||||||
| Gamme de longueurs d'onde centrale | λ | 840 | 850 | 860 | nanomètre | |||
| Largeur spectrale RMS | Δλ | - | - | 0,45 | nanomètre | |||
| Puissance moyenne de lancement d'émetteur | POFF | - | - | -30 | dBm | |||
| Puissance optique de lancement | Tacaud | -5 | - | -1 | dBm | 1 | ||
| Rapport d'extinction | ER | 3,5 | - | - | DB | |||
| Bruit relatif d'intensité | RIN | - | - | -128 | dB/Hz | |||
| Tolérance optique de perte de retour | - | - | 12 | DB | ||||
| Pénalité d'émetteur et de dispersion | TDP | - | - | 3,9 | DB | |||
| Diagramme d'oeil | Se conforme aux masques d'oeil d'IEEE802.3ae une fois filtré | |||||||
| Caractéristiques de récepteur | ||||||||
| Type de récepteur | PIN | |||||||
| Longueur d'onde centrale fonctionnante | λ | 840 | - | 860 | nanomètre | |||
| Sensibilité de récepteur | Sénateur | - | - | -10 | dBm | 2 | ||
| Surcharge de récepteur | PSAT | 0,5 | - | - | dBm | |||
| Réflectivité de récepteur | RFL | - | - | -12 | DB | |||
| La visibilité directe affirment | LOSA | -30 | - | - | dBm | |||
| La visibilité directe De-affirment | LOSD | - | - | -17 | dBm | |||
| Hystérésis de visibilité directe | LOSH | 0,5 | 3 | 5 | DB | |||
| Notes | ||||||||
|
||||||||
