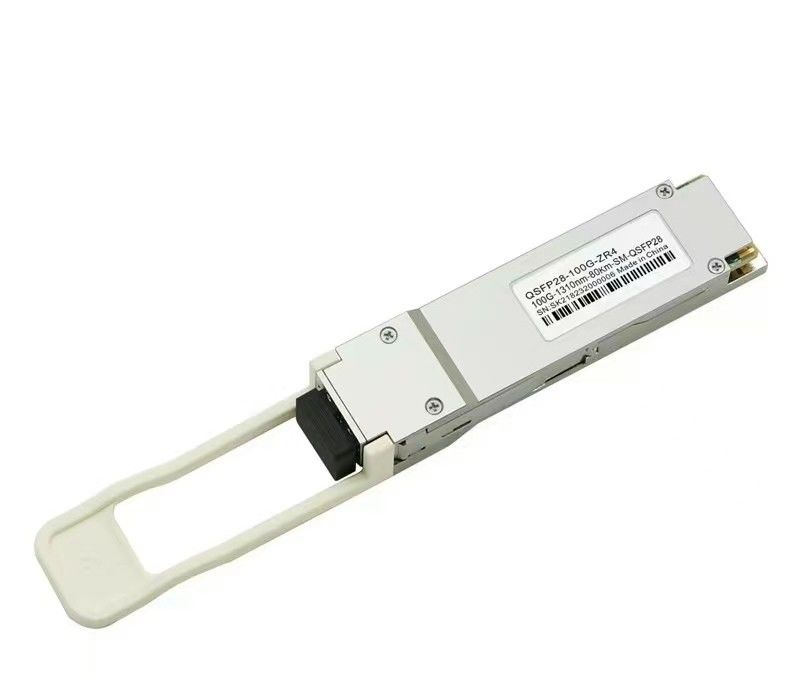

Module optique compatible d'émetteur-récepteur du ZR 1294 -1310nm 80Km de Cisco 100Gbps QSFP28
L'information de commande
| Numéro de la pièce | Description de produit |
| S-QP1AL4L80-CD | QSFP28, 100Gbps, ZR4,1294-1310nm, SM, LC, 80km, 0ºC~+70ºC, avec DDM |
Description
Springtek 100G QSFP28 ZR4 est conçu pour des applications de télécommunication optique de 80km. Ce module contient 4 - émetteur optique de ruelle, récepteur optique de 4 ruelles et bloc de gestion de module comprenant le visage inter périodique de 2 fils. Les signaux optiques sont multiplexés à une fibre unimodale par un connecteur industriellement compatible de LC.
Caractéristiques
Applications
Capacités absolues
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Tension d'alimentation électrique | Vcc | -0,3 | 3,6 | V | |
| Température ambiante de température de stockage | Solides totaux | -40 | 85 | °C | |
| Hygrométrie | Rhésus | 15 | 85 | % | |
| Seuil de dommages, chaque ruelle | THd | 6,5 | dBm |
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Chaîne de température de fonctionnement de cas | Comité technique | 0 | - | 70 | °C |
| Tension d'alimentation électrique | Vcc | 3,14 | 3,3 | 3,47 | V |
| Distance de lien avec G.652 | P | - | - | 80 | kilomètre |
| Débit | BR | - | 25,78125 | - | GBP |
Caractéristiques électriques
| Paramètre | Symbole | Minute | Type | Maximum | Unité | Note |
| Dissipation de puissance | 6,5 | W | ||||
| Approvisionnement actuel | Icc | 1,8759 | Équilibré | |||
| Émetteur | ||||||
| Débit, chaque ruelle | 25,78125 | GBP | ||||
| Tension différentielle PK-PK | Vpp | 900 | système mv | À 1 mégahertz | ||
| Tension de mode commun | Vcm | -350 | 2850 | système mv | ||
| Temps de transition | Trise/Tfall | 10 | picoseconde | 20%~80% | ||
| Disparité différentielle de résistance d'arrêt | 10 | % | ||||
| Largeur d'oeil | EW15 | 0,46 | UI | |||
| Taille d'oeil | EH15 | 95 | système mv | |||
| Récepteur | ||||||
| Débit, chaque ruelle | 25,78125 | GBP | ||||
| Disparité différentielle de résistance d'arrêt | 10 | % | À 1 mégahertz | |||
| Oscillation de tension de sortie différentielle | Vout, pp | 900 | système mv | |||
| Bruit commun de mode, RMS | Vrms | 17,5 | système mv | |||
| Temps de transition | Trise/Tfall | 12 | picoseconde | 20%~80% | ||
| Largeur d'oeil | EW15 | 0,57 | UI | |||
| Taille d'oeil | EH15 | 228 | système mv | |||
Caractéristiques optiques
| Paramètre | Symbole | Minute | Type | Maximum | Unité | Notes |
| Caractéristiques d'émetteur | ||||||
| Signalisation du taux par ruelle | 25,78125 | GBD | 1 | |||
| Longueurs d'onde centrales de ruelle (gamme) | λ | 1294,53 | 1295,56 | 1296,59 | nanomètre | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Rapport latéral de suppression de mode | SMSR | 30 | - | - | DB | |
| Puissance moyenne totale de lancement | PTOTAL | 8,0 | 12,5 | dBm | ||
| Puissance moyenne de lancement, chaque ruelle | TACAUD | 2,0 | 6,5 | dBm | ||
|
Différence dans la puissance de lancement entre deux ruelles quelconques (moyenne et OMA) |
- | 3 | dBm | |||
| Puissance moyenne de lancement d'émetteur, chaque ruelle | POFF | - | - | -30 | dBm | |
| Rapport d'extinction | ER | 6 | - | - | DB | |
| RIN OMA | 130 | dB/Hz | ||||
| Tolérance optique de perte de retour | 20 | DB | ||||
| Transmettez la réflectivité | RFL | - | - | -12 | DB | |
| Marge de masque | 5 | * | * | % | ||
|
Définition de masque d'oeil de sortie {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | |||||
| Caractéristiques de récepteur | ||||||
| Signalisation du taux par ruelle | 25,78125 | GBD | ||||
| Longueurs d'onde centrales de ruelle (gamme) | λ | 1294,53 | 1295,56 | 1296,59 | nanomètre | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Puissance moyenne de récepteur, chaque ruelle | THd | -28 | -7 | dBm | 1 | |
| Puissance de récepteur, chaque ruelle (OMA) | -7 | dBm | ||||
| Réflectivité de récepteur | SenOMA1 | -26 | DB | 1 | ||
| Moyenne de sensibilité de récepteur, chaque ruelle | SenOMA2 | -28 | dBm | 2 | ||
|
Coupure supérieure électrique de DB du récepteur 3 fréquence, chaque ruelle |
LOSA | 31 | Gigahertz | |||
| Seuil de dommages, chaque ruelle | LOSD | 6,5 | dBm | |||
| La visibilité directe affirment | LOSH | -40 | dBm | |||
| Visibilité directe Deassert | -29 | dBm | ||||
| Hystérésis de visibilité directe | 0,5 | DB | ||||
| Notes | ||||||
| 1. La sensibilité est spécifiée chez BER@5E-5 avec FEC | ||||||
