Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-FB1023L10-xD

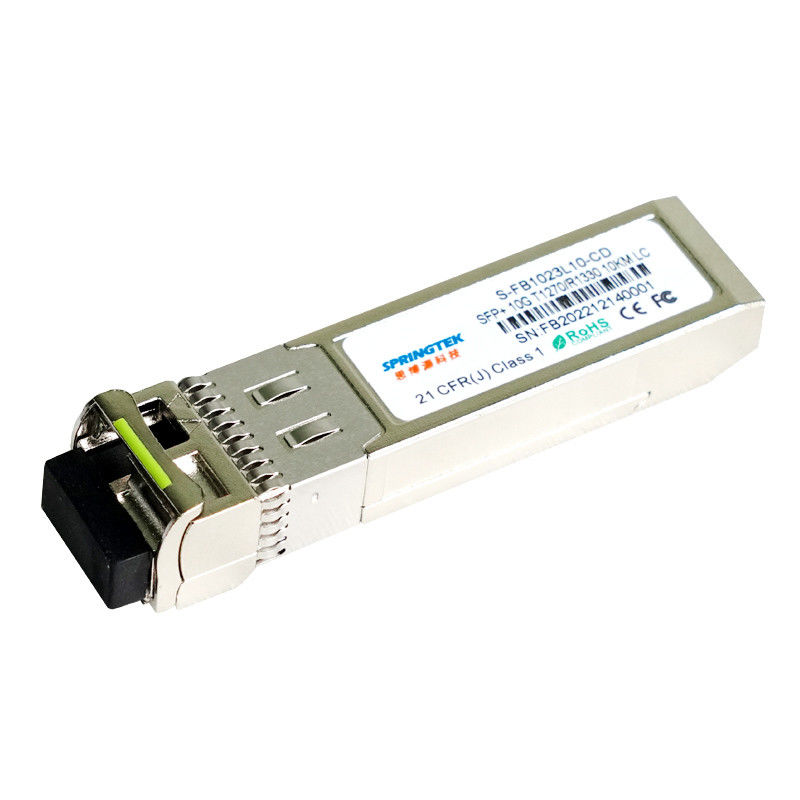

module optiqued'émetteur-récepteur de 10G T1270 /R1330nm 10kilomètre BIDI SFP+
L'information de commande
| Numéro de la pièce | Description de produit |
| S-FB1023L10-CD | SFP+ BIDI Tx1270/Rx1330nm, 10.3125Gbps, SM, 10km, 0ºC~+70ºC, avec DDM |
| S-FB1023L10-ID | SFP+ BIDI Tx1270/Rx1330nm, 10.3125Gbps, SM, 10km, -40ºC~+85ºC, avec DDM |
Description
L'émetteur-récepteur de Springtek10G 1270nm SFP+ BIDI est conçu pour transmettre et recevoir des données optiques au-dessus de la fibre optique de mode unitaire pour la longueur de lien 10km.
L'interface électrique de module de SFP+ BIDI 10km est conforme selon des caractéristiques électriques de SFI. L'impédance d'entrée d'émetteur et de sortie de récepteur est de 100 ohms de différentielle. Les lignes de données sont intérieurement C.A. couplées. Le module fournit l'arrêt différentiel et ramène le différentiel à la conversion de mode commune pour l'arrêt de signal de qualité et le bas IEM.
Caractéristiques
Interface simple de LC
émetteur de 1270nm DFB, récepteur de PIN
Puissance <1w>
Applicable pour la connexion de 10km SMF
Alimentation d'énergie simple de +3.3V
Logement entièrement métallique pour la représentation supérieure d'IEM
La solution rentable de SFP+, permet des densités plus élevées de port et une plus grande largeur de bande
Température de fonctionnement : 0 à +70°C -40 à +85°C
RoHS conforme (sans plomb)
Applications
D'autres liens optiques
Capacités absolues
Capacités absolues
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Tension d'alimentation électrique | Vcc | -0,5 | 4 | V | |
| Température ambiante de température de stockage | Solides totaux | -40 | 85 | °C | |
| Hygrométrie - stockage | RHS | 0 | 95 | % | |
| Hygrométrie - fonctionnant | RHO | 0 | 85 | % |
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Chaîne de température de fonctionnement de cas | Comité technique | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Tension d'alimentation électrique | Vcc | 3,14 | 3,3 | 3,47 | V |
| Approvisionnement actuel | Icc | - | - | 300 | mA |
| Débit | BR | - | 10,3125 | - | GBP |
Caractéristiques électriques
| Caractéristiques électriques d'émetteur | |||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Oscillation de tension différentielle à l'entrée | VIN | 180 | - | 700 | système mv |
| Le différentiel de Tx a entré Impendence | ZIN | - | 100 | - | Ω |
| Tension de débronchement d'émetteur | VDIS | 2,0 | - | VCC +0,3 | V |
| L'émetteur permettent la tension | TSV | 0 | - | 0,8 | V |
| Haute de logique de TFAULT | VTFH | 2,4 | - | VCC | V |
| Le bas de logique de TFAULT | VTFL | VÉ | - | VÉ +0,4 | V |
| Caractéristiques électriques de récepteur | |||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Oscillation de tension de sortie différentielle | VOUT | 300 | - | 850 | système mv |
| Le différentiel de Rx a produit Impendence | ZOUT | - | 100 | - | Ω |
| La visibilité directe affirment la tension | VLOSA | 2,4 | - | VCC | V |
| La visibilité directe De-affirment la tension | VLOSD | VÉ | - | VÉ +0,4 | V |
Caractéristiques optiques
| Paramètre | Symbole | Minute | Type | Maximum | Unité | Notes | ||
| Caractéristiques d'émetteur | ||||||||
| Type de laser | DFB | |||||||
| Longueur d'onde centrale | λ | 1260 | 1270 | 1280 | nanomètre | |||
| Width@-20dB spectral | Δλ | - | - | 1 | nanomètre | |||
| Rapport latéral de suppression de mode | SMSR | 30 | - | - | DB | |||
| Puissance optique de lancement | Tacaud | -8,2 | - | 0,5 | dBm | 1 | ||
| Rapport d'extinction | ER | 3,5 | - | - | DB | |||
| Bruit relatif d'intensité | RIN | - | - | -128 | dB/Hz | |||
| Diagramme d'oeil | Se conforme aux masques d'oeil d'IEEE802.3ae une fois filtré | |||||||
| Caractéristiques de récepteur | ||||||||
| Type de récepteur | PIN | |||||||
| Longueur d'onde centrale | λ | 1320 | 1330 | 1340 | nanomètre | |||
| Sensibilité de récepteur | Sénateur | - | - | -14,4 | dBm | 2 | ||
| Surcharge de récepteur | PSAT | 0,5 | - | - | dBm | |||
| Réflectivité de récepteur | RFL | - | - | -12 | DB | |||
| La visibilité directe affirment | LOSA | -30 | - | - | dBm | |||
| La visibilité directe De-affirment | LOSD | - | - | -17 | dBm | |||
| Hystérésis de visibilité directe | LOSH | 0,5 | 3 | 5 | DB | |||
| Notes | ||||||||
|
1. Les chiffres de puissance moyenne sont instructifs seulement, par IEEE 802.3ae. 2. Mesuré avec 231 - 1 PRBS@10.3125Gbps, BER-12<10> |
||||||||
