Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-FP1055L80-CD

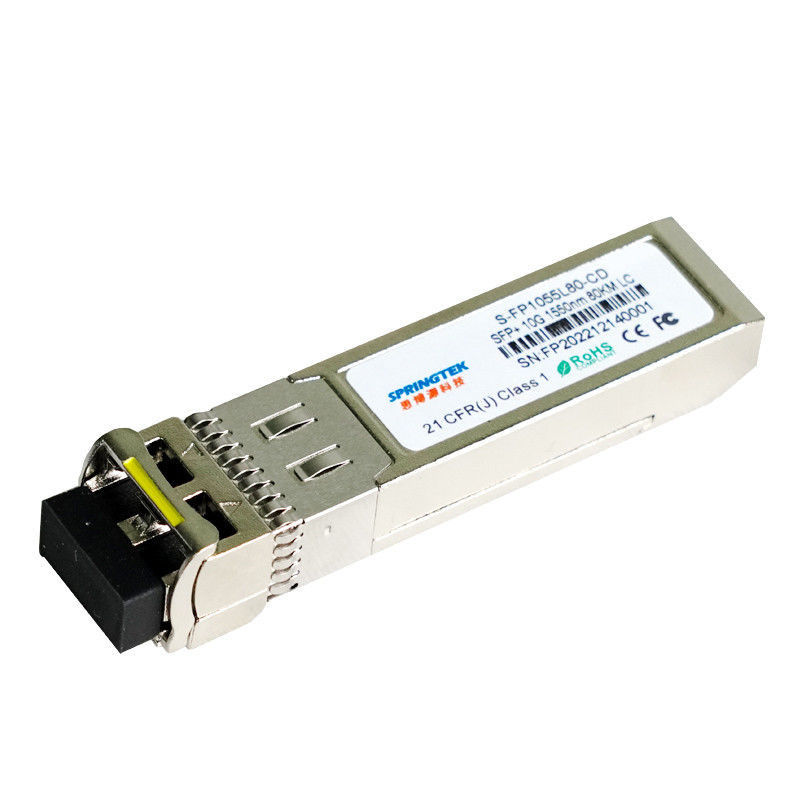

module optique d'émetteur-récepteur de 10Gbps 1550 nanomètre 80kilomètreSFP+
L'information de commande
| Numéro de la pièce | Description de produit |
| S-FP1055L80-CD | SFP+, 10.3125Gbps, 1550nm, SM, 80km, 0ºC~+70ºC, avec DDM |
Description
Springtek 1550nm a refroidi l'émetteur-récepteur d'EML 10Gbps SFP+ est conçu pour transmettre et recevoir des données optiques dans des liens de l'Ethernet 10G au-dessus de la fibre optique jusqu'à 80km de mode unitaire.
L'interface électrique de module de Springtek 1550nm 80km SFP+ est conforme selon des caractéristiques électriques de SFI. L'impédance d'entrée d'émetteur et de sortie de récepteur est de 100 ohms de différentielle. Les lignes de données sont intérieurement C.A. couplées. Le module fournit l'arrêt différentiel et ramène le différentiel à la conversion de mode commune pour l'arrêt de signal de qualité et le bas IEM.
Caractéristiques
Interface optique duplex de LC
1550nm a refroidi l'émetteur d'EML, récepteur d'APD
L'appui jusqu'à 11.3G des débits binaires
Consommation de puissance faible<2w>
Longueur jusqu'à de 80km SMF
Logement entièrement métallique pour la représentation supérieure d'IEM
La solution rentable de SFP+, permet des densités plus élevées de port et une plus grande largeur de bande
Température de fonctionnement : 0 à +70°C
RoHS conforme (sans plomb)
Applications
La Manche de la fibre 8.5G/10G
10G SONET/SDH, OTU2/2e
Capacités absolues
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Tension d'alimentation électrique | Vcc | -0,5 | 4 | V | |
| Température ambiante de température de stockage | Solides totaux | -0 | 70 | °C | |
| Hygrométrie - stockage | RHS | 0 | 95 | % | |
| Hygrométrie - fonctionnant | RHO | 5 | 85 | % |
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Chaîne de température de fonctionnement de cas | Comité technique | 0 | +70 | °C | |
| Tension d'alimentation électrique | Vcc | 3,135 | 3,30 | 3,465 | V |
| Approvisionnement actuel | Icc | 450 | mA | ||
| Débit | BR | - | 10,3125 | 11,3 | GBP |
Caractéristiques électriques
| Caractéristiques électriques d'émetteur | |||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Oscillation de tension différentielle à l'entrée | VIN | 180 | 850 | système mv | |
| Le différentiel de Tx a entré Impendence | ZIN | - | 100 | - | Ω |
| Tension de débronchement d'émetteur | VDIS | 2,0 | - | VCC | V |
| L'émetteur permettent la tension | TSV | 0 | - | 0,8 | V |
| Haute de logique de TFAULT | VTFH | 2,0 | - | VCC | V |
| Le bas de logique de TFAULT | VTFL | 0 | - | 0,8 | V |
| Caractéristiques électriques de récepteur | |||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Oscillation de tension de sortie différentielle | VOUT | 300 | - | 850 | système mv |
| Le différentiel de Rx a produit Impendence | ZOUT | - | 100 | - | Ω |
| Défaut de visibilité directe | Défaut de VLOS | Vcc-1.3 | VccHOST | V | |
| Normale de visibilité directe | Norme de VLOS | Vé | Vee+0.8 | V | |
Caractéristiques optiques
| Paramètre | Symbole | Minute | Type | Maximum | Unité | Notes |
| Caractéristiques d'émetteur | ||||||
| Type de laser | EML | |||||
| Gamme de longueurs d'onde centrale | λ | 1530 | 1550 | 1565 | nanomètre | |
| Rapport latéral de suppression de mode | SMSR | 30 | - | - | DB | |
| Puissance optique de lancement | Tacaud | -1 | - | 4 | dBm | |
| Puissance moyenne de lancement d'émetteur | POFF | - | - | -30 | dBm | |
| Rapport d'extinction | ER | 8,5 | - | - | DB | |
| Pénalité d'émetteur et de dispersion | TDP | - | - | 3 | DB | |
| Bruit relatif d'intensité | RIN | - | - | -128 | dB/Hz | |
| Caractéristiques de récepteur | ||||||
| Type de récepteur | APD | |||||
| Longueur d'onde centrale fonctionnante | λ | 1270 | - | 1610 | nanomètre | |
| Sensibilité de récepteur | Sénateur | - | - | -23 | dBm | 1 |
| Surcharge de récepteur | PSAT | -7 | - | - | dBm | |
| Réflectivité de récepteur | RFL | - | - | -27 | DB | |
| La visibilité directe affirment | LOSA | -37 | - | - | dBm | |
| La visibilité directe De-affirment | LOSD | - | - | -26 | dBm | |
| Hystérésis de visibilité directe | LOSH | 0,5 | 3 | DB | ||
| Notes | ||||||
| 1. Mesuré avec 231 - 1 PRBS@10.3125Gbps, BER-12<10>, avec le plus mauvais ER, BtB | ||||||
