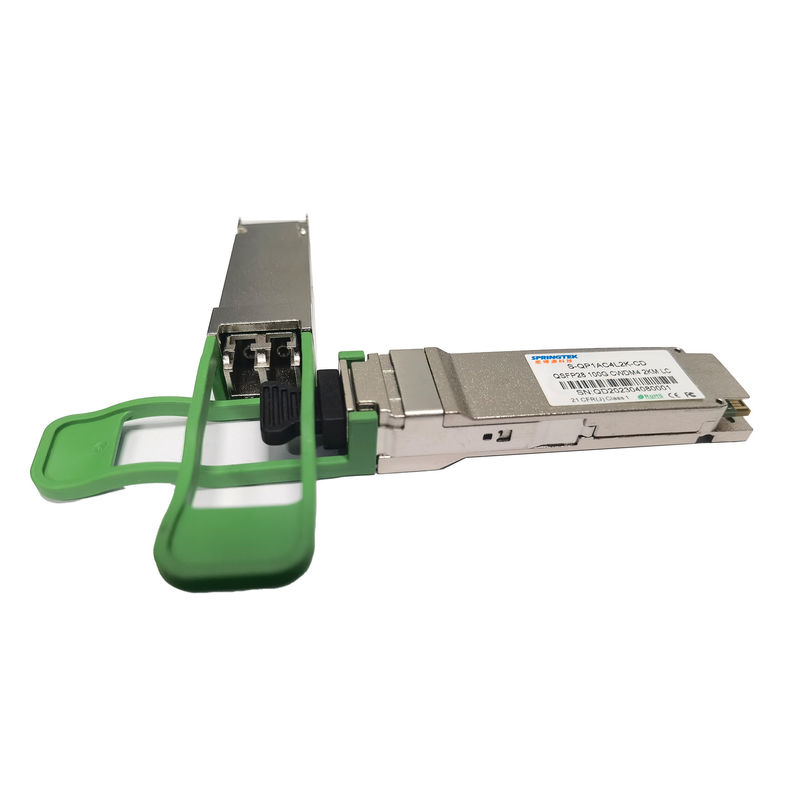

Module optique compatible d'émetteur-récepteur de QSFP28 Cisco 100Gbps CWDM4 2Km LC
L'information de commande
|
Numéro de la pièce |
Description de produit |
|
S-QP 1AC4L2K-CD |
QSFP 28, 100 GBP, 1271 -1331nanomètre, SM, LC, 2km, 0ºC~+70ºC, avec DDM, |
Description
L'émetteur-récepteur de Springtek 100Gbps CWDM4 QSFP28 est conçu pour répondre aux exigences des liaisons de transmission de données 100G au-dessus de SMF jusqu'à 2km. Il est conforme avec QSFP28 MSA, 100G CLR4, CWDM4 MSA et IEEE 802.3bm. C'est consommation de puissance faible rentable et avec une alimentation de l'énergie 3.3V simple. Le module a un débit binaire global jusqu'à 103.1Gbps par le multiplexage de 4 ruelles optiques indépendantes de CWDM, chaque ruelle capable de transmettre 25.78125Gb/s plus de 2km SMF. Il est fabriqué avec le logement de dimension entièrement métallique et compacte pour la représentation supérieure d'IEM.
Caractéristiques
Alimentation d'énergie simple de +3.3V
Température de fonctionnement : 0 à +70°C
RoHS conforme (sans plomb)
Applications
Capacités absolues
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Tension d'alimentation électrique | Vcc | -0,5 | 4 | V | |
| Température ambiante de température de stockage | Solides totaux | -40 | 85 | °C | |
| Hygrométrie - stockage | RHS | 0 | 95 | % | |
| Hygrométrie - fonctionnant | RHO | 0 | 85 | % |
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Chaîne de température de fonctionnement de cas | Comité technique | 0 | - | 70 | °C |
| Tension d'alimentation électrique | Vcc | 3,14 | 3,3 | 3,47 | V |
| Puissance totale | P | - | - | 3,5 | W |
| Débit | BR | - | 25,78125 | - | GBP |
Caractéristiques électriques
| Caractéristiques électriques d'émetteur | |||||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité | ||
| Oscillation de tension différentielle à l'entrée | VIN | 180 | - | 900 | système mv | ||
| Le différentiel de Tx a entré Impendence | ZIN | - | 100 | - | Ω | ||
| Disparité différentielle d'arrêt | - | - | 10 | % | |||
| Perte de retour différentielle d'entrée | Par 100G CLR4 MSA | DB | |||||
| Perte de retour commune d'entrée de mode | Par 100G CLR4 MSA | DB | |||||
| Caractéristiques électriques de récepteur | |||||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité | ||
| Oscillation de tension de sortie différentielle | VOUT | 300 | - | 1200 | système mv | ||
| Le différentiel de Rx a produit Impendence | ZOUT | - | 100 | - | Ω | ||
| Disparité différentielle d'arrêt | - | - | 10 | % | |||
| Perte de retour de sortie différentielle | Par 100G CLR4 MSA | DB | |||||
| Perte de retour de sortie de mode commun | Par 100G CLR4 MSA | DB | |||||
Caractéristiques optiques
| Paramètre | Symbole | Minute | Type | Maximum | Unité | Notes | |
| Caractéristiques d'émetteur | |||||||
| Signalisation du taux par ruelle | 25,78125 | GBD | 1 | ||||
| Longueurs d'onde centrales de ruelle (gamme) | λ | 1264,5 | 1271 | 1277,5 | nanomètre | ||
| 1284,5 | 1291 | 1297,5 | |||||
| 1304,5 | 1311 | 1317,5 | |||||
| 1324,5 | 1331 | 1337,5 | |||||
| Puissance moyenne totale de lancement | Tacaud | 10,5 | dBm | ||||
| Puissance moyenne de lancement par ruelle | TXPx | -6,5 | 2,5 | dBm | |||
| Rapport d'extinction | ER | 3,5 | DB | ||||
| Rapport de suppression de Sidemode | SMSR | 30 | DB | ||||
| Bruit relatif d'intensité | RIN | -130 | dB/Hz | ||||
| Réflectivité d'émetteur | -12 | DB |
|
||||
|
Définition de masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3} |
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} | 1 | |||||
| Caractéristiques de récepteur | |||||||
| Signalisation du taux par ruelle | 25,78125 | GBD | 3 | ||||
| Longueurs d'onde centrales de ruelle (gamme) | λ | 1264,5 | 1271 | 1277,5 | nanomètre | ||
| 1284,5 | 1291 | 1297,5 | |||||
| 1304,5 | 1311 | 1317,5 | |||||
| 1324,5 | 1331 | 1337,5 | |||||
| Recevez la saturation (OMA) par ruelle | Rmax | 2,5 | |||||
|
Sensibilité non soulignée de récepteur (OMA) par ruelle |
Rxsens | -10 | dBm | 1,2,3 | |||
| Réflectivité de récepteur | -26 | DB | |||||
| Visibilité directe | Optique De-affirmez | Palladium | -11,6 | dBm | |||
| Optique affirmez | PA | -24 | -13,6 | ||||
| Hystérésis de visibilité directe | 0,5 | DB | |||||
| Notes | |||||||
|
|||||||
