Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-SB2G35L20-CD

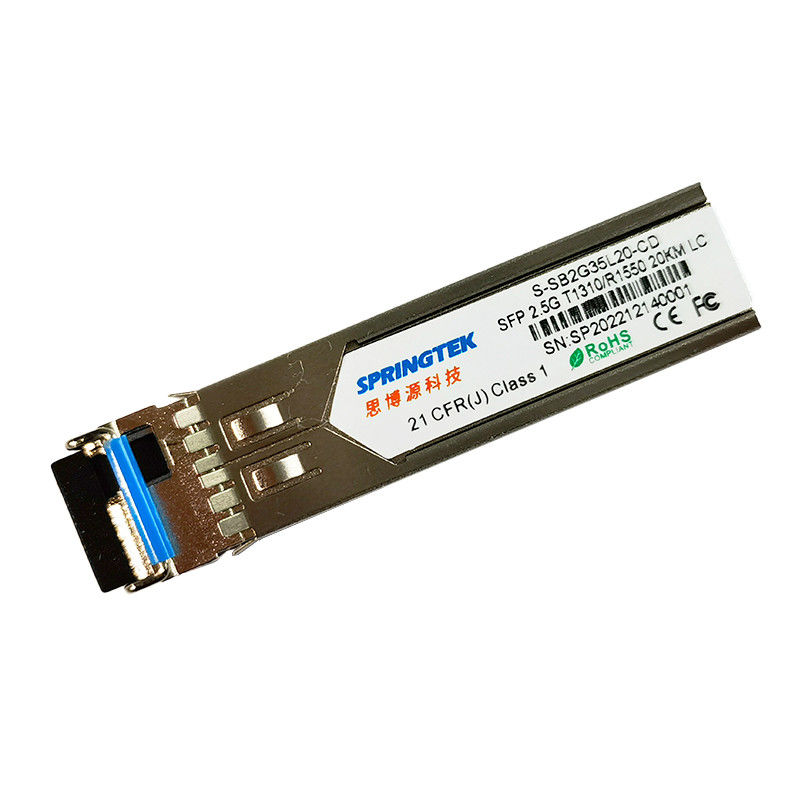

Émetteur-récepteur optique compatible Modulee d'OEM LC 2.5G T1310/R1550nm de SFP BIDI 20km avec DDM
L'information de commande
| Numéro de la pièce | Description de produit |
| S-SB2G35L20-CD | BIDI SFP, 2.5Gbps, Tx1310/Rx1550nm, SM, 20km, LC, 0ºC~+70ºC, avec DDM |
| S-SB2G35L20-ID | BIDI SFP, 2.5Gbps, Tx1310/Rx1550nm, SM, 20km, LC, -40ºC~+85ºC, avec DDM |
Description
Les émetteurs-récepteurs de Springtek SFP sont haute performance, modules rentables soutenant le débit de la distance de 2.5Gbps et de transmission de 20km avec SMF.
L'émetteur-récepteur se compose de trois sections : un émetteur de laser de DFB, une photodiode de PIN intégrés avec un boîtier du préamplificateur de transport-impédance (TIA) et de la commande de MCU. Tous les modules répondent à des exigences de sécurité des lasers de la classe I.
Les émetteurs-récepteurs sont compatibles avec l'accord multisource de SFP et les fonctions numériques des diagnostics SFF-8472.
Caractéristiques
Applications
Capacités absolues
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Tension d'alimentation électrique | Vcc | -0,5 | 4 | V | |
| Température ambiante de température de stockage | Solides totaux | -40 | 85 | °C | |
| Hygrométrie - fonctionnant | RHO | 5 | 85 | % |
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Chaîne de température de fonctionnement de cas | Comité technique | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Tension d'alimentation électrique | Vcc | 3,14 | 3,3 | 3,47 | V |
| Approvisionnement actuel | Icc | - | - | 300 | mA |
| Débit | BR | - | 2,5 | - | GBP |
Caractéristiques optiques
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes | |
| Émetteur | |||||||
| Longueur d'onde de centre | λc | 1260 | 1310 | 1360 | nanomètre | ||
| Largeur spectrale (- 20dB) | Δλ | 1 | nanomètre | ||||
| Rapport de suppression de Côté-mode | SMSR | 30 | DB | ||||
| De puissance de sortie moyen | Tacaud | -5 | 0 | dBm | 1 | ||
| Rapport d'extinction | ER | 9,0 | DB | ||||
| Différentiel d'oscillation d'entrée de données | VIN | 180 | 1200 | système mv | 2 | ||
| Impédance différentielle d'entrée | ZIN | 90 | 100 | 110 | Ω | ||
| Débronchement de TX | Débronchement | 2,0 | Vcc | V | |||
| Permettez | 0 | 0,8 | V | ||||
| Défaut de TX | Défaut | 2,0 | Vcc | V | |||
| Normale | 0 | 0,8 | V | ||||
| Récepteur | |||||||
| Longueur d'onde de centre | λc | 1530 | 1550 | 1570 | nanomètre | ||
| Sensibilité de récepteur | -18 | dBm | 3 | ||||
| Surcharge de récepteur | -1 | dBm | 3 | ||||
| La visibilité directe De-affirment | LOSD | -20 | dBm | ||||
| La visibilité directe affirment | LOSA | -35 | dBm | ||||
| Hystérésis de visibilité directe | 0,5 | 4 | DB | ||||
| Différentiel d'oscillation de sortie de données | Vout | 600 | 800 | 1000 | système mv | 4 | |
| Visibilité directe | Haut | 2,0 | Vcc | V | |||
| Le bas | 0,8 | V | |||||
|
Notes : 1. La puissance optique est lancée dans SMF. 2. Entrée de PECL, intérieurement C.A.-couplée et terminée. 3. Mesuré avec une carte-test de PRBS 223 - 1 @2488Mbps, JUJUBES ≤1×10-12. 4. Intérieurement C.A.-couplé. |
|||||||
Synchronisation et élém. élect.
| Paramètre | Symbole | Minute | Typique | Maximum | Unité |
| Le débronchement de Tx nient le temps | t_on | 1 | Mme | ||
| Le débronchement de Tx affirment le temps | t_off | 10 | µs | ||
| Heure d'initialiser, y compris la remise du défaut de Tx | t_init | 300 | Mme | ||
| Le défaut de Tx affirment le temps | t_fault | 100 | µs | ||
| Débronchement de Tx à remettre à zéro | t_reset | 10 | µs | ||
| La visibilité directe affirment le temps | t_loss_on | 100 | µs | ||
| La visibilité directe De-affirment le temps | t_loss_off | 100 | µs | ||
| Fréquence de base périodique d'identification | f_serial_clock | 100 | 400 | Kilohertz | |
| MOD_DEF (0:2) à hauteur | VH | 2 | Vcc | V | |
| MOD_DEF (0:2) - le bas | VL | 0,8 | V |
Diagnostics
| Paramètre | Gamme | Unité | Exactitude | Calibrage |
| La température | 0 à +70 | °C | ±3°C | Interne |
| -20 à +80 | ||||
| -40 à +85 | ||||
| Tension | 3,0 à 3,6 | V | ±3% | Interne |
| Courant polarisé | 0 à 100 | mA | ±10% | Interne |
| Puissance de TX | -5 à 0 | dBm | ±3dB | Interne |
| Puissance de RX | -23 à -1 | dBm | ±3dB | Interne |
