Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-XB1045L80-CD

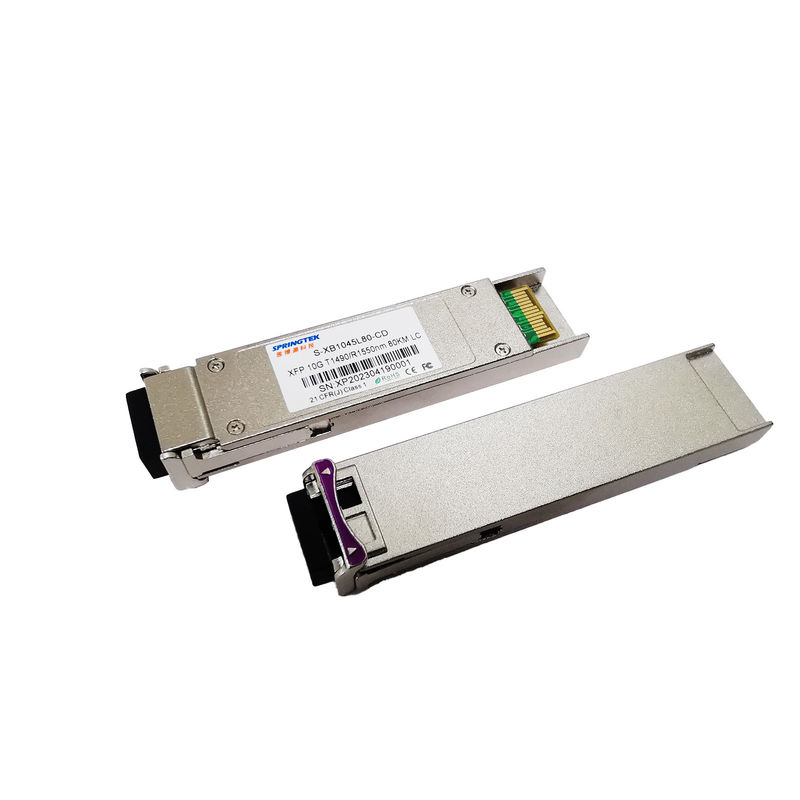

Émetteur-récepteur optique 10G BIDI Tx1490nm, Rx1550nm, 80KM, fibre optique XFP Transceiever de fibre de grande vitesse de bonne qualité de LC
L'information de commande
| Numéro de la pièce | Description de produit |
|
S-XB1045L80-CD |
BIDI, XFP, 10Gbps, Tx1490/Rx1550nm, SM, 80km, LC 0ºC~+70ºC, avec DDM |
Description
Le module de Springtek XFP+ BIDI est conforme avec l'accord multisource que l'on peut brancher du petit facteur de forme 10G (XFP) (MSA), le soutien taux des données de 9.953~11.1Gbps, et la distance de transmission jusqu'à 80km sur SMF.
Le module d'émetteur-récepteur comporte un émetteur avec 1490nm a refroidi le laser d'EML et un récepteur avec une photodiode d'APD. L'émetteur et le récepteur sont distincts dans une température ambiante large et offrent la dissipation thermique optima et les excellentes densités gauches élevées permettantes de ce fait électromagnétiques de blindage pour les systèmes 10GbE.
Caractéristiques
Applications
Capacités absolues
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Tension d'alimentation électrique | Vcc | -0,5 | 4,5 | V | |
| Température ambiante de température de stockage | Solides totaux | -40 | +85 | °C | |
| Hygrométrie - fonctionnant | RHO | 5 | 85 | % |
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Chaîne de température de fonctionnement de cas | Comité technique | 0 | +70 | °C | |
| Tension d'alimentation électrique | Vcc | 3,135 | 3,30 | 3,465 | V |
| Approvisionnement actuel | Icc | 500 | mA | ||
| Débit | BR | 9,953 | 11,1 | GBP |
Caractéristiques optiques et électriques
| Caractéristiques électriques d'émetteur | |||||||
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes | |
| Longueur d'onde de centre | λc | 1480 | 1490 | 1500 | nanomètre | ||
| Largeur spectrale (- 20dB) | Δλ | 1 | nanomètre | ||||
| Rapport de suppression de Côté-mode | SMSR | 30 | DB | ||||
| De puissance de sortie moyen | Tacaud | -1 | +4 | dBm | 1 | ||
| Rapport d'extinction | ER | 8,2 | DB | ||||
| Différentiel d'oscillation d'entrée de données | VIN | 180 | 950 | système mv | 2 | ||
| Impédance différentielle d'entrée | ZIN | 90 | 100 | 110 | Ω | ||
| Débronchement de TX | Débronchement | 2,0 | Vcc | V | |||
| Permettez | 0 | 0,8 | V | ||||
| Caractéristiques électriques de récepteur | |||||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité | Notes | |
| Longueur d'onde de centre | λc | 1540 | 1550 | 1560 | nanomètre | ||
| Sensibilité de récepteur | -23 | dBm | 3 | ||||
| Surcharge de récepteur | -8,0 | dBm | 3 | ||||
| La visibilité directe De-affirment | LOSD | -24 | dBm | ||||
| La visibilité directe affirment | LOSA | -35 | dBm | ||||
| Hystérésis de visibilité directe | 0,5 | 4 | DB | ||||
| Différentiel d'oscillation de sortie de données | Vout | 400 | 600 | 800 | système mv | 2 | |
| Visibilité directe | Haut | 2,0 | Vcc | V | |||
| Le bas | 0,8 | V | |||||
| Notes | |||||||
|
1. La puissance optique est lancée dans SMF. 2. Intérieurement C.A.-couplé. 3. Mesuré avec une carte-test de PRBS 231 - 1 @9953Mbps, JUJUBES ≤1×10-12. |
|||||||
