Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-XB1032L40-CD

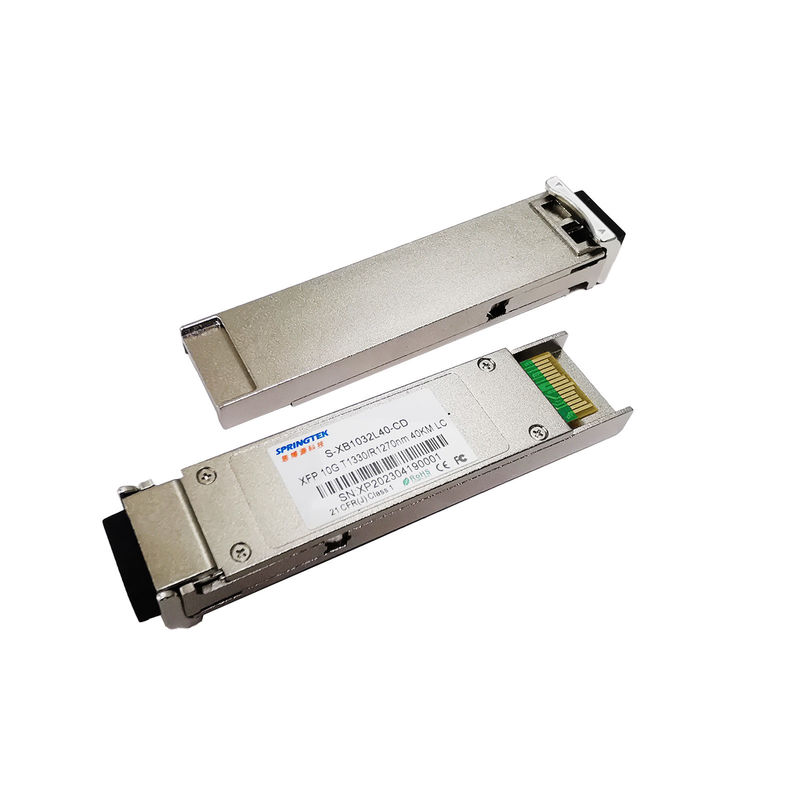

Modules optiques simples de l'émetteur-récepteur 10Gbase BX XFP LC de fibre de XFP 10G BIDI 40KM 1330nm 1270nm
L'information de commande
| Numéro de la pièce | Description de produit |
|
S-XB1032L40-CD |
BIDI, XFP, 10Gbps, Tx1330/Rx1270nm, SM, 40km, LC 0ºC~+70ºC, avec DDM |
Description
Le module de Springtek XFP+ BIDI est conforme avec l'accord multisource que l'on peut brancher du petit facteur de forme 10G (XFP) (MSA), le soutien taux des données de 9.953~11.1Gbps, et la distance de transmission jusqu'à 40km sur SMF.
Le module d'émetteur-récepteur comporte un émetteur avec le laser de 1330nm DFB et un récepteur avec une photodiode de PIN. L'émetteur et le récepteur sont distincts dans une température ambiante large et offrent la dissipation thermique optima et les excellentes densités gauches élevées permettantes de ce fait électromagnétiques de blindage pour les systèmes 10GbE.
Caractéristiques
Applications
Capacités absolues
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Tension d'alimentation électrique | Vcc | -0,5 | 4,5 | V | |
| Température ambiante de température de stockage | Solides totaux | -40 | +85 | °C | |
| Hygrométrie - fonctionnant | RHO | 5 | 85 | % |
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Chaîne de température de fonctionnement de cas | Comité technique | 0 | +70 | °C | |
| Tension d'alimentation électrique | Vcc | 3,135 | 3,30 | 3,465 | V |
| Approvisionnement actuel | Icc | 500 | mA | ||
| Débit | BR | 9,953 | 11,1 | GBP |
Caractéristiques optiques et électriques
| Caractéristiques électriques d'émetteur | |||||||
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes | |
| Longueur d'onde de centre | λc | 1320 | 1330 | 1340 | nanomètre | ||
| Largeur spectrale (- 20dB) | Δλ | 1 | nanomètre | ||||
| Rapport de suppression de Côté-mode | SMSR | 30 | DB | ||||
| De puissance de sortie moyen | Tacaud | -1 | +5 | dBm | 1 | ||
| Rapport d'extinction | ER | 3,5 | DB | ||||
| Différentiel d'oscillation d'entrée de données | VIN | 180 | 950 | système mv | 2 | ||
| Impédance différentielle d'entrée | ZIN | 90 | 100 | 110 | Ω | ||
| Débronchement de TX | Débronchement | 2,0 | Vcc | V | |||
| Permettez | 0 | 0,8 | V | ||||
| Caractéristiques électriques de récepteur | |||||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité | Notes | |
| Longueur d'onde de centre | λc | 1260 | 1270 | 1280 | nanomètre | ||
| Sensibilité de récepteur | -15 | dBm | 3 | ||||
| Surcharge de récepteur | 0,5 | dBm | 3 | ||||
| La visibilité directe De-affirment | LOSD | -16 | dBm | ||||
| La visibilité directe affirment | LOSA | -26 | dBm | ||||
| Hystérésis de visibilité directe | 0,5 | 4 | DB | ||||
| Différentiel d'oscillation de sortie de données | Vout | 400 | 600 | 800 | système mv | 2 | |
| Visibilité directe | Haut | 2,0 | Vcc | V | |||
| Le bas | 0,8 | V | |||||
| Notes | |||||||
|
1. La puissance optique est lancée dans SMF. 2. Intérieurement C.A.-couplé. 3. Mesuré avec une carte-test de PRBS 231 - 1 @9953Mbps, JUJUBES ≤1×10-12. |
|||||||
