Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-XP1031L2K-CD

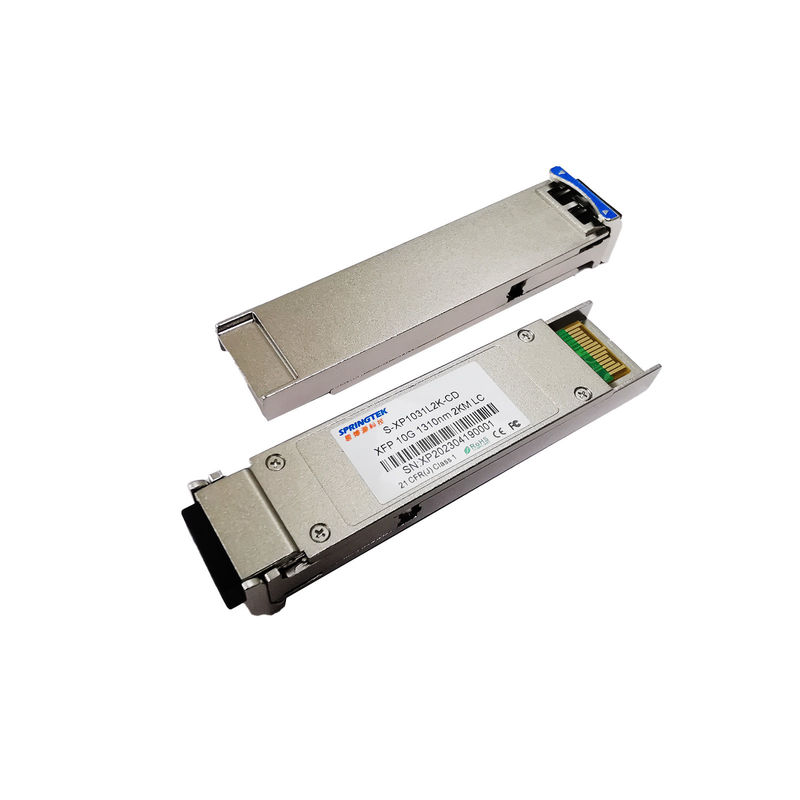

Fibre DDM de mode unitaire de Springtek 10G XFP 1310nm 2KM la double duplexent l'émetteur-récepteur optique compatible de LC XFP
L'information de commande
| Numéro de la pièce | Description de produit |
| S-XP1031L2K-CD | XFP, 10Gbps, 1310nm, SMF, 2km, LC, 0ºC~+70ºC, avec DDM |
Description
Le module de Springtek XFP est conforme avec l'accord multisource que l'on peut brancher du petit facteur de forme 10G (XFP) (MSA), le soutien taux des données de 9.953~11.1Gbps, et la distance de transmission jusqu'à 2km sur SMF.
Le module d'émetteur-récepteur comporte un émetteur avec le laser du point de gel 1310nm et un récepteur avec une photodiode de PIN. L'émetteur et le récepteur sont distincts dans une température ambiante large et offrent la dissipation thermique optima et les excellentes densités gauches élevées permettantes de ce fait électromagnétiques de blindage pour 10 systèmes de GbE.
Caractéristiques
Applications
Capacités absolues
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Tension d'alimentation électrique | Vcc | -0,5 | 4,5 | V | |
| Température ambiante de température de stockage | Solides totaux | -40 | +85 | °C | |
| Hygrométrie - fonctionnant | RHO | 5 | 85 | % |
N'importe quel effort au delà des estimations maximum peut avoir comme conséquence des dommages permanents. Les caractéristiques de dispositif sont garanties seulement dans les conditions de fonctionnement recommandées.
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Chaîne de température de fonctionnement de cas | Comité technique | 0 | +70 | °C | |
| Tension d'alimentation électrique | Vcc | 3,135 | 3,30 | 3,465 | V |
| Approvisionnement actuel | Icc | 500 | mA | ||
| Débit | BR | 9,953 | 11,1 | GBP |
Caractéristiques optiques et électriques
| Caractéristiques électriques d'émetteur | |||||||
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes | |
| Longueur d'onde de centre | λc | 1270 | 1310 | 1350 | nanomètre | ||
| Largeur spectrale (- 20dB) | Δλ | 3 | nanomètre | ||||
| Rapport de suppression de Côté-mode | SMSR | 30 | DB | ||||
| De puissance de sortie moyen | Tacaud | -6,5 | +0,5 | dBm | 1 | ||
| Rapport d'extinction | ER | 3,5 | DB | ||||
| Différentiel d'oscillation d'entrée de données | VIN | 180 | 950 | système mv | 2 | ||
| Impédance différentielle d'entrée | ZIN | 90 | 100 | 110 | Ω | ||
| Débronchement de TX | Débronchement | 2,0 | Vcc | V | |||
| Permettez | 0 | 0,8 | V | ||||
| Caractéristiques électriques de récepteur | |||||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité | Notes | |
| Longueur d'onde de centre | λc | 1260 | 1600 | nanomètre | |||
| Sensibilité de récepteur | -14,5 | dBm | 3 | ||||
| Surcharge de récepteur | 0,5 | dBm | 3 | ||||
| La visibilité directe De-affirment | LOSD | -15,5 | dBm | ||||
| La visibilité directe affirment | LOSA | -26 | dBm | ||||
| Hystérésis de visibilité directe | 0,5 | 4 | DB | ||||
| Différentiel d'oscillation de sortie de données | Vout | 400 | 600 | 800 | système mv | 2 | |
| Visibilité directe | Haut | 2,0 | Vcc | V | |||
| Le bas | 0,8 | V | |||||
| Notes | |||||||
|
1. La puissance optique est lancée dans SMF. 2. Intérieurement C.A.-couplé. 3. Mesuré avec une carte-test de PRBS 231 - 1 @9953Mbps, JUJUBES ≤1×10-12. |
|||||||
