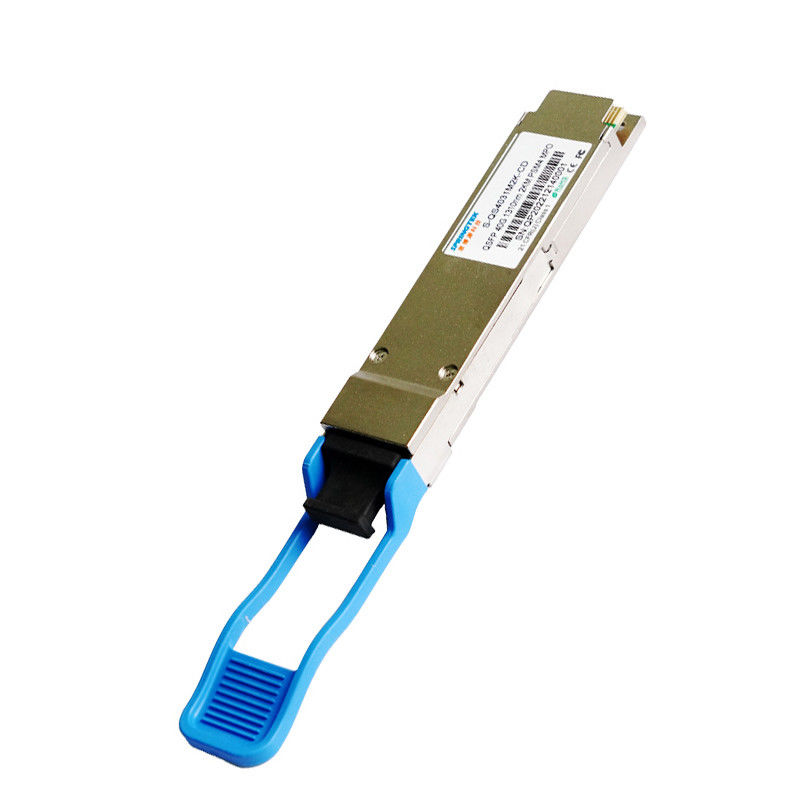

Ethernet 40G Infiniband QDR, RDA et centre unimodal compatible de 40G QSFP+ IR4 1310nm 2km PSM MPO de SDR/Data
L'information de commande
| Numéro de la pièce | Description de produit |
| S-QS4031M2K-CD | QSFP+, 40Gbps, PSM4,1310nm, SM, MPO, 2km, 0ºC | +70ºC, avec DDM |
Description
L'émetteur-récepteur de Springtek QSFP+ 40G-PSM4 est conçu pour répondre aux exigences des liens de l'Ethernet 40G au-dessus de SMF jusqu'à 2km. Il est conforme avec QSFP+ MSA, IEEE 802.3ba. C'est consommation de puissance faible rentable et avec une alimentation de l'énergie 3.3V simple. Il est fabriqué avec le logement de dimension entièrement métallique et compacte pour la représentation supérieure d'IEM.
Caractéristiques
Débit jusqu'à 11,2 de GBP par canal
Connecteur optique de MPO (IEC61754-7-1)
Consommation 3.5W (maximum) de puissance faible
Longueur jusqu'à 2km de transmission
Émetteur avec 4 le laser du canal 1310nm DFB
Récepteur avec le détecteur de photo de PIN de 4 canaux
Température de carter fonctionnante : °C 0 à 70
RoHS conforme (sans plomb)
Applications
Routeur de commutateur et HBA
Ethernet 40G
Infiniband QDR, RDA et DTS
Carte mère performante
Capacités absolues
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Tension d'alimentation électrique | Vcc | 0 | 3,8 | V | |
| Température ambiante de température de stockage | Solides totaux | -40 | 85 | °C | |
| Hygrométrie - stockage | RHS | 0 | 95 | % | |
| Hygrométrie - fonctionnant | RHO | 0 | 85 | % |
Conditions de fonctionnement recommandées
|
Caractéristiques électriques
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Caractéristiques optiques
| Paramètre | Symbole | Minute | Type | Maximum | Unité | Notes | |
| Caractéristiques d'émetteur | |||||||
| Type de laser | DFB | ||||||
| Débit par ruelle | - | - | 10,3125 | - | Gb/s | ||
| Longueurs d'onde de centre de ruelle | λ0 | 1260 | 1360 | nanomètre | |||
| rapport de suppression de Côté-mode | SMSR | 30 | - | - | DB | ||
| Puissance moyenne totale de lancement | Pinte | - | - | 5 | dBm | ||
| Puissance moyenne de lancement, chaque ruelle | TACAUD | -8,2 | - | 0,5 | dBm | ||
| Amplitude optique de modulation, chaque ruelle | OMA | -5,2 | - | 2,0 | dBm | ||
| Différence dans la puissance de lancement entre deux ruelles quelconques (OMA) | - | - | 5 | DB | |||
| Puissance de lancement dans OMA sans TDP, chaque ruelle | -4,8 | - | - | dBm | |||
| Rapport d'extinction | ER | 3,5 | - | - | DB | ||
| Pénalité de dispersion d'émetteur | TDP | - | - | 2,6 | DB | ||
| Puissance moyenne de lancement d'émetteur, chaque ruelle | POFF | - | - | -30 | dBm | ||
| Bruit relatif d'intensité | RIN | - | - | -128 | dB/Hz | ||
| Tolérance optique de perte de retour | - | - | 12 | DB | |||
| Définition de masque d'oeil d'émetteur | Conforme à IEEE802.3ba | ||||||
| Caractéristiques de récepteur | |||||||
| Type de récepteur | PIN | ||||||
| Longueurs d'onde de centre de ruelle | λ | 1260 | 1360 | nanomètre | |||
| La moyenne reçoivent la puissance, chaque ruelle | PIN1 | -12,6 | - | 2,3 | dBm | ||
| Seuil de dommages | Décollement | 3 | - | - | dBm | ||
| Sensibilité de récepteur (OMA), chaque ruelle (maximum) | Sen1 | - | - | -12,6 | dBm | 1 | |
| La visibilité directe affirment | LOSA | -30 | - | - | dBm | ||
| La visibilité directe De-affirment | LOSD | - | - | -15 | dBm | ||
| Hystérésis de visibilité directe | LOSH | 0,5 | - | 6 | DB | ||
| Notes | |||||||
| 1. BER=1E-12, mesuré avec PRBS31@10.3125Gbps | |||||||
Caractéristiques générales
| Pin | Symbole | Nom/description | Notes |
| 1 | LA terre | La terre | |
| 2 | Tx2n | L'émetteur a inversé des données a entré | |
| 3 | Tx2p | L'émetteur Non-a inversé des données a entré | |
| 4 | LA terre | La terre | |
| 5 | Tx4n | L'émetteur a inversé des données a entré | |
| 6 | Tx4p | Émetteur non - a inversé l'entrée de données | |
| 7 | LA terre | La terre | |
| 8 | ModselL | Module choisi | |
| 9 | RetsetL | Remise de module | |
| 10 | VCC Rx | récepteur d'alimentation d'énergie de +3.3V | |
| 11 | Câble coaxial | horloge à 2 fils d'interface série | |
| 12 | SDA | données à 2 fils d'interface série | |
| 13 | LA terre | La terre | |
| 14 | Rx3p | Le récepteur Non-a inversé la sortie de données | |
| 15 | Rx3n | Le récepteur a inversé la sortie de données | |
| 16 | LA terre | La terre | |
| 17 | Rx1p | Le récepteur Non-a inversé la sortie de données | |
| 18 | Rx1n | Le récepteur a inversé la sortie de données | |
| 19 | LA terre | La terre | |
| 20 | LA terre | La terre | |
| 21 | Rx2n | Le récepteur a inversé la sortie de données | |
| 22 | Rx2p | Le récepteur Non-a inversé la sortie de données | |
| 23 | LA terre | La terre | |
| 24 | Rx4n | Le récepteur a inversé la sortie de données | |
| 25 | Rx4p | Le récepteur Non-a inversé la sortie de données | |
| 26 | LA terre | La terre | |
| 27 | ModPrsL | Présent de module | |
| 28 | International | Interruption | |
| 29 | VCC Tx | émetteur d'alimentation d'énergie de +3.3V | |
| 30 | VCC 1 | alimentation d'énergie de +3.3V | |
| 31 | LPMode | Mode de puissance faible | |
| 32 | LA terre | La terre | |
| 33 | Tx3p | L'émetteur Non-a inversé des données a entré | |
| 34 | Tx3n | L'émetteur a inversé des données a entré | |
| 35 | LA terre | La terre | |
| 36 | Tx1p | L'émetteur Non-a inversé des données a entré | |
| 37 | Tx1n | L'émetteur a inversé des données a entré | |
| 38 | LA terre | La terre |
