Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-QS40C4L10-CD

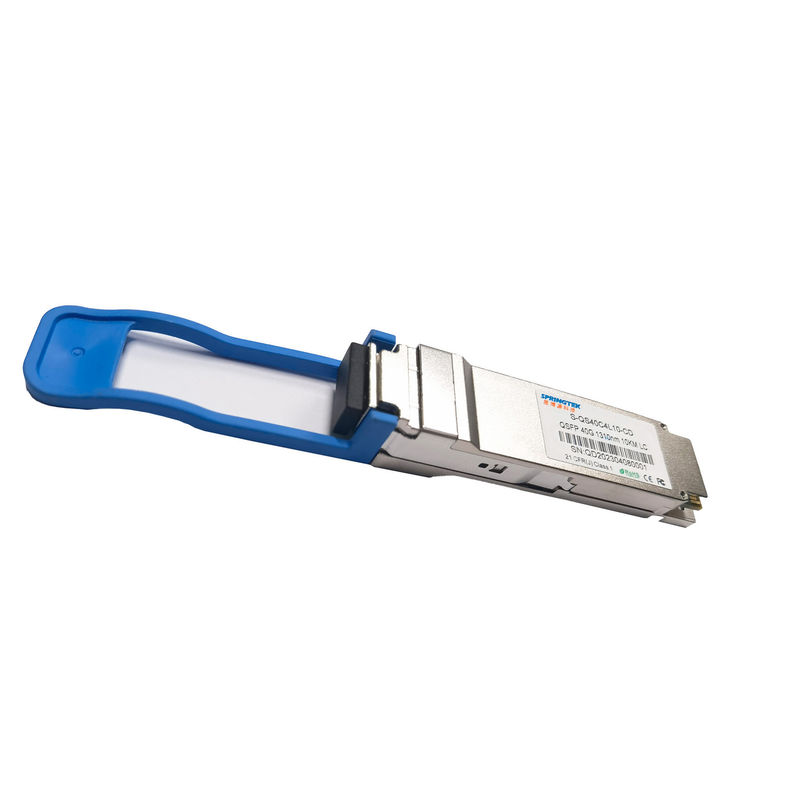

Pour le genévrier compatible des centres de traitement des données 40G-LR4 SMF QSFP + émetteur-récepteur optique 1310nm 10km
L'information de commande
Numéro de la pièce | Description de produit |
S-QS40C4L10-CD | QSFP+, 40Gbps, 1271~1331nm, SM, LC, 10km, 0ºC | +70ºC, avec DDM |
Description
L'émetteur-récepteur de Springtek 40G-LR4 QSFP+ est conçu pour répondre aux exigences des liens de l'Ethernet 40G au-dessus de SMF jusqu'à 10km. Il est conforme avec QSFP+ MSA, IEEE 802.3ba 40GBase-LR4. C'est consommation de puissance faible rentable et avec une alimentation de l'énergie 3.3V simple. Il est fabriqué avec le logement de dimension entièrement métallique et compacte pour la représentation supérieure d'IEM.
Caractéristiques
Débit binaire de soutiens jusqu'à 10.3125Gb/s par ruelle
Interface duplex de LC
Émetteur non refroidi de 4x10Gbps CWDM, détecteur de rangée de PIN
Consommation de puissance faible <3>
Longueur de lien maximum de 10km sur la fibre de mode unitaire (SMF)
Logement entièrement métallique pour la représentation supérieure d'IEM
Interface de la gestion IIC
Alimentation d'énergie simple de +3.3V
Température de carter fonctionnante : °C 0 à 70
RoHS conforme (sans plomb)
Applications
Accesss à grande vitesse
Capacités absolues
Paramètre | Symbole | Minute | Type | Maximum | Unité |
Tension d'alimentation électrique | Vcc | -0,5 | 4 | V | |
Température ambiante de température de stockage | Solides totaux | -40 | 85 | °C | |
Hygrométrie - stockage | RHS | 0 | 95 | % | |
Hygrométrie - fonctionnant | RHO | 0 | 85 | % |
Conditions de fonctionnement recommandées
Paramètre | Symbole | Minute | Type | Maximum | Unité |
Chaîne de température de fonctionnement de cas | Comité technique | 0 | - | 70 | °C |
Tension d'alimentation électrique | Vcc | 3,14 | 3,3 | 3,47 | V |
Puissance totale | P | - | - | 3,5 | W |
Débit par ruelle | BR | - | 10,3125 | - | GBP |
Caractéristiques électriques
Caractéristiques électriques d'émetteur | ||||||
Paramètre | Symbole | Minute | Type | Maximum | Unité | Note |
Oscillation de tension différentielle à l'entrée | VIN | 300 | - | 1200 | système mv | |
Le différentiel de Tx a entré Impendence | ZIN | - | 100 | - | Ω | |
Perte de retour différentielle d'entrée | Par IEEE P802.3ba 86A.4.1.1 | DB | 10MHz à 11.1GHz | |||
Différentiel à la perte de retour d'entrée de commun-mode | 10 | - | - | DB | 10MHz à 11.1GHz | |
Tolérance de la frousse J2 | J2T | 0,17 | - | - | UI | Par IEEE P802.3ba 86A.4.1 |
Tolérance de la frousse J9 | J9T | 0,29 | - | - | UI | |
Caractéristiques électriques de récepteur | ||||||
Paramètre | Symbole | Minute | Type | Maximum | Unité | |
Oscillation de tension de sortie différentielle | VOUT | 300 | - | 1200 | système mv | |
Le différentiel de Rx a produit Impendence | ZOUT | - | 100 | - | Ω | |
Perte de retour de sortie différentielle | Par IEEE P802.3ba 86A.4.2.1 | DB | 10MHz à 11.1GHz | |||
Perte de retour de sortie de mode commun | Par IEEE P802.3ba 86A.4.2.2 | DB | 10MHz à 11.1GHz | |||
Temps de transition de sortie, 20% à 80% | 28 | - | - | picoseconde | Par IEEE P802.3ba 86A.4.2 | |
Sortie de la frousse J2 | J2O | - | - | 0,42 | UI | |
Sortie de la frousse J9 | J9O | - | - | 0,65 | UI |
Caractéristiques optiques
Paramètre | Symbole | Minute | Type | Maximum | Unité | Notes | |
Caractéristiques d'émetteur | |||||||
Type de laser | CWDM DFB | ||||||
Débit par ruelle | - | - | 10,3125 | - | Gb/s | ||
Longueurs d'onde de centre de ruelle
|
λ0 | 1264,5 | 1277,5 | nanomètre | |||
λ1 | 1284,5 | 1297,5 | |||||
λ2 | 1304,5 | 1317,5 | |||||
λ3 | 1324,5 | 1337,5 | |||||
rapport de suppression de Côté-mode | SMSR | 30 | - | - | DB | ||
Puissance moyenne totale de lancement | Pinte | - | - | 8,3 | dBm | ||
Puissance moyenne de lancement, chaque ruelle | TACAUD | -7,0 | - | 2,3 | dBm | ||
Amplitude optique de modulation, chaque ruelle | OMA | -4 | - | 3,5 | dBm | ||
Différence dans la puissance de lancement entre deux ruelles quelconques (OMA) | - | - | 6,5 | DB | |||
Puissance de lancement dans OMA sans TDP, chaque ruelle | -4,8 | - | - | dBm | |||
Rapport d'extinction | ER | 3,5 | - | - | DB | ||
Pénalité de dispersion d'émetteur | TDP | - | - | 2,6 | DB | ||
Puissance moyenne de lancement d'émetteur, chaque ruelle | POFF | - | - | -30 | dBm | ||
Bruit relatif d'intensité | RIN | - | - | -128 | dB/Hz | ||
Tolérance optique de perte de retour | - | - | 20 | DB | |||
Réflectivité d'émetteur | - | - | -12 | DB | |||
Définition de masque d'oeil d'émetteur | Conforme à IEEE802.3ba | ||||||
Caractéristiques de récepteur | |||||||
Type de récepteur | PIN | ||||||
Débit par ruelle | - | 10,3125 | - | Gb/s | |||
Longueurs d'onde de centre de ruelle | λ0 | 1264,5 | 1277,5 | nanomètre | |||
λ1 | 1284,5 | 1297,5 | |||||
λ2 | 1304,5 | 1317,5 | |||||
λ3 | 1324,5 | 1337,5 | |||||
La moyenne reçoivent la puissance, chaque ruelle | PIN1 | -13,7 | - | 2,3 | dBm | ||
Seuil de dommages | Décollement | 3,3 | - | - | dBm | ||
Puissance de récepteur (OMA), chaque ruelle (maximum) | - | - | 3,5 | dBm | |||
Différence dans recevoir la puissance entre deux ruelles quelconques (OMA) (maximum) | - | - | 7,5 | DB | |||
Sensibilité de récepteur (OMA), chaque ruelle (maximum) | Sen1 | - | - | -11,5 | dBm | 1 | |
Sensibilité soumise à une contrainte de récepteur (OMA), chaque ruelle (maximum) | Sen1 | - | - | -9,6 | dBm | ||
Fréquence de coupure supérieure électrique du récepteur 3dB, chaque ruelle | - | - | 12,3 | Gigahertz | |||
Réflectivité de récepteur | RFL | - | - | -26 | DB | ||
La visibilité directe affirment | LOSA | -30 | - | - | dBm | ||
La visibilité directe De-affirment | LOSD | - | - | -15 | dBm | ||
Hystérésis de visibilité directe | LOSH | 0,5 | 3 | 5 | DB | ||
Notes | |||||||
1. BER=1E-12, mesuré avec PRBS31@10.3125Gbps |
