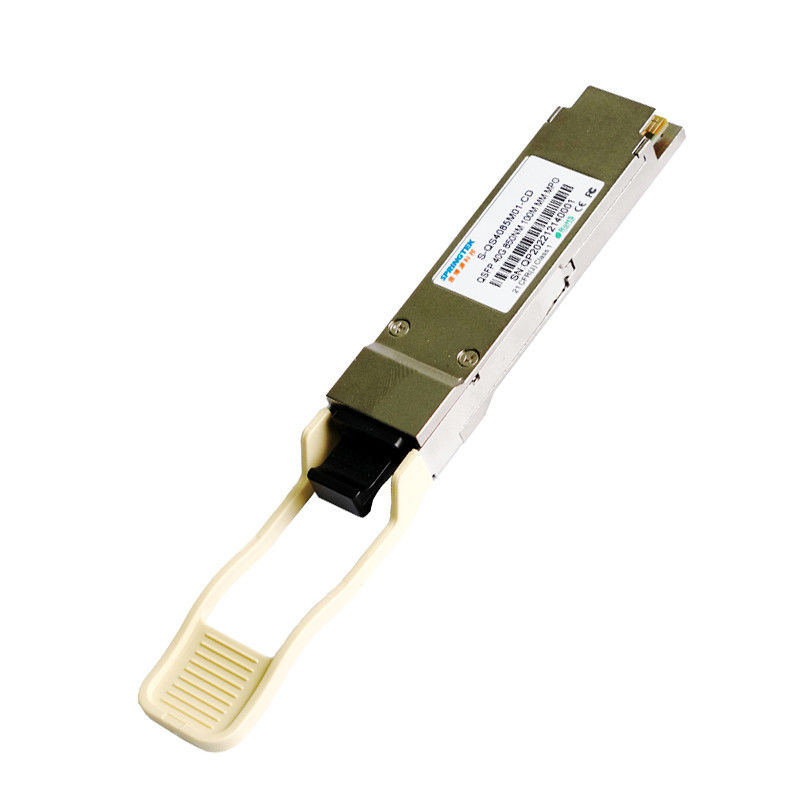

Brocard compatible 850nm 40G QSFP + module optique 40G-QSFP+-SR4 d'émetteur-récepteur de 100m
L'information de commande
| Numéro de la pièce | Description de produit |
| S-QS4085M01-CD | QSFP+, 40Gbps, 850nm, millimètre, MPO, 100m, 0ºC~+70ºC, avec DDM |
Description
L'émetteur-récepteur de Springtek 40G SR4 QSFP+ est conçu pour répondre aux exigences de l'Ethernet 40G comprenant l'éclatement aux liens du SR 10G au-dessus d'OM3 MMF jusqu'à 100m. Il est conforme avec QSFP+ MSA, IEEE 802.3ba. C'est consommation de puissance faible rentable et avec une alimentation de l'énergie 3.3V simple. Il est fabriqué avec le logement de dimension entièrement métallique et compacte pour la représentation supérieure d'IEM.
Caractéristiques
Alimentation d'énergie simple de +3.3V
Température de fonctionnement : 0 à +70°C
RoHS conforme (sans plomb)
Applications
40G-IB-QDR /20G-IB-DDR/10G-IB-SDR InfniBand
Évasion à 4 x 10GBASE-SR
Capacités absolues
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Tension d'alimentation électrique | Vcc | -0,5 | 4 | V | |
| Température ambiante de température de stockage | Solides totaux | -40 | 85 | °C | |
| Hygrométrie - stockage | RHS | 0 | 95 | % | |
| Hygrométrie - fonctionnant | RHO | 0 | 85 | % |
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Chaîne de température de fonctionnement de cas | Comité technique | 0 | - | 70 | °C |
| Tension d'alimentation électrique | Vcc | 3,14 | 3,3 | 3,46 | V |
| Puissance totale | P | - | - | 1,5 | W |
| Débit | BR | - | 10,3125 | - | GBP |
Caractéristiques électriques
| Paramètre | Symbole | Minute | Type | Maximum | Unité | Note | ||
| Oscillation de tension différentielle à l'entrée | VIN | 180 | - | 1200 | système mv | |||
| Le différentiel de Tx a entré Impendence | ZIN | - | 100 | - | Ω | |||
| Perte de retour différentielle d'entrée | Par IEEE P802.3ba 86A.4.1.1 | DB | 10MHz à 11.1GHz | |||||
| Différentiel à la perte de retour d'entrée de commun-mode | 10 | - | - | DB | 10MHz à 11.1GHz | |||
| Tolérance de la frousse J2 | J2T | 0,17 | - | - | UI | Par IEEE P802.3ba 86A.4.1 | ||
| Tolérance de la frousse J9 | J9T | 0,29 | - | - | UI | |||
| Caractéristiques électriques de récepteur | ||||||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité | |||
| Oscillation de tension de sortie différentielle | VOUT | 300 | - | 900 | système mv | |||
| Le différentiel de Rx a produit Impendence | ZOUT | - | 100 | - | Ω | |||
| Perte de retour de sortie différentielle | Par IEEE P802.3ba 86A.4.2.1 | DB | 10MHz à 11.1GHz | |||||
| Perte de retour de sortie de mode commun | Par IEEE P802.3ba 86A.4.2.2 | DB | 10MHz à 11.1GHz | |||||
| Temps de transition de sortie, 20% à 80% | 28 | - | - | picoseconde | Par IEEE P802.3ba 86A.4.2 | |||
| Sortie de la frousse J2 | J2O | - | - | 0,42 | UI | |||
| Sortie de la frousse J9 | J9O | - | - | 0,65 | UI | |||
Caractéristiques optiques
| Paramètre | Symbole | Minute | Type | Maximum | Unité | Notes |
| Caractéristiques d'émetteur | ||||||
| Type de laser | VCSEL | |||||
| Longueur d'onde centrale | λ | 840 | 850 | 860 | nanomètre | |
| Largeur spectrale de RMS | ∆λ | - | - | 0,4 | nanomètre | |
| Puissance moyenne de lancement, chaque ruelle | TACAUD | -7,6 | - | 2,4 | dBm | |
|
Différence dans la puissance de lancement entre deux ruelles (OMA) |
DPx | - | - | 4 | DB | |
| Puissance de crête, chaque ruelle | PPx | - | - | 4 | dBm | |
| Rapport d'extinction | ER | 3 | - | - | DB | |
| Pénalité de dispersion d'émetteur | TDP | -- | -- | 3,5 | DB | |
| Puissance moyenne de lancement d'émetteur, chaque ruelle | POFF | - | - | -30 | dBm | |
| Tolérance optique de perte de retour | ORL | - | - | 12 | DB | |
|
Masque d'oeil d'émetteur définition {X1, X2, X3, Y1, Y2, Y3} |
{0,23, 0,34, 0,43, 0,27, 0,35, 0,4} | |||||
| Caractéristiques de récepteur | ||||||
| Type de récepteur par ruelle | PIN | |||||
| Longueur d'onde de récepteur | λ | 840 | 850 | 860 | nanomètre | |
| La puissance moyenne à reçoivent l'entrée, chaque ruelle | PXPx | - 9,5 | - | 2,4 | dBm | |
| Sensibilité soumise à une contrainte de récepteur dans OMA | SRS | - | - | -5,4 | dBm | 1 |
| La visibilité directe affirment | LOSA | -30 | - | - | dBm | |
| La visibilité directe De-affirment | LOSD | - | - | -12 | dBm | |
| Hystérésis de visibilité directe | LOSH | 0,5 | DB | |||
| Réflectivité de récepteur | Rfl | -12 | DB | |||
| Notes | ||||||
| 1.Measured avec une carte-test -1 de PRBS 231, @10.3125Gb/s, JUJUBES<1e-12> | ||||||
