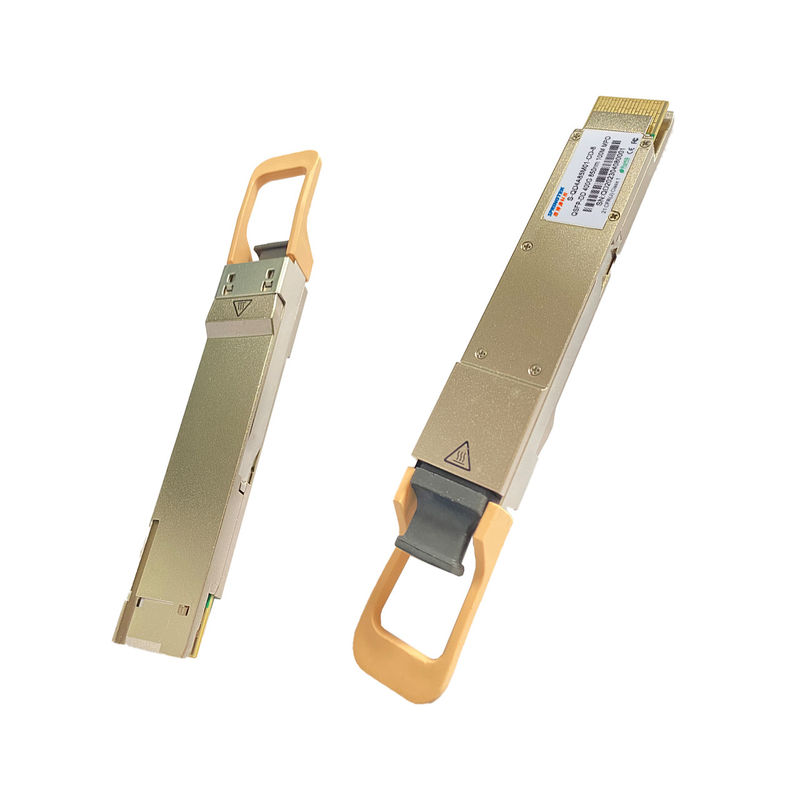

Densité double optique SR8 du module QSFP d'émetteur-récepteur d'OEM 400G Cisco MMF 100M MTP/MPO
QSFP-DD SR8 S-QD4A85M01-CD-8 230301.pdf
L'information de commande
| Numéro de la pièce | Description de produit |
| S-QD4A85M01-CD-8 | QSFP-DD 400G 850nm SR8 100M MPO, 0ºC~+70ºC, avec DDM |
Description
Module optique de Springtek 400Gb/s QSFP-DD SR8. Il fournit la densité gauche accrue et l'épargne totale de coût du système. Le module optique duplex de QSFP-DD offre l'indépendant 8 pour transmettre et recevoir les canaux, chaque capable de l'opération 53.125Gb/s pour un débit global de 400Gb/s sur 100 mètres de fibre multimode OM3.
Un câble de fibre optique avec un connecteur MTP/MPO-16 peut être branché au récipient de module de QSFP-DD SR8. L'alignement approprié est assuré par les goupilles de guide à l'intérieur du récipient. Le câble habituellement ne peut pas être tordu pour l'alignement de canal en canal approprié. La connexion électrique est réalisée par un type MSA-conforme connecteur de bord de QSFP-DD.
Les longueurs d'onde centrales de toutes les 8 ruelles parallèles sont 850nm. Il contient un connecteur MPO-16 optique pour l'interface optique et un connecteur mâle 60 pour l'interface électrique. Le centre serveur FEC est exigé pour soutenir la transmission de la fibre multimode OM3 jusqu'à de 70m.
Le produit S-QD4A85M01-CD-8 est conçu avec le facteur de forme, connexion optique/électrique et l'interface diagnostique numérique selon le type multisource d'accord de QSFP-DD (MSA) - 2. Il a été conçu pour rencontrer les conditions de fonctionnement externes les plus dures comprenant la température, l'humidité et l'interférence d'IEM.
Caractéristiques
Applications
Capacités absolues
Il a pour être noté que l'opération au-dessus de toutes les différentes capacités absolues pourrait endommager permanent ce module.
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Tension d'alimentation électrique | Vcc | -0,5 | 3,6 | V | |
| Température ambiante de température de stockage | Solides totaux | -40 | 85 | °C | |
| Température de carter fonctionnante | À | 0 | 70 | °C | |
| Hygrométrie (non-condensation) | Rhésus | 0 | 85 | % |
Conditions recommandées de conditions de fonctionnement et d'alimentation d'énergie
| Paramètre | Symbole | Minute | Typique | Maximum | Unités | Notes |
| Température de carter fonctionnante | DESSUS | 0 | 70 | degC | ||
| Tension d'alimentation électrique | VCC | 3,135 | 3,3 | 3,465 | V | |
| Débit, chaque ruelle | 26,5625 | GBD | PAM4 | |||
| Données Rate Accuracy | -100 | 100 | page par minute | |||
| Rapport d'erreur de bit de Pre-FEC | 2.4x10-4 | |||||
| Rapport d'erreur de bit de courrier-FEC | 1x10-12 | 1 | ||||
| Distance de lien avec OM3 | D | 0,5 | 100 | m | 2 |
Notes :
1. FEC a fourni par le système hôte.
2. FEC a exigé sur le système hôte pour soutenir la distance maximum.
Caractéristiques électriques
Les caractéristiques électriques suivantes sont définies au-dessus de l'environnement de fonctionnement recommandé sauf indication contraire.
| Paramètre | Point test de mesure | Minute | Typique | Maximum | Unités | Notes |
| Puissance | 12 | W | ||||
| Approvisionnement actuel | Icc | 3,63 | ||||
| Émetteur (chaque ruelle) | ||||||
| Taux de signalisation, chaque ruelle | TP1 | ± 26,5625 100 pages par minute | GBD | |||
|
Le pk-PK différentiel a entré la tension Disparité de tolérance |
TP1a | 900 | mVpp | 1 | ||
| Arrêt différentiel | TP1 | 10 | % | |||
| Perte de retour différentielle d'entrée | TP1 |
IEEE 802.3-2015 Équation (83E-5) |
DB | |||
| Différentiel au mode commun Perte de retour d'entrée |
TP1 | IEEE 802.3-2015 Équation (83E-6) |
DB | |||
| Temps de transition, 20% à 80% | TP4 | 9,5 | picoseconde | |||
|
largeur de masque de symétrie d'oeil de Proche-fin (ESMW) |
TP4 | 0,265 | UI | |||
| taille d'oeil de Proche-fin, différentiel | TP4 | 70 | système mv | |||
|
Largeur de masque de symétrie d'oeil d'extrémité (ESMW) |
TP4 | 0,2 | UI | |||
| Taille d'oeil d'extrémité, différentiel | TP4 | 30 | système mv | |||
| Rapport du précurseur ISI d'extrémité | TP4 | -4,5 | 2,5 | % | ||
| Tension de sortie de mode commun (vcm) | TP4 | -350 | 2850 | système mv | 3 | |
Notes :
1. À l'exception à IEEE 802.3bs 120E.3.1.2 que le modèle est PRBS31Q ou ralenti brouillé.
2. JUJUBES de rassemblements spécifiques dans IEEE 802.3bs 120E.1.1.
3. Tension de mode commun de C.C produite par le centre serveur. Les spécifications incluent des effets de la tension excentrée au sol.
Caractéristiques optiques
| Paramètre | Symbole | Minute | Typique | Maximum | Unités | Notes |
| Émetteur | ||||||
| Longueur d'onde centrale | λC | 840 | 850 | 860 | nanomètre | |
| Débit, chaque ruelle | ± 26,5625 100 pages par minute | GBD | ||||
| Format de modulation | PAM4 | |||||
| Largeur spectrale de RMS | ∆λrms | 0,6 | nanomètre | Modulé | ||
| Puissance moyenne de lancement, chaque ruelle | PAVG | -6,5 | 4 | dBm | 1 | |
|
Modulation optique externe Amplitude (OMAouter), chaque ruelle |
POMA | -4,5 | 3 | dBm | 2 | |
|
Puissance de lancement dans le minus d'OMAouter TDECQ, chaque ruelle |
-5,9 | DB | ||||
|
Émetteur et dispersion Oeil Clouser pour PAM4, chaque ruelle |
TDECQ | 4,5 | DB | |||
| Rapport d'extinction | ER | 3 | DB | |||
| Tolérance optique de perte de retour | TOL | 12 | DB | |||
|
Puissance moyenne de lancement de OUTRE de l'émetteur, chaque ruelle |
Poff | -30 | dBm | |||
| Flux encerclé |
≥ 86% au μm 19 ≤ 30% au μm 4,5 |
|||||
| Récepteur | ||||||
| Longueur d'onde centrale | λC | 840 | 850 | 860 | nanomètre | |
| Débit, chaque ruelle | ± 26,5625 100 pages par minute | GBD | ||||
| Format de modulation | PAM4 | |||||
| Seuil de dommages, chaque ruelle | THd | 5 | dBm | 3 | ||
| La moyenne reçoivent la puissance, chaque ruelle | -7,9 | 4 | dBm | 4 | ||
| Recevez la puissance (OMAouter), chaque ruelle | 3 | dBm | ||||
| Sensibilité de récepteur | Sonde | -6,5 | dBm | 5 | ||
| (OMAouter), chaque ruelle | ||||||
| Sensibilité soumise à une contrainte de récepteur (OMAouter), chaque ruelle | SRS | -3 | dBm | 6 | ||
| Réflectivité de récepteur | Rr | -12 | DB | |||
| La visibilité directe affirment | LOSA | -30 | dBm | |||
| La visibilité directe De-affirment | LOSD | -12 | dBm | |||
| Hystérésis de visibilité directe | LOSH | 0,5 | DB | |||
| Conditions soumises à une contrainte pour la sensibilité de récepteur d'effort (note 7) | ||||||
| Fermeture soumise à une contrainte d'oeil pour PAM4 (SECQ), ruelle à l'essai |
4 | DB | ||||
| OMAouter de chaque ruelle d'agresseur | 3 | dBm | ||||
Notes :
1. La puissance moyenne de lancement, chaque ruelle (minute) est instructive et pas l'indicateur principal de la force du signal. Un émetteur avec la puissance de lancement au-dessous de cette valeur ne peut pas être conforme ; cependant, une valeur au-dessus de ceci n'assure pas la conformité.
2. Même si le TDECQ < 1="" dB="">
3. Le récepteur pourra tolérer, sans dommages, l'exposition continue à un signal d'entrée optique ayant ce niveau de puissance moyenne.
4. La moyenne reçoivent la puissance, chaque ruelle (minute) est instructive et pas l'indicateur principal de la force du signal. Une puissance reçue au-dessous de cette valeur ne peut pas être conforme ; cependant, une valeur au-dessus de ceci n'assure pas la conformité.
5. La sensibilité OMAouter de récepteur, chaque ruelle (maximum) est instructive et est définie pour un JUJUBE de 2.4x10-4.
6. Mesuré avec le signal d'essai de conformité à l'entrée de récepteur pour les JUJUBES de 2.4x10-4.
7. Ces conditions d'essai sont pour mesurer la sensibilité soumise à une contrainte de récepteur. Elles ne sont pas des caractéristiques du récepteur.
Fonctions diagnostiques de Digital
Les caractéristiques diagnostiques numériques suivantes sont définies au-dessus du fonctionnement normal sauf indication contraire.
| Paramètre | Symbole | Minute | Maximum | Unités | Notes |
| Erreur absolue de moniteur de la température | DMI_Temp | -3 | 3 | degC | Au-dessus de l'opération température ambiante |
| Erreur absolue de moniteur de tension d'alimentation | DMI _VCC | -0,1 | 0,1 | V | Au-dessus de la pleine opération gamme |
|
Absolu de surveillance de l'alimentation de la Manche RX erreur |
DMI_RX_Ch | -2 | 2 | DB | 1 |
| Moniteur actuel polarisé de la Manche | DMI_Ibias_Ch | -10% | 10% | mA | |
|
Absolu de surveillance de l'alimentation de la Manche TX erreur |
DMI_TX_Ch | -2 | 2 | DB | 1 |
Notes :
1. En raison de l'exactitude de mesure de différentes fibres, il a pu y avoir une exactitude de total supplémentaire +/--1 fluctuation de DB, ou +/- du DB 3.
