Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-PB2523L20-CD

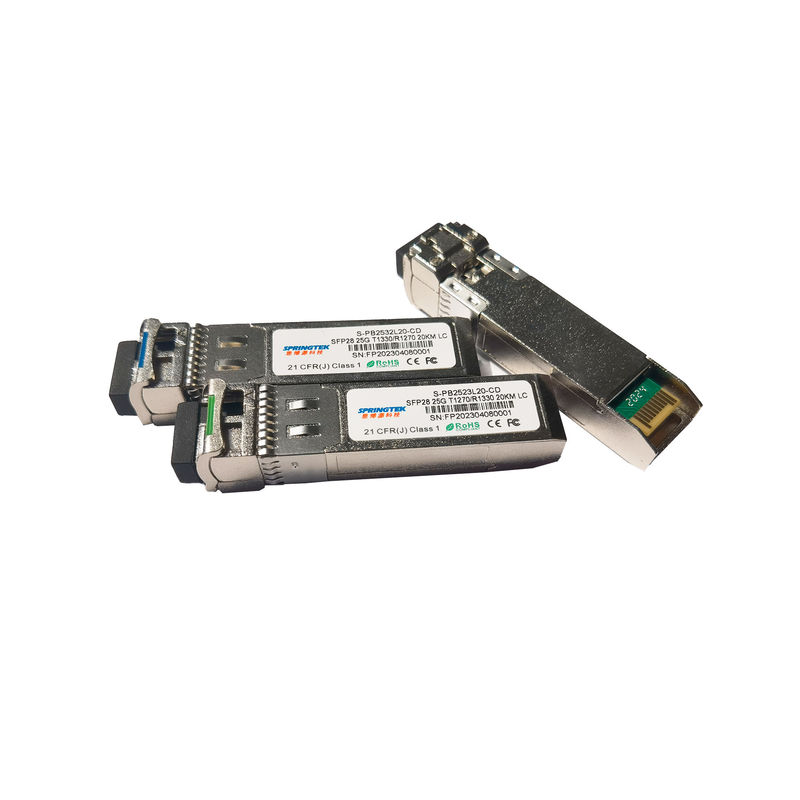

module optique d'émetteur-récepteur de 25.78Gbps BIDI SFP28 Tx1270/Rx1330nm 20km
L'information de commande
| Numéro de la pièce | Description de produit |
|
S-PB2523L20-CD |
SFP28, BIDI, Tx1270/Rx1330nm, 25.78Gbps, SM, 20km, 0ºC~+70ºC, avec DDM |
Description
Les émetteurs-récepteurs de Springtek SFP28 BIDI sont haute performance, modules rentables soutenant le débit de la distance de 25.78Gbps et de transmission de 20km avec SMF.
L'émetteur-récepteur se compose de trois sections : un émetteur de laser de DFB, une photodiode de PIN intégrés avec un boîtier du préamplificateur de transport-impédance (TIA) et de la commande de MCU.
Les émetteurs-récepteurs sont compatibles avec l'accord multisource de SFP et les fonctions numériques des diagnostics SFF-8472.
Caractéristiques
Applications
Capacités absolues
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Tension d'alimentation électrique | Vcc | -0,5 | 4,5 | V | |
| Température ambiante de température de stockage | Solides totaux | -40 | +85 | °C | |
| Hygrométrie - fonctionnant | RHO | 5 | 85 | % |
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Chaîne de température de fonctionnement de cas | Comité technique | 0 | +70 | °C | |
| Tension d'alimentation électrique | Vcc | 3,14 | 3,3 | 3,47 | V |
| Approvisionnement actuel | Icc | 600 | mA | ||
| Débit | BR | - | 25,78 | - | GBP |
Caractéristiques optiques et électriques
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes | |
| Émetteur | |||||||
| Longueur d'onde de centre | λc | 1260 | 1270 | 1280 | nanomètre | ||
| Largeur spectrale (- 20dB) | Δλ | 1 | nanomètre | ||||
| Rapport de suppression de Côté-mode | SMSR | 30 | - | DB | |||
| De puissance de sortie moyen | Tacaud | 0 | 6 | dBm | 1 | ||
| Rapport d'extinction | ER | 3,5 | DB | ||||
| Différentiel d'oscillation d'entrée de données | VIN | 180 | 850 | système mv | 2 | ||
| Impédance différentielle d'entrée | ZIN | 90 | 100 | 110 | Ω | ||
| Débronchement de TX | Débronchement | 2,0 | Vcc | V | |||
| Permettez | 0 | 0,8 | V | ||||
| Défaut de TX | Défaut | 2,0 | Vcc | V | |||
| Normale | 0 | 0,8 | V | ||||
| Récepteur | |||||||
| Longueur d'onde de centre | λc | 1320 | 1330 | 1340 | nanomètre | ||
| Sensibilité de récepteur | -13 | dBm | 3 | ||||
| Surcharge de récepteur | 2 | dBm | 3 | ||||
| La visibilité directe De-affirment | LOSD | -15 | dBm | ||||
| La visibilité directe affirment | LOSA | -30 | dBm | ||||
| Hystérésis de visibilité directe | 0,5 | DB | |||||
| Différentiel d'oscillation de sortie de données | Vout | 300 | 900 | système mv | 4 | ||
| Visibilité directe | Haut | 2,0 | Vcc | V | |||
| Le bas | 0,8 | V | |||||
|
Notes : 1. La puissance optique est lancée dans SMF. 2. Entrée de PECL, intérieurement C.A.-couplée et terminée. 3. Mesuré avec une carte-test de PRBS 231 - 1 @25.78Gps, JUJUBES ≤5×10-5. 4. Intérieurement C.A.-couplé. |
|||||||
Synchronisation et élém. élect.
| Paramètre | Symbole | Minute | Typique | Maximum | Unité |
| Le débronchement de Tx nient le temps | t_on | 2 | Mme | ||
| Le débronchement de Tx affirment le temps | t_off | 10 | µs | ||
|
Heure d'initialiser, incluant Remise de défaut de Tx |
t_init | 300 | Mme | ||
| Le défaut de Tx affirment le temps | t_fault | 100 | µs | ||
| Débronchement de Tx à remettre à zéro | t_reset | 10 | µs | ||
| La visibilité directe affirment le temps | t_loss_on | 100 | µs | ||
| La visibilité directe De-affirment le temps | t_loss_off | 100 | µs | ||
| Fréquence de base périodique d'identification | f_serial_clock | 100 | 400 | Kilohertz | |
| MOD_DEF (0:2) à hauteur | VH | 2 | Vcc | V | |
| MOD_DEF (0:2) - le bas | VL | 0,8 | V |
Diagnostics
| Paramètre | Gamme | Unité | Exactitude | Calibrage |
| La température | 0 à +70 | °C | ±3°C | Interne |
| Tension | 3,0 à 3,6 | V | ±3% | Interne |
| Courant polarisé | 0 à 100 | mA | ±10% | Interne |
| Puissance de TX | 0 à 6 | dBm | ±3dB | Interne |
| Puissance de RX | -14 à +2 | dBm | ±3dB | Interne |
