Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-Q81AP001-C

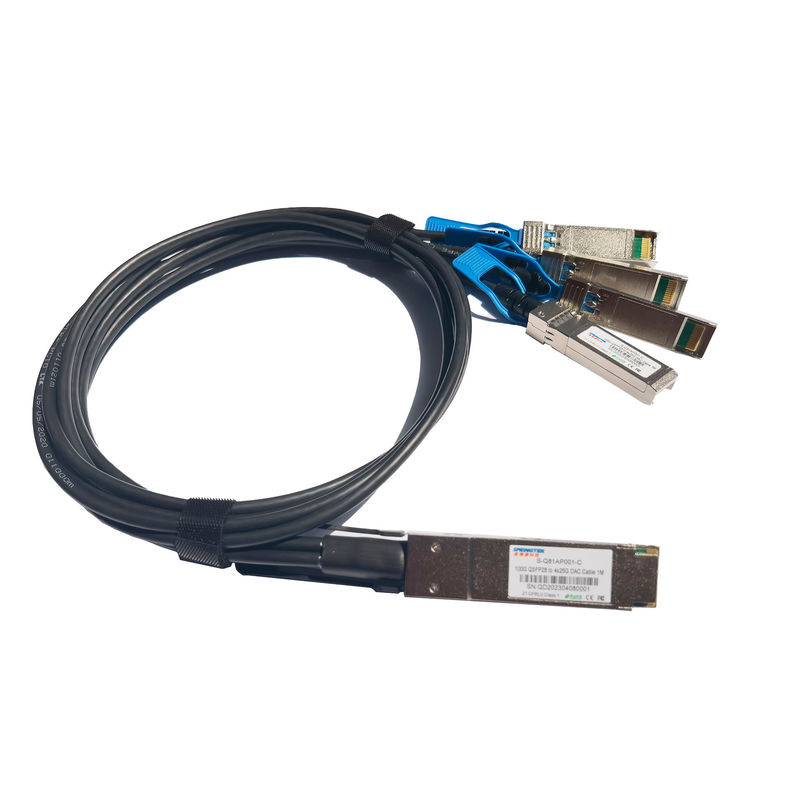

100G QSFP28 à 4xSFP28 DAC Cable 1M
L'information de commande
| Numéro de la pièce | Description de produit | Fibre Spec. |
| S-Q81AP001-C | 100G QSFP28 à 4x25G DAC Cable 1M | 0~70℃ |
Description
Springtek 100G QSFP28 au câble cuivre passif d'attache directe de 4x 25G SFP28 conviennent aux distances très courtes et offrent une manière fortement rentable d'établir un lien 100-Gigabit entre les connexions de l'équipement QSFP28 et SFP28. Ces câbles sont employés pour 100GbE et normes d'Infniband, pour maximiser la représentation. Les câbles hybrides sont conçus pour rencontrer le centre de traitement des données naissant et l'application d'informatique à haute performance a besoin pour un système de câblage à haute densité d'interconnexion capable de fournir une largeur de bande de données globale de 100Gb/s. Ce système d'interconnexion est entièrement conforme avec des caractéristiques industriellement compatibles existantes telles que le QSFP MSA et IBTA (association commerciale d'InfiniBand). Les câbles hybrides soutiennent les conditions de transmission de largeur de bande comme définies par IEEE 802.3ba (100 Gb/s) et caractéristiques d'Infiniband QDR (4x25 Gb/s par canal).
Caractéristiques
Applications
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Typique | Maximum | Unité |
| Température ambiante de stockage | -40 | +85 | °C | ||
| Température de carter fonctionnante | Comité technique | 0 | +70 | °C | |
| Tension d'alimentation électrique | VCC3 | 3,14 | 3,3 | 3,47 | V |
Caractéristiques à grande vitesse
| Paramètre | Symbole | Minute | Al typique | Maximum | Unité | Note |
| Impédance différentielle | RIN, PP | 90 | 110 | Ώ | ||
| Perte par insertion | SDD21 | 22,48 | DB | À 12,8906 gigahertz | ||
|
Perte de retour différentielle |
SDD11 | Voyez 1 | DB | À 0,05 à 4,1 gigahertz | ||
| SDD22 | Voyez 2 | DB | À 4,1 à 19 gigahertz | |||
| Commun-mode à la perte de retour de sortie d'ommon-mode | SCC11 | 2 | DB |
À 0,2 à 19 gigahertz |
||
| SCC22 | ||||||
|
Différentiel à la perte de retour de commun-mode |
SCD11 | Voyez 3 | DB | À 0,01 à 12,89 gigahertz | ||
| SCD22 | Voyez 4 | À 12,89 à 19 gigahertz | ||||
| Différentiel à la perte de conversion commune de mode | SCD21 | 10 | DB | À 0,01 à 12,89 gigahertz | ||
| Voyez 5 | À 12,89 à 15,7 gigahertz | |||||
| 6,3 | À 15,7 à 19 gigahertz | |||||
| Marge d'opération de la Manche | COM | 3 | DB | |||
|
Notes : 1. Coefficient de réflexion donné par l'équation SDD11 (DB) < 16=""> 2. Coefficient de réflexion donné par l'équation SDD11 (DB) < 10=""> 3. Coefficient de réflexion donné par l'équation SCD11 (DB) < 22="" -=""> 4. Coefficient de réflexion donné par l'équation SCD11 (DB) < 15="" -=""> 5. Coefficient de réflexion donné par l'équation SCD21 (DB) < 27="" -=""> |
||||||
