Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-Q52AP005-C

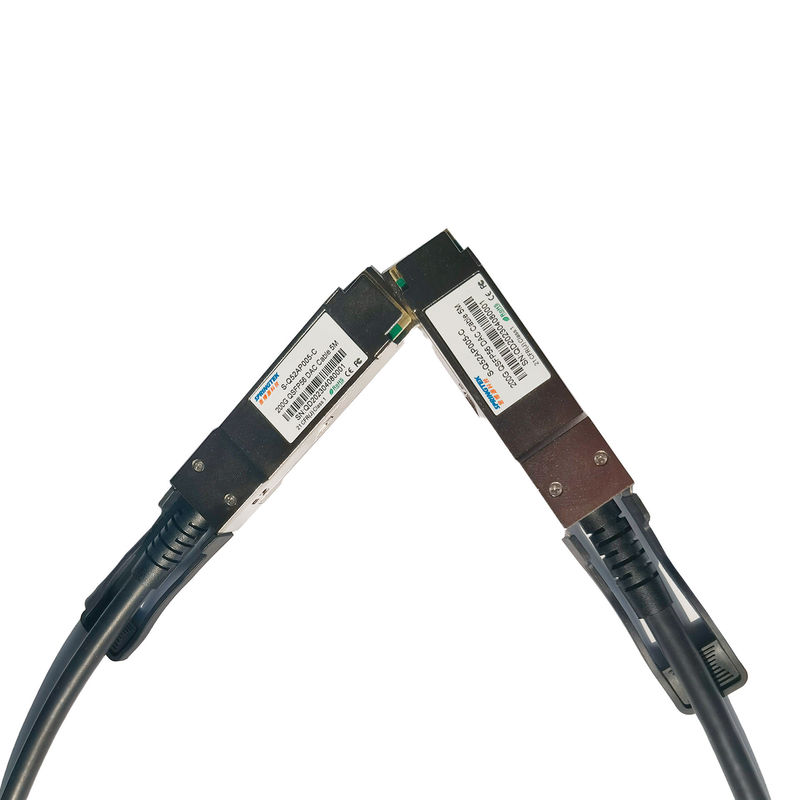

200G QSFP56 à QSFP56 DAC Cable 5M
L'information de commande
| Numéro de la pièce | Description de produit | Fibre Spec. |
|
S-Q52AP005-C |
200G QSFP56 DAC Cable 5M |
0~70℃ |
Description
Les paires de cuivre différentielles de la caractéristique huit passifs de câble équipé de câble cuivre de Springtek 200G QSFP5, fournissant quatre canaux de transmission de données à accélère à 56Gbps (PAM4) par canal, et répond à des exigences de l'Ethernet 200G et de l'InfiniBand. Disponible dans un large a sonné du fil mesure-de 26AWG par le câble équipé de câble cuivre de 30AWG-this 200G comporte la basse perte par insertion et le bas entretien croisé.
Springtek 200G QSFP56 emploie les signaux PAM4 pour la transmission, qui double le taux. Cependant, il y a des conditions plus rigoureuses pour la perte par insertion de câble. Pour des conditions détaillées, conçu pour des applications sur les marchés de centre de traitement des données, de mise en réseau et de télécommunication qui exigent un câble équipé à grande vitesse et fiable, ce produit de prochaine génération partage la même interface de accouplement avec le facteur de forme de QSFP+, la rendant vers l'arrière - compatible avec les ports existants de QSFP.
Caractéristiques
Applications
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Typique | Maximum | Unité |
| Température ambiante de stockage | -40 | +85 | °C | ||
| Température de carter fonctionnante | Comité technique | 0 | +70 | °C | |
| Tension d'alimentation électrique | VCC3 | 3,14 | 3,3 | 3,47 | V |
| Hygrométrie (non-condensation) | RS | 35 | 60 | % | |
| Tension sur l'entrée de LVTTL | Vilvttl | -0,3 | VCC3 +0,2 | V | |
| Courant d'alimentation d'énergie | ICC3 | 15 | mA | ||
| Puissance totale | Palladium | 0,05 | W | ||
|
Notes : 1.Stress ou conditions dépassent la gamme ci-dessus peuvent endommager permanent le dispositif. 2.This est une estimation d'effort seulement et l'opération fonctionnelle du dispositif à ces derniers ou d'aucune autre condition au-dessus de ceux énumérés dans les sections opérationnelles de ces spécifications n'est pas appliquée. 3.Exposure aux conditions de capacité absolue pendant des périodes prolongées peut affecter la fiabilité de dispositif. |
|||||
Caractéristiques à grande vitesse
| Paramètre | Symbole | Minute | Al typique | Maximum | Unité | Note |
| Impédance différentielle | RIN, PP | 90 | 110 | Ώ | ||
| Perte par insertion | SDD21 | -16,06 | DB | À 13,28 gigahertz | ||
|
Perte de retour différentielle |
SDD11 | Voyez 1 | DB | À 0,05 à 4,1 gigahertz | ||
| SDD22 | Voyez 2 | DB | À 4,1 à 19 gigahertz | |||
| Commun-mode à la perte de retour de sortie de commun-mode | SCC11 |
|
-2 |
DB |
À 0,2 à 19 gigahertz |
|
| SCC22 | ||||||
|
Différentiel à la perte de retour de commun-mode |
SCD11 | Voyez 3 |
DB |
À 0,01 à 12,89 gigahertz | ||
| SCD22 | Voyez 4 | À 12,89 à 19 gigahertz | ||||
|
Différentiel à la perte de conversion commune de mode |
SCD21 |
-10 |
DB |
À 0,01 à 12,89 gigahertz | ||
| Voyez 5 | À 12,89 à 15,7 gigahertz | |||||
| -6,3 | À 15,7 à 19 gigahertz |
