Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-QP1AP007-C

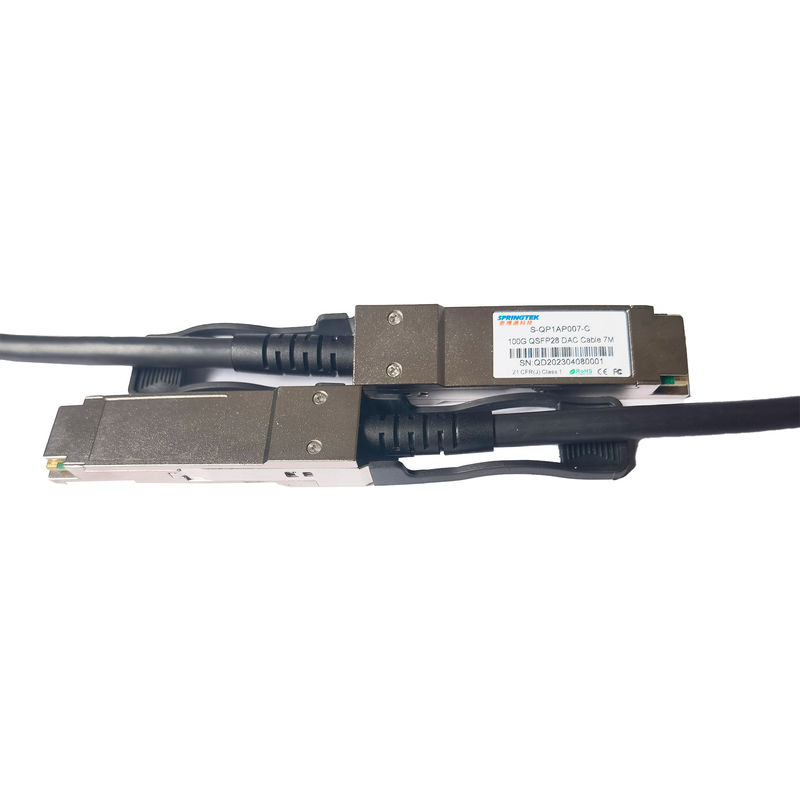

100G QSFP28 à QSFP28 DAC Cable 7M
L'information de commande
| Numéro de la pièce | Description de produit | Fibre Spec. |
| S-QP1AP007-C | 100G QSFP28 DAC Cable 7M | 0~70℃ |
Description
Les produits passifs de câble équipé de Springtek 100G QSFP28, basés sur la structure de 4 x25G ou de 4 x28G, le produit peuvent bien satisfaire les commutateurs de la prochaine génération 100G, des serveurs, des routeurs et d'autres produits des conditions d'application.
Le câble de Springtek 100G QSFP28 adopte la conception optimisée pour réduire l'interférence et la perte par insertion, excellente intégrité du signal, se conforme entièrement aux normes d'Ethernet et d'Infiniband EDR de la prochaine génération 100G.
Caractéristiques
Applications
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Température ambiante de stockage | -40 | +85 | °C | ||
| Température de carter fonctionnante | Comité technique | 0 | +70 | °C | |
| Tension d'alimentation électrique | VCC3 | 3,14 | 3,3 | 3,47 | V |
| Données Rate Per Lane | 1 | 100 | Gb/s |
Caractéristiques à grande vitesse
| Paramètre | Symbo | Minute | Typique | Maximum | Uni | Note |
| Impédance différentielle | RIN, P | 90 | 110 | Ώ | ||
| Perte par insertion | SDD21 | 22,48 | DB | À 12,8906 gigahertz | ||
|
Perte de retour différentielle |
SDD11 | Voyez 1 | DB | À 0,05 à 4,1 gigahertz | ||
| SDD22 | Voyez 2 | DB | À 4,1 à 19 gigahertz | |||
| Commun-mode à la perte de retour de sortie de commun-mode | SCC11 |
2 |
DB |
À 0,2 à 19 gigahertz |
||
| SCC22 | ||||||
| Différentiel à la perte de retour de commun-mode | SCD11 | Voyez 3 |
DB |
À 0,01 à 12,89 | ||
| SCD22 | Voyez 4 | À 12,89 à 19 gigahertz | ||||
| Différentiel à la perte de conversion commune de mode |
SCD21 |
10 |
DB |
À 0,01 à 12,89 | ||
| Voyez 5 | À 12,89 à 15,7 | |||||
| 6,3 | À 15,7 à 19 gigahertz | |||||
| Marge d'opération de la Manche | COM | 3 | DB | |||
|
Notes : 1. Coefficient de réflexion donné par l'équation SDD11 (DB) < 16=""> 2. Coefficient de réflexion donné par l'équation SDD11 (DB) < 10=""> 3. Coefficient de réflexion donné par l'équation SCD11 (DB) < 22="" -=""> 4. Coefficient de réflexion donné par l'équation SCD11 (DB) < 15="" -=""> 5. Coefficient de réflexion donné par l'équation SCD21 (DB) < 27="" -=""> |
||||||
