Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-FP10P015-C

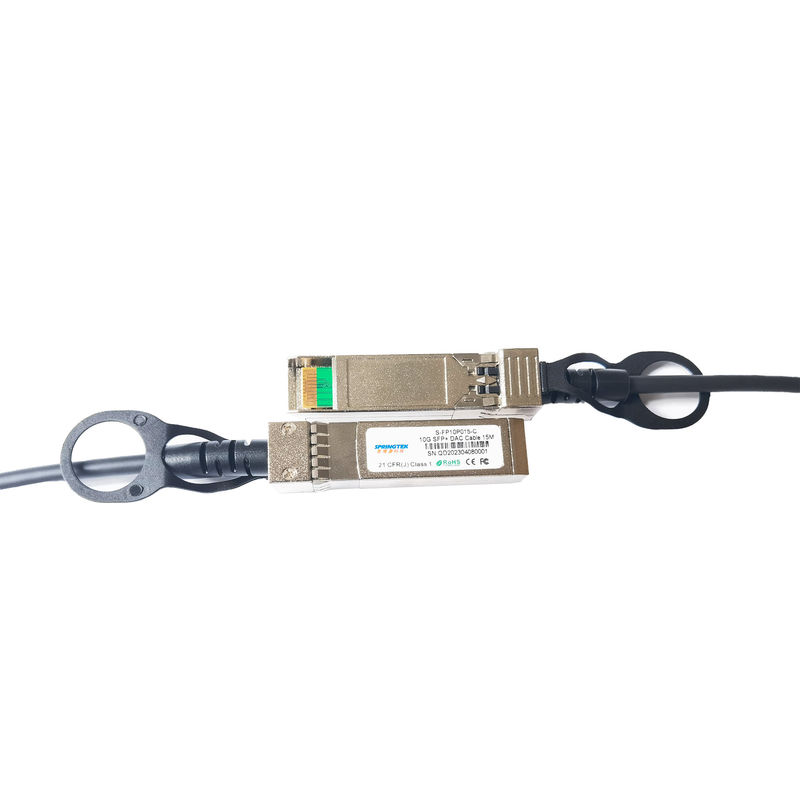

10G SFP+ DAC Cable 15M
L'information de commande
| Numéro de la pièce | Description de produit | Fibre Spec. |
| S-FP10P015-C | 10G SFP+ DAC Cable 15M | 0~70℃ |
Description
Les câbles équipés passifs de Springtek 10Gbps SFP+ sont haute performance, applications rentables de la Manche de la fibre I/Osolutions pour 10GEthernet et 10G. Les modules d'en cuivre de SFP+ permettent au matériel de manufacturestoachieve la densité, la configuration et l'utilisation gauches élevées à une fonte très basse et à un budget de puissance réduit. Les ssemblies à grande vitesse de câble répondre et dépasser à Gigabit Ethernet et à des exigences industriellement compatibles de la Manche de fibre pour la représentation et la fiabilité.
Caractéristiques
Applications
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Température ambiante de stockage | Solides totaux | -40 | +85 | °C | |
| Température de carter fonctionnante | Comité technique | 0 | +70 | °C | |
| Hygrométrie (non-condensation) | RS | - | 85 | % |
Systèmes
| Représentation | Médias |
|
Ligne 10,5 de Gpbs vitesse, taux d'erreurs mordu duplex : meilleur que 10E-12 |
câble cuivre petit de facteur de forme Chaud-que l'on peut brancher et industriellement compatible (SFP+), disponibles que l'on peut brancher en tant que 7m, 10m ou 15m. |
Pin Definitions
| Pin | Logique | Symbole | Nom/description | Notes |
| 1 | VeeT | Au sol d'émetteur | ||
| 2 | LV-TTL-O | TX_Fault | NON-DÉTERMINÉ | 1 |
| 3 | LV-TTL-I | TX_DIS | Débronchement d'émetteur | 2 |
| 4 | LV-TTL-I/O | SDA | Tow Wire Serial Data | |
| 5 | LV-TTL-I | Câble coaxial | Tow Wire Serial Clock | |
| 6 | MOD_DEF0 | Le présent de module, se relient à VeeT | ||
| 7 | LV-TTL-I | RS0 | NON-DÉTERMINÉ | 1 |
| 8 | LV-TTL-O | Visibilité directe | Visibilité directe de signal | 2 |
| 9 | LV-TTL-I | RS1 | NON-DÉTERMINÉ | 1 |
| 10 | Virez | Au sol de récepteur | ||
| 11 | Virez | Au sol de récepteur | ||
| 12 | CML-O | RD | Les données de récepteur ont inversé | |
| 13 | CML-O | RD+ | Les données de récepteur Non-ont inversé | |
| 14 | Virez | Au sol de récepteur | ||
| 15 | VccR | Approvisionnement 3.3V de récepteur | ||
| 16 | VccT | Approvisionnement 3.3V d'émetteur | ||
| 17 | VeeT | Au sol d'émetteur | ||
| 18 | CML-I | TD+ | Les données d'émetteur Non-ont inversé | |
| 19 | CML_I | LE TD | Les données d'émetteur ont inversé | |
| 20 | VeeT | Au sol d'émetteur | ||
|
Notes : 1. Les signaux pas ont soutenu en cuivre de SFP+ tiré-vers le bas à VeeT avec la résistance des ohms 30K 2. Les câbles équipés actifs ne soutiennent pas la visibilité directe et le TX_DIS |
||||
