Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-Q440A010-C
L'information de commande
| Numéro de la pièce | Description de produit | Fibre Spec. |

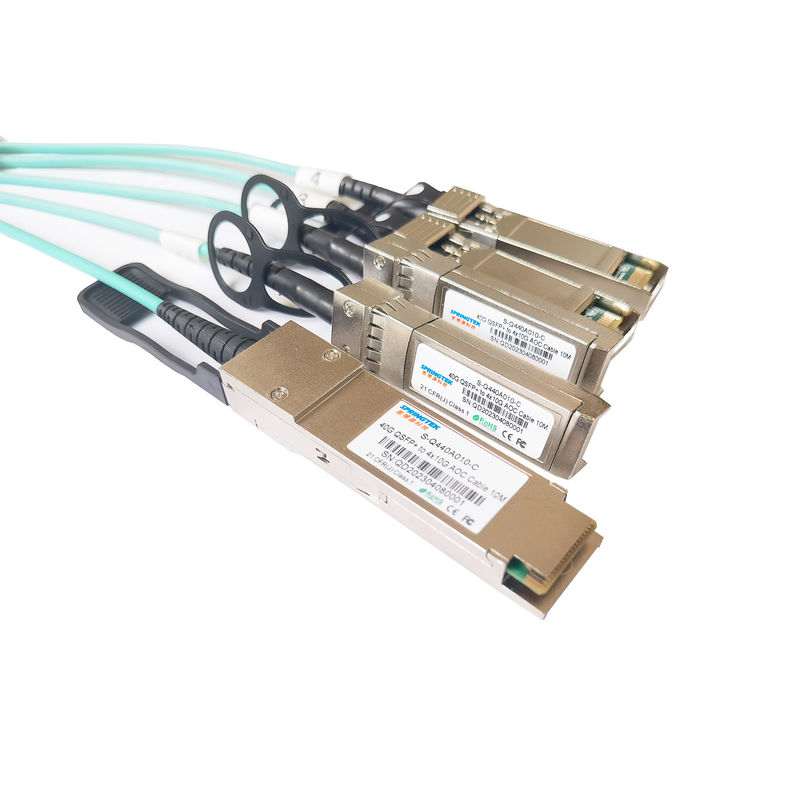

| S-Q440A010-C | 40G QSFP+ au câble 10m de 4x10G AOC | 0~70℃ |
Description
Le produit de Springtek 40G QSFP+ AOC est un câble à fibres optiques actif de parallèle élevé de débit, pour surmonter la limitation de largeur de bande du câble cuivre traditionnel. Le Springtek 40G QSFP+ AOC offre 4 canaux de transmission indépendants de données et 4 données recevant des canaux par l'intermédiaire des fibres à plusieurs modes de fonctionnement de ruban, chaque capable de l'opération de 10 Gb/s. En conséquence, un débit global de 40Gb/s plus de 100 mètres de transmission peut être réalisé par ce produit, pour soutenir le calcul ultra-rapide d'échange de données.
Le produit de Springtek est conçu avec connexion optique/électrique du facteur de forme, selon l'accord multisource de QSFP+ (MSA). Il a été conçu pour rencontrer les conditions de fonctionnement externes les plus dures comprenant la température, l'humidité et l'interférence d'IEM.
Caractéristiques
Applications
Standardl
Capacités absolues
| Paramètre | Symbole | Minute | Maximum | Unité |
| Température ambiante de stockage | TSTG | -40 | 85 | ℃ |
| Humidité fonctionnante | HO | 5 | 90 | % |
| Tension d'alimentation électrique | Vcc | -0,3 | +3,6 | V |
| Tension d'entrée | VIN | -0,3 | VCC+0.3 | V |
| Seuil endommagé, par ruelle | Décollement | 3,4 | dBm |
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Typique | Maximum | Unité |
| Tension d'alimentation électrique | Vcc | 3,13 | 3,3 | 3,47 | V |
| Le contrôle a entré la tension haute | 2 | VCC | V | ||
| Le bas de tension d'entrée de contrôle | 0 | 0,8 | V | ||
| Débit, chaque ruelle | 10,3125 | 11,2 | GBP |
Émetteur
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes |
|
Tolérance finie simple de tension d'entrée |
-0,3 | 4 | V | |||
|
Le mode commun à C.A. a entré la tolérance de tension |
15 | système mv | RMS | |||
|
Tension différentielle à l'entrée Seuil d'oscillation |
50 | mVpp |
Seuil de LOSA |
|||
| Oscillation de tension différentielle à l'entrée | Vin, pp | 180 | 1200 | mVpp | ||
| Impédance d'entrée différentielle | Zin | 90 | 100 | 110 | Ohm | |
|
Tolérance finie simple de tension d'entrée |
-0,3 | 4 | V | |||
| S-paramètre différentiel d'entrée | SDD11 | < -12=""> | DB | 0.01-4.1GHz | ||
| < -6=""> | DB | 4.1-11.1GHz | ||||
|
Différentiel reflété à la conversion de mode commune |
SCD11 | -10 | DB | 0.01-11.1GHz | ||
Récepteur
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes |
| Tension finie simple de sortie | -0,3 | 4 | V | |||
|
Tension de sortie de mode commun à C.A. |
7,5 | système mv | RMS | |||
|
Oscillation de tension de sortie différentielle |
Vout, pp | 400 | 800 | mVpp | ||
| Impédance de sortie différentielle | Zout | 90 | 100 | 110 | Ohm | |
|
S-paramètre de sortie différentielle |
SDD22 | < -12=""> | DB | 0.01-4.1GHz | ||
| < -6=""> | DB | 4.1-11.1GHz | ||||
|
Coefficient de réflexion de sortie de mode commun |
SCC22 | < -7=""> | DB | 0.01-2.5GHz | ||
| -3 | DB | 2.5-11.1GHz | ||||
| Frousse totale | 0,38 | UI | ||||
| Frousse déterministe | 0,64 | UI | ||||
