Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-PP25A007-C

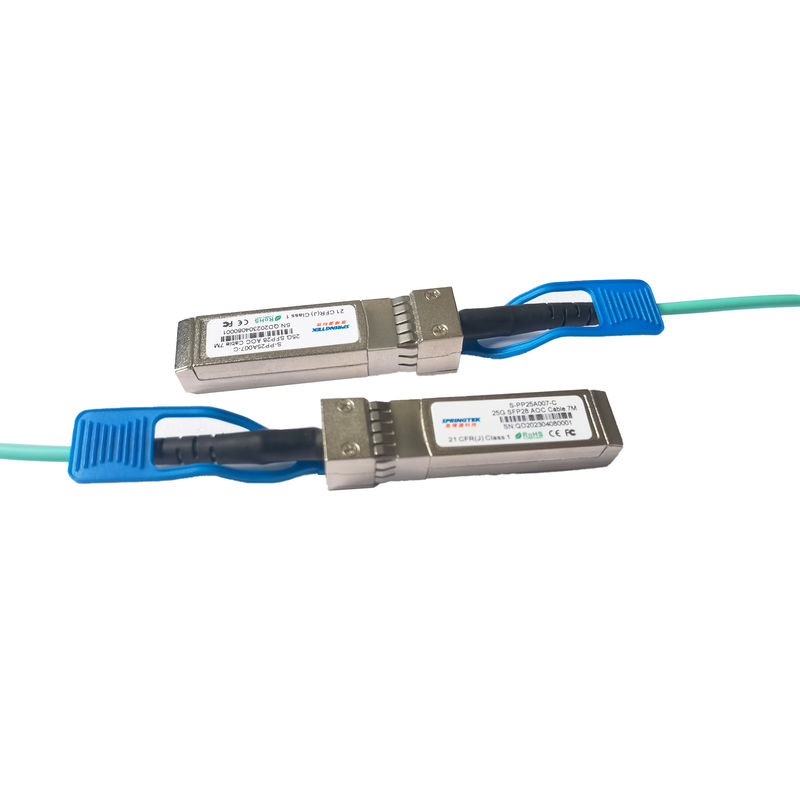

25G SFP28 au câble 7M de SFP28 AOC
L'information de commande
| Numéro de la pièce | Description de produit | Fibre Spec. |
| S-PP25A007-C | câble 7M de 25G SFP28 AOC | 0~70℃ |
Description
Les câbles à fibres optiques actifs de Springtek SFP28 sont des ensembles de fibre de direct-attache avec les connecteurs SFP28. Ils conviennent aux distances très courtes et offrent une manière rentable de se relier dans des supports et à travers les supports adjacents.
La longueur active du câble à fibres optiques de Springtek SFP28 est jusqu'à 70 mètres au-dessus d'OM3 MMF ou de 100 mètres au-dessus d'OM4 MMF. Ce module est conçu pour fonctionner au-dessus des systèmes de fibre multimode utilisant une longueur d'onde nominale de 850nm.
Caractéristiques
Applications
Standardl
Capacités absolues
| Paramètre | Symbole | Minute | Maximum | Unité |
| Température de stockage | Solides totaux | -20 | +85 | °C |
| Température de carter fonctionnante | Comité technique | 0 | 70 | °C |
| Humidité fonctionnante | Rhésus | 0 | 85 | % |
| Tension d'alimentation | Vcc | -0,3 | 3,6 | V |
|
Note : Les dommages peuvent se produire si l'émetteur-récepteur sous réserve des conditions au delà des limites. |
||||
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Typique | Maximum | Unité |
| Température de carter fonctionnante | Comité technique | 0 | +70 | °C | |
| Tension d'alimentation | Vcc | 3,135 | 3,3 | 3,465 | V |
| Approvisionnement actuel | Icc | 300 | mA | ||
| Débit binaire | BR | 25,78125 | GBP |
Émetteur
Les caractéristiques électriques suivantes sont définies au-dessus de l'environnement de fonctionnement recommandé sauf indication contraire.
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes |
| Surchargez la tension différentielle PK-PK | TP1a | 900 | système mv | |||
| Tension de mode commun (vcm) | TP1 | -350 | 2850 | système mv | 2 | |
| Disparité différentielle de résistance d'arrêt | TP1 | 10 | % | À 1MHz | ||
| Perte de retour différentielle (SDD11) | TP1 | Voir le CEI-28G-VSR Équation 13-19 |
DB | |||
| Mode commun à la conversion différentielle et à la conversion de mode différentielle de toCommon (SDC11, SCD11) | TP1 | Voir le CEI-28G-VSR Equation13-20 |
DB | |||
Essai d'entrée soumis à une contrainte |
TP1a | Voir la section 13.3.11.2 .1 de CEI-28G-SR |
Récepteur
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes |
| Tension différentielle, PK-PK | TP4 | 900 | système mv | |||
| Tension de mode commun (vcm) | TP4 | -350 | 2850 | système mv | 2 | |
| Bruit commun de mode, RMS | TP4 | 17,5 | système mv | |||
| Disparité différentielle de résistance d'arrêt | TP4 | 10 | % | À 1 mégahertz | ||
| Perte de retour différentielle (SDD22) | TP4 | Voir le CEI-28G-VSR Equation13-19 |
DB | |||
| Mode commun à la conversion différentielle et différentiel en conversion de mode commune (SDC22, SCD22) | TP4 | Voir le CEI-28G-VSR Equation13-21 |
DB | |||
| Perte de retour commune de mode (SCC22) | TP4 | -2 | DB | 3 | ||
| Temps de transition, 20 à 80% | TP4 | 9,5 | picoseconde | |||
| Fermeture verticale d'oeil (VEC) | TP4 | 5,5 | DB | |||
| Largeur d'oeil à la probabilité 10-15 (EW15) | TP4 | 0,57 | UI | |||
| Taille d'oeil à la probabilité 10-15 (EH15) | TP4 | 228 | système mv | |||
| Notes : 1 par terminal. 2. le vcm est produit par le centre serveur. Les spécifications incluent des effets de la tension excentrée au sol. 3. De 250MHz à 30GHz. |
||||||
