Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-QP1AA010-C

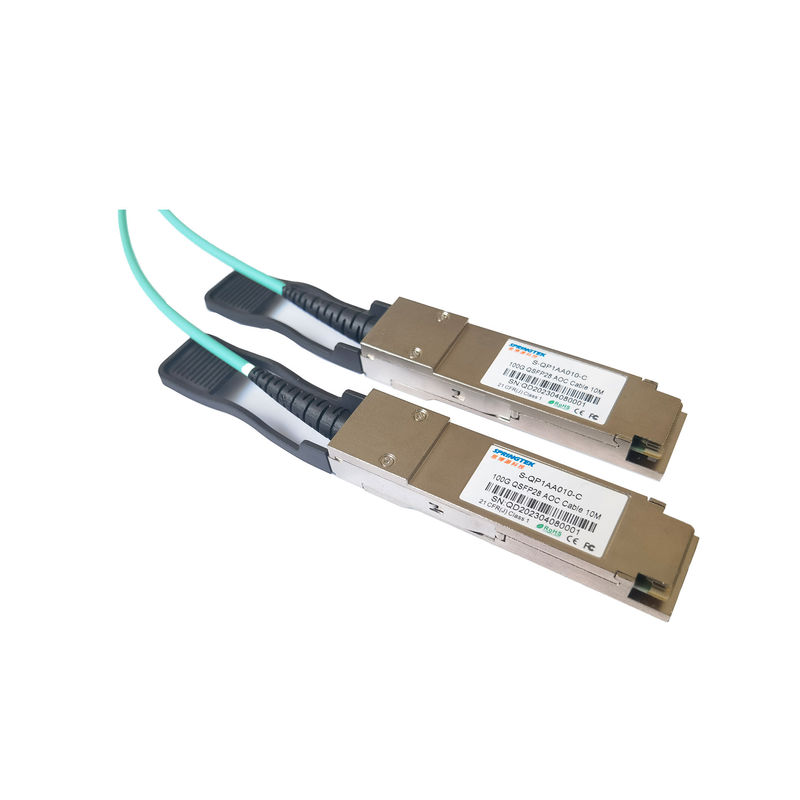

100G QSFP28 au câble 10m de QSFP28 AOC
L'information de commande
| Numéro de la pièce | Description de produit | Fibre Spec. |
| S-QP1AA010-C | câble 10m de 100G QSFP28 AOC | 0~70℃ |
Description
Ce produit est un QSFP8 fibreoptique de quatre canaux, que l'on peut brancher, parallèle AOC pour 100 Gigabit Ethernet, applications d'Infiniband EDR. Cet émetteur-récepteur est un module de haute performance pour des applications à plusieurs voies à courte portée de transmission de données et d'interconnexion. Il intègre quatre ruelles de données dans chaque direction avec la largeur de bande 100Gbps.
La longueur active du câble à fibres optiques de Springtek 100G QSFP28 est jusqu'à 70 mètres au-dessus d'OM3 MMF ou de 100 mètres au-dessus d'OM4 MMF. Ces modules sont conçus pour fonctionner au-dessus des systèmes de fibre multimode utilisant une longueur d'onde nominale de 850nm. L'interface électrique emploie un type connecteur de bord de 38 contacts.
Caractéristiques
Applications
Standardl
Capacités absolues
Il doit noter que l'opération au-dessus de toutes les différentes capacités absolues pourrait endommager permanent ce module.
| Paramètre | Symbole | Minute | Maximum | Unité |
| Température ambiante de stockage | TSTG | -40 | 85 | ℃ |
| Température de carter fonctionnante | Comité technique | 0 | 70 | ℃ |
| Humidité fonctionnante | HO | 5 | 85 | % |
| Tension d'alimentation électrique | Vcc | 0 | +3,6 | V |
Conditions de fonctionnement recommandées
L'environnement de fonctionnement recommandé spécifie les paramètres pour lesquels les caractéristiques électriques et optiques se tiennent sauf indication contraire.
| Paramètre | Symbole | Minute | Typique | Maximum | Unités | Notes |
| Cas fonctionnant La température |
Comité technique | 0 | 25 | 70 | °C | |
| Tension d'alimentation électrique | Vcc | 3,135 | 3,3 | 3,465 | V | |
| Débit, chaque ruelle | 25,78125 | Gb/s | ||||
| Données Rate Accuracy | -100 | 100 | page par minute | |||
| Le contrôle a entré la tension haute | 2 | Vcc | V | |||
| Le bas de tension d'entrée de contrôle | 0 | 0,8 | V |
Émetteur
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes |
| Surchargez la tension différentielle le PK-PK |
TP1a | 900 | système mv | |||
| Tension de mode commun (vcm) | TP1 | -350 | 2850 | système mv | 2 | |
| Arrêt différentiel Disparité de résistance |
TP1 | 10 | % | À 1MHz | ||
| Perte de retour différentielle (SDD11) |
TP1 | Voir le CEI-28G-VSR Équation 13-19 |
DB | |||
| Mode commun au différentiel conversion et différentiel à Conversion de mode commune (SDC11, SCD11) |
TP1 | Voir le CEI- 28G-VSR Équation 13-20 |
DB | |||
Essai d'entrée soumis à une contrainte |
TP1a | Voir la section de CEI-28G-VSR 13.3.11.2 .1 |
Récepteur
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes |
| Tension différentielle, PK-PK | TP4 | 900 | système mv | |||
| Tension de mode commun (vcm) | TP4 | -350 | 2850 | système mv | 2 | |
| Bruit commun de mode, RMS | TP4 | 17,5 | système mv | |||
| Arrêt différentiel Disparité de résistance |
TP4 | 10 | % | À 1 mégahertz | ||
| Perte de retour différentielle (SDD22) |
TP4 | Voir le CEI-28G-VSR Équation 13-19 |
DB | |||
| Mode commun au différentiel conversion et différentiel à Conversion de mode commune (SDC22, SCD22) |
TP4 | Voir le CEI-28G-VSR Équation 13-21 |
DB | |||
| Perte de retour commune de mode (SCC22) |
TP4 | -2 | DB | 3 | ||
| Temps de transition, 20 à 80% | TP4 | 9,5 | picoseconde | |||
| Fermeture verticale d'oeil (VEC) | TP4 | 5,5 | DB | |||
| Largeur d'oeil à la probabilité 10-15 (EW15) |
TP4 | 0,57 | UI | |||
| Taille d'oeil au robability 10-15 (EH15) |
TP4 | 228 | système mv | |||
| Notes : 1. par terminal. 2. le vcm est produit par le centre serveur. Les spécifications incluent des effets de la tension excentrée au sol. 3. De 250MHz à 30GHz |
||||||
