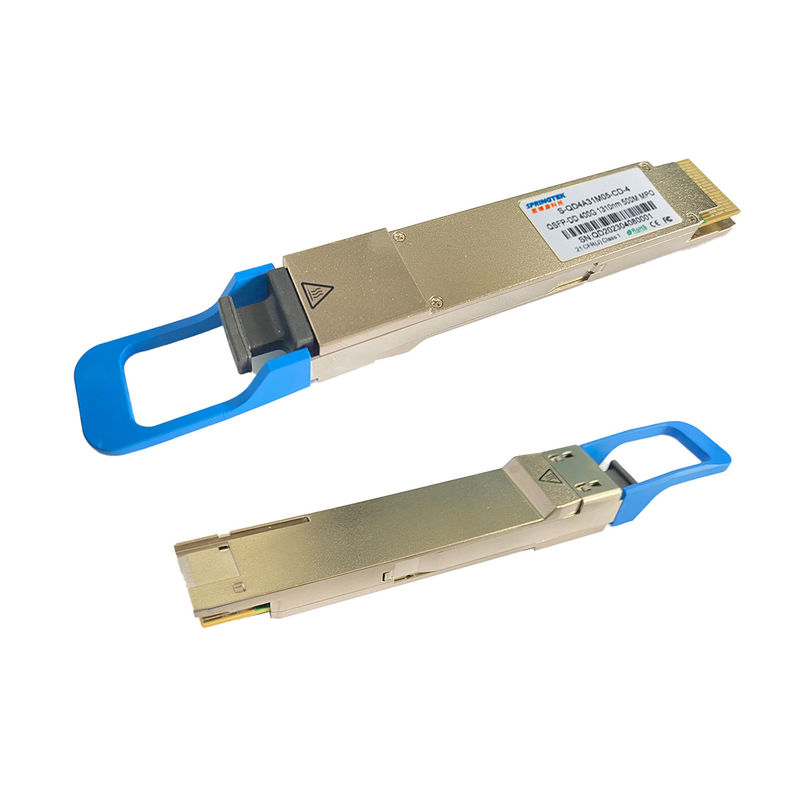

module optique compatible d'émetteur-récepteur de 400G QSFP-DD DR4 1310nm 500M MPO
QSFP-DD DR4 S-QD4A31M05-CD-4 230301.pdf
L'information de commande
| Numéro de la pièce | Description de produit |
|
S-QD4A31M05-CD-4 |
QSFP-DD 400G 1310nm DR4 500M SMF MPO, 0ºC~+70ºC, avec DDM |
Description
Module optique de Springtek 400Gb/s QSFP-DD DR4 conçu pour des applications de télécommunication optique de 500m. Le module S-QD4A31M05-CD-4 convertit 8 canaux des données d'entrée 50Gb/s (PAM4) électriques en 4 canaux des signaux optiques parallèles, chaque capable de l'opération 100Gb/s pour un débit global de 400Gb/s. inverse, sur le récepteur
le côté, le module convertit 4 canaux des signaux optiques parallèles de 100Gb/s chaque canal pour un débit global de 400Gb/s en 8 canaux des données de production 50Gb/s (PAM4) électriques.
Un câble de fibre optique avec un connecteur MTP/MPO-12 peut être branché au récipient de module de Springtek 400Gb/s QSFP-DD DR4. L'alignement approprié est assuré par les goupilles de guide à l'intérieur du récipient. Le câble habituellement ne peut pas être tordu pour l'alignement de canal en canal approprié. La connexion électrique est réalisée par un type MSA-conforme connecteur de bord de QSFP-DD.
Le produit est conçu avec le facteur de forme, connexion optique/électrique et l'interface diagnostique numérique selon l'accord multisource de QSFP-DD
Caractéristiques
Applications
Capacités absolues
Il a pour être noté que l'opération au-dessus de toutes les différentes capacités absolues pourrait endommager permanent ce module.
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Tension d'alimentation électrique | Vcc | -0,5 | 3,6 | V | |
| Température ambiante de température de stockage | Solides totaux | -40 | 85 | °C | |
| Température de carter fonctionnante | À | 0 | 70 | °C | |
| Hygrométrie (non-condensation) | Rhésus | 0 | 85 | % |
Conditions recommandées de conditions de fonctionnement et d'alimentation d'énergie
| Paramètre | Symbole | Minute | Typique | Maximum | Unités | Notes |
| Température de carter fonctionnante | DESSUS | 0 | 70 | degC | ||
| Tension d'alimentation électrique | VCC | 3,135 | 3,3 | 3,465 | V | |
| Débit, chaque ruelle | 26,5625 | GBD | PAM4 | |||
| Données Rate Accuracy | -100 | 100 | page par minute | |||
| Rapport d'erreur de bit de Pre-FEC | 2.4x10-4 | |||||
| Rapport d'erreur de bit de courrier-FEC | 1x10-12 | 1 | ||||
| Distance de lien | D | 0,002 | 500 | m | 2 |
Caractéristiques électriques
Les caractéristiques électriques suivantes sont définies au-dessus de l'environnement de fonctionnement recommandé sauf indication contraire.
| Paramètre | Oint d'essai | Minute | Typique | Maximum | Unités | Notes | |
| Puissance | 12 | W | |||||
| Approvisionnement actuel | Icc | 3,64 | |||||
| Émetteur (chaque ruelle) | |||||||
| Taux de signalisation, chaque ruelle | TP1 | ± 26,5625 100 pages par minute | GBD | ||||
|
Le pk-PK différentiel a entré la tolérance de tension Disparité |
TP1a | 900 | mVpp | 1 | |||
| Arrêt différentiel | TP1 | 10 | % | ||||
| Perte de retour différentielle d'entrée | TP1 |
IEEE 802.3-2015 Équation (83E-5) |
DB | ||||
| Différentiel au mode commun Perte de retour d'entrée |
TP1 | IEEE 802.3-2015 Équation (83E-6) |
DB | ||||
| Essai d'entrée soumis à une contrainte par module | TP1a |
Voir l'IEEE 802.3bs 120E.3.4.1 |
2 | ||||
|
Tension assymétrique Chaîne de tolérance (minute) |
TP1a | -0,4 à 3,3 | V | ||||
| taille d'oeil de Proche-fin, différentiel | TP1 | -350 | 2850 | système mv | 3 | ||
| Récepteur (chaque ruelle) | |||||||
| Taille d'oeil d'extrémité, différentiel | TP4 | ± 26,5625 100 pages par minute | GBD | ||||
|
De crête à crête différentiel Tension de sortie |
TP4 | 900 | mVpp | ||||
| Tension de sortie de mode commun à C.A. (vcm) | TP4 | 17,5 | système mv | ||||
|
Arrêt différentiel Disparité |
TP4 | 10 | % | ||||
|
Perte de retour de sortie différentielle
|
TP4 |
IEEE 802.3-2015 Équation (83E-2) |
|||||
|
Terrain communal à la conversion de mode différentielle Perte de retour |
TP4 |
IEEE 802.3-2015 Équation (83E-3) |
|||||
|
Temps de transition, 20% à 80%
|
TP4 | 9,5 | picoseconde | ||||
|
largeur de masque de symétrie d'oeil de Proche-fin (ESMW) |
TP4 | 0,265 | UI | ||||
| taille d'oeil de Proche-fin, différentiel | TP4 | 70 | système mv | ||||
|
Largeur de masque de symétrie d'oeil d'extrémité (ESMW) |
TP4 | 0,2 | UI | ||||
| Taille d'oeil d'extrémité, différentiel | TP4 | 30 | système mv | ||||
| Rapport du précurseur ISI d'extrémité | TP4 | -4,5 | 2,5 | % | |||
| Tension de sortie de mode commun (vcm) | TP4 | -350 | 2850 | système mv | 3 | ||
|
Notes : 1. À l'exception à IEEE 802.3bs 120E.3.1.2 que le modèle est PRBS31Q ou ralenti brouillé. 2. Les JUJUBES de rassemblements ont spécifié dans IEEE 802.3bs 120E.1.1. 3. Tension de mode commun de C.C produite par le centre serveur. Les spécifications incluent des effets de la tension excentrée au sol. |
|||||||
Caractéristiques optiques
| Paramètre | Symbole | Minute | Typique | Maximum | Unités | Notes |
| Longueur d'onde centrale | λc | 1304,5 | 1310 | 1317,5 | nanomètre | |
| Émetteur | ||||||
| Débit, chaque ruelle | ± 53,125 100 pages par minute | GBD | ||||
| Format de modulation | PAM4 | |||||
| rapport de suppression de Côté-mode | SMSR | 30 | DB | |||
| Puissance moyenne de lancement, chaque ruelle | PAVG | -2,9 | 4 | dBm | 1 | |
|
Amplitude optique externe de modulation (OMAouter), chaque ruelle |
POMA | -0,8 | 4,2 | dBm | 2 | |
|
Puissance de lancement dans le minus d'OMAouter TDECQ, chaque ruelle pour le ≥ 4.5dB d'ER pour l'ER < 4=""> |
-2,2 -1,9 |
DB | ||||
|
Oeil Clouser d'émetteur et de dispersion pour PAM4, chaque ruelle |
TDECQ | 3,4 | DB | |||
| TDECQ – 10*log10 (Ceq), chaque ruelle | 3,4 | DB | 3 | |||
| Rapport d'extinction | ER | 3,5 | DB | |||
|
Différence dans la puissance de lancement entre deux ruelles quelconques (OMAouter) |
4 | DB | ||||
| RIN15.6OMA | RIN | -136 | dB/Hz | |||
| Tolérance optique de perte de retour | TOL | 21,4 | DB | |||
|
Puissance moyenne de lancement de OUTRE de l'émetteur, chaque ruelle |
Poff | -26 | dBm | |||
| Temps de transition d'émetteur | 17 | picoseconde | ||||
|
Puissance moyenne de lancement de Émetteur, chaque ruelle |
Poff | -15 | dBm | |||
| Récepteur | ||||||
| Débit, chaque ruelle | ± 53,125 100 pages par minute | GBD | ||||
| Format de modulation | PAM4 | |||||
| Seuil de dommages, chaque ruelle | THd | 5 | dBm | 4 | ||
| La moyenne reçoivent la puissance, chaque ruelle | -5,9 | 4 | dBm | 5 | ||
| Recevez la puissance (OMAouter), chaque ruelle | 4,2 | dBm | ||||
|
Sensibilité de récepteur (OMAouter), chaque ruelle |
Sonde |
Équation (1) |
dBm | 6 | ||
| Sensibilité soumise à une contrainte de récepteur | SRS | -1,9 | dBm | 7 | ||
| Réflectivité de récepteur | Rr | -26 | DB | |||
| La visibilité directe affirment | LOSA | -15 | dBm | |||
| La visibilité directe De-affirment | LOSD | -8,9 | dBm | |||
| Hystérésis de visibilité directe | LOSH | 0,5 | DB | |||
| Conditions soumises à une contrainte pour la sensibilité de récepteur d'effort (note 7) | ||||||
| Fermeture soumise à une contrainte d'oeil pour PAM4 (SECQ), ruelle à l'essai |
3,4 | DB | ||||
| SECQ – 10*log10 (Ceq), essai de nder de ruelle | 3,4 | DB | ||||
| OMAouter de chaque ruelle d'agresseur | 4,2 | dBm | ||||
Fonctions diagnostiques de Digital
Les caractéristiques diagnostiques numériques suivantes sont définies au-dessus du fonctionnement normal sauf indication contraire.
| Paramètre | Symbole | Minute | Maximum | Unités | Notes |
| Erreur absolue de moniteur de la température | DMI_Temp | -3 | 3 | degC | Au-dessus de l'opération température ambiante |
| Erreur absolue de moniteur de tension d'alimentation | DMI _VCC | -0,1 | 0,1 | V | Au-dessus de la pleine opération gamme |
| Erreur absolue de surveillance de l'alimentation de la Manche RX | DMI_RX_Ch | -2 | 2 | DB | 1 |
| Moniteur actuel polarisé de la Manche | DMI_Ibias_Ch | -10% | 10% | mA | |
| Erreur absolue de surveillance de l'alimentation de la Manche TX | DMI_TX_Ch | -2 | 2 | DB | 1 |
|
Notes : 1. En raison de l'exactitude de mesure de différentes fibres, il a pu y avoir une exactitude de total supplémentaire +/--1 fluctuation de DB, ou +/- du DB 3. |
|||||
