Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-FP10R3M-C

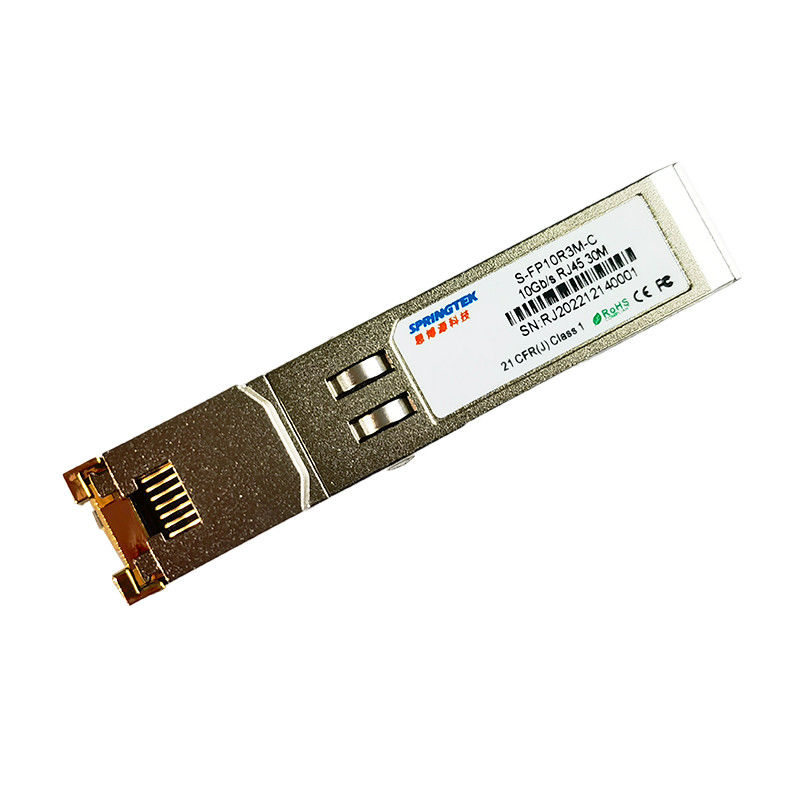

Module optique d'émetteur-récepteur de l'en cuivre 30m SFP du genévrier 10GBASE-T
L'information de commande
| Numéro de la pièce | Description de produit |
| S-FP10R3M-C | SFP, 10Gb/s, de cuivre, RJ45, 30M, 0ºC~+70ºC |
Description
Les émetteurs-récepteurs que l'on peut brancher du plus de Springtek SFP-10 G-T Copper Small Form (SFP+) est haute performance, fiabilité élevée, module rentable conforme avec 10 Gigabit Ethernet et normes de 10G BASE-T comme spécifiques dans IEEE 802. 3-2015 et IEEE 802.3an, qui 10Gbps de soutien taux des données jusqu'à 30 mètres atteindre au-dessus du câble torsadé protégé de la catégorie 6A. Le module soutient les liaisons de transmission de données 10Gbps duplex avec 16 signaux de niveau de modulation d'impulsion en amplitude (PAM). Le module fournit à l'information périodique standard d'identification conforme SFP+ MSA, qui peut être accédé avec l'adresse d'A0h par l'intermédiaire de l'autobus 2wire périodique. IC physique peut également être accédé par l'intermédiaire de l'autobus 2wire périodique à l'adresse ACh.
Caractéristiques
SFF-8431 et SFF-8432 MSA Complant
IEEE 802.3az et 802.3an conformes
IEEE 802.3bz pour 5G&2.5G BASE-T
empreinte de pas Chaud-que l'on peut brancher de SFP
Débronchement de TX et fonction de visibilité directe de RX
Clôture entièrement métallique pour basse EMI Emissions
alimentation d'énergie simple de +3.3V
Consommation de puissance faible (2.5W max @ 30m)
Ensemble compact du connecteur RJ-45
Access à la couche physique IC par l'intermédiaire de l'autobus périodique à 2 fils
XFI/5GBASE-R/2500BASE-X/SGMII, Automatique-négociation de SGMII dessus
Automatique-négocie avec l'autre 10GBase-T PHYs
Appuis 100/1000Base-T utilisant le câble du chat 5e ou meilleur
Croisement de MDI/MDIX
Modes multiples de réalimentation pour examiner et dépanner
Surveillance intégrée de câble et diagnostic de lien
Appui de câble non protégé et protégé
Gamme fonctionnante de température de carter de 0°C à +70°C
RoHS conforme (sans plomb)
Applications
Ethernet 1.25Gigabit au-dessus de câble du chat 5e
Spécifications environnementales
| Paramètre | Symbole | Minute | Type | Maximum | Unités |
| Température de fonctionnement | Comité technique | 0 | +70 | ℃ | |
| Température de stockage | -40 | +85 | ℃ |
Interface de courant électrique
| Paramètre | symblo | Minute | Type | Maximum | Unités |
Notes/conditions |
| Approvisionnement actuel | Est | 500 | 757 | mA | la puissance 2.5W maximum sur la gamme complète du vlitage et de la note de précaution de temperature.see a soufflé | |
| Tension d'entrée | Vcc | 3,13 | 3,3 | 3,47 | V | Référencé à la terre |
| Tension maximum | Vmax | 3,6 | V |
Bas-speedsignals, electroniccharacteristics
| Paramètre | Symbole | Minute | Maximum | Unités | Notes/conditions |
| Le BAS de sortie de SFP | Vol. | 0 | 0,5 | V | 4.7k à 10k cabreur au host_Vcc, mesuré sur le côté de centre serveur du connecteur |
| HAUTE de sortie de SFP | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | 4.7k à 10k cabreur au host_Vcc, mesuré sur le côté de centre serveur du connecteur |
| SFP a entré BAS | VIL | 0 | 0,8 | V | 4.7k à 10k cabreur à Vcc, mesuré sur le côté de SFP du connecteur |
| HAUTE d'entrée de SFP | VIH | 2 |
Vcc+ 0,3 |
V | 4.7k à 10k cabreur à Vcc, mesuré sur le côté de SFP du connecteur |
Interface électrique ultra-rapide, transmission ligne-SFP
| Paramètre | Symbole | Minute | Type | Maximum | Unités | Notes/conditions |
| Ligne fréquence | FL | 800 | Mégahertz | codage 5-level, par IEEE 802,3 | ||
| Impédance de sortie de Tx | Zout, Tx | 100 | Ohm | Différentiel, pour toutes les fréquences entre 1MHz et 125MHz | ||
| Impédance de Rx Inout | Zin, Rx | 100 | Ohm | Différentiel, pour toutes les fréquences entre 1MHz et 125MHz |
Interface électrique ultra-rapide, centre-SFP
| Paramètre | Symbole | Minute | Type | Maximum | Unités | Notes/conditions |
| Oscillation finie simple d'entrée de données | Vinsing | 500 | 800 | 1100 | système mv | Différentiel |
| Oscillation finie simple de sortie de données | Voutsing | 500 | 800 | 1100 | système mv | Différentiel |
| Temps de hausse/automne | TR, Tf | 20 | 47 | picoseconde | 20%~80% | |
| Impédance d'entrée de Tx | Zin | 100 | ohm | Différentiel | ||
| Impédance d'entrée de Tx | Zout | 100 | ohm | Différentiel |
Caractéristiques générales
| Paramètre | Symbole | Minute | Type | Maximum | Unités | Notes/conditions |
| Taux de date | BR | 1 | 10 | Gb/s | Voir les notes 2 à 4 au-dessous d'IEEE 802,3 compatible. | |
| Longueur de câble | L | 30 | m | |||
| Notes | ||||||
| La tolérance d'horloge est de +/- 50 pages par minute. | ||||||
