Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-SB1G45LA2-CD

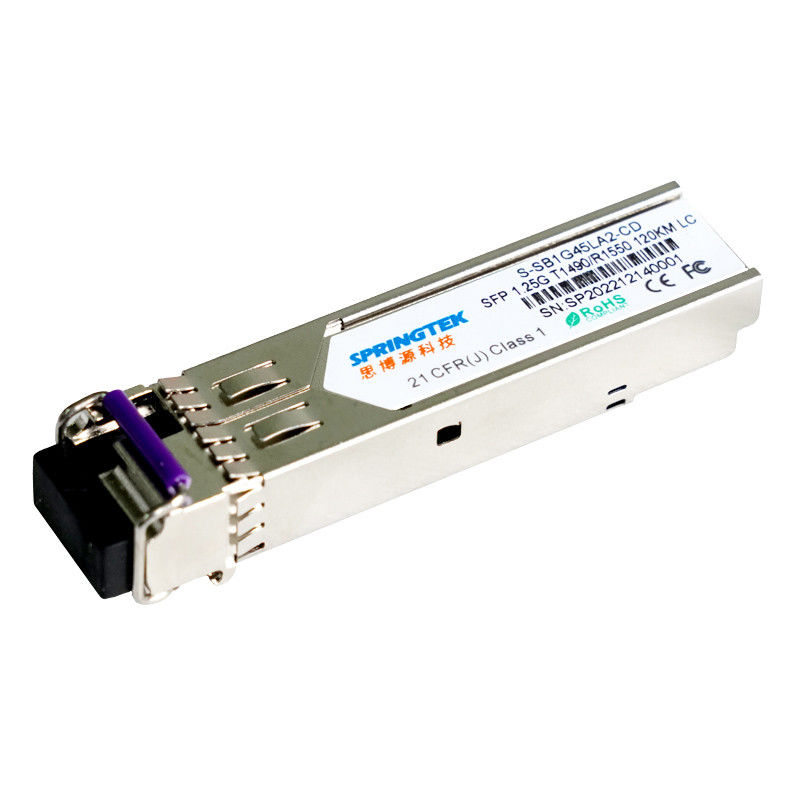

1.25GJ1490/R1550nm120kmBIDISFP Module émetteur-récepteur optique
Informations de commande
| Numéro d'article | Description du produit |
| S-SB1G45LA2-CD | BIDI SFP, 1.25Gbps, Tx1490/Rx1550nm, SM, 120km, 0ºC~+70ºC, Avec DDM |
| S-SB1G45LA2-ID | BIDI SFP, 1.25Gbps, Tx1490/Rx1550nm, SM, 120km, -40ºC~+85ºC, Avec DDM |
Description
Les émetteurs-récepteurs Springtek BIDI SFP sont des modules hautes performances et économiques prenant en charge 1,25 Gbps et une distance de transmission de 120 km avec SMF (9/125 μm).
L'émetteur-récepteur se compose de deux sections : un émetteur laser LD de 1 490 nm, une photodiode PIN intégrée à un amplificateur à transimpédance (TIA).L'émetteur-récepteur Springtek BIDI SFP satisfait aux exigences de sécurité laser de classe I.
L'émetteur-récepteur est compatible avec SFP Multi-Source Agreement (MSA) et SFF-8472.Pour plus d'informations, veuillez vous référer au SFP MSA.
Caractéristiques
Compatible avec SONET OC-24
Température du boîtier de fonctionnement :
Commercial : 0 à +70°C
Industriel : -40 à +85°C
Applications
Applications de fond de panier commutées
Interface routeur/serveur
Notes maximales absolues
| Paramètre | Symbole | Min | Tapez | Max | Unité |
| Tension d'alimentation | VCC | -0,5 | - | 4 | V |
| Plage de température de stockage | JS | -40 | - | 85 | °C |
| Humidité relative - Stockage | HRS | 0 | - | 95 | % |
| Humidité relative - Fonctionnement | HRO | 0 | - | 85 | % |
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Min | Tapez | Max | Unité |
| Plage de températures de fonctionnement du boîtier | TC | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Tension d'alimentation | Vcc | 3.14 | 3.3 | 3.47 | V |
| Courant d'alimentation | jecc | - | - | 300 | mA |
| Débit de données | BR | - | 1.25 | - | Gbit/s |
Caractéristiques électriques
| Caractéristiques électriques du transmetteur | ||||||
| Paramètre | Symbole | Min | Tapez | Max | Unité | |
| Oscillation différentielle de la tension d'entrée | VDANS | 400 | - | 2000 | mV | |
| Impédance d'entrée différentielle Tx | ZDANS | - | 100 | - | Ω | |
| Tension de désactivation de l'émetteur | VDIS | 2.0 | - | VCC+0,3 | V | |
| Tension d'activation de l'émetteur | VFR | 0 | - | 0,8 | V | |
| JDÉFAUTLogique haut | VTFH | 2.4 | - | VCC | V | |
| JDÉFAUTLogique bas | VTFL | VEE | - | VEE+0,4 | V | |
| Caractéristiques électriques du récepteur | ||||||
| Paramètre | Symbole | Min | Tapez | Max | Unité | |
| Oscillation de tension de sortie différentielle | VDEHORS | 400 | - | 1000 | mV | |
| Impédance de sortie différentielle Rx | ZDEHORS | - | 100 | - | Ω | |
| Tension d'assertion LOS | VLOSA | 2.4 | - | VCC | V | |
| Tension de désactivation LOS | VLOSD | VEE | - | VEE+0,4 | V | |
Caractéristiques optiques
| Caractéristiques de l'émetteur | ||||||
| Paramètre | Symbole | Min | Tapez | Max | Unité | Remarques |
| Type de laser | LD | |||||
| Débit de données | - | - | 1.25 | - | Go/s | |
| Plage de longueur d'onde centrale | λ | 1470 | 1490 | 1510 | nm | |
| Largeur spectrale @-20dB | Δλ | - | - | 1 | nm | |
| Puissance de lancement moyenne de l'émetteur OFF | PDÉSACTIVÉ | - | - | -40 | dBm | |
| Lancer la puissance optique | Moue | 0 | - | 5 | dBm | 1 |
| Taux d'extinction | Urgences | 9 | - | - | dB | |
| Diagramme de l'œil | Conforme aux masques pour les yeux IEEE802.3z lorsqu'ils sont filtrés | |||||
| Caractéristiques du récepteur | ||||||
| Type de récepteur | BROCHE | |||||
| Débit de données | - | - | 1.25 | - | Go/s | |
| Longueur d'onde centrale de fonctionnement | λ | 1500 | 1550 | 1580 | nm | |
| Sensibilité du récepteur | Sén | - | - | -30 | dBm | 2 |
| Surcharge du récepteur | PASSIS | -3 | - | - | dBm | |
| Assertion LOS | LOSA | -45 | - | - | dBm | |
| LOS De-Assert | LOSD | - | - | -30 | dBm | |
| Hystérésis LOS | LOSH | 0,5 | 3 | 5 | dB | |
| Remarques | ||||||
|
1. Les chiffres de puissance moyenne sont uniquement informatifs, selon IEEE802.3z 2. Mesuré avec 27-1 PRBS@1.25Gbps,BER<10-12 |
||||||
