Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-SP1GR01-C

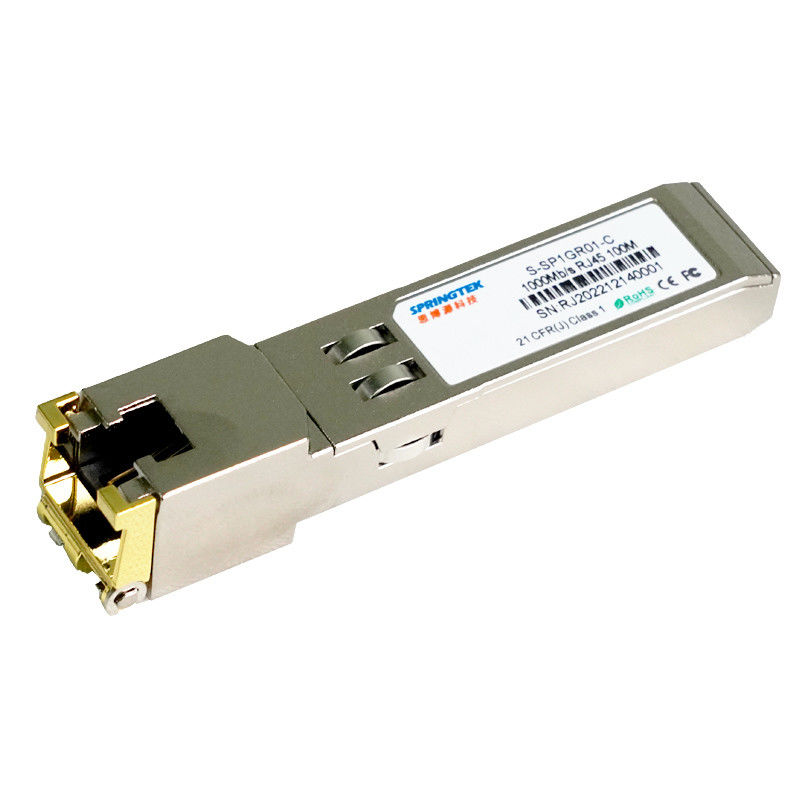

1000 module optique d'émetteur-récepteur de l'en cuivre 100 m SFP deBASE-T
L'information de commande
| Numéro de la pièce | Description de produit |
| S-SP1GR01-C | SFP, 1000Mb/s, de cuivre, RJ45 100M, 0ºC~+70ºC |
Description
Les émetteurs-récepteurs d'en cuivre de Springtek 1000BASE-T SFP est haute performance, module rentable conforme avec Gigabit Ethernet et normes 1000BASE-T aussi spécifiques dans IEEE 802. 3-2002 et IEEE 802.3ab, qui 1000Mbps de soutien taux des données jusqu'à 100 mètres atteindre au-dessus du câble torsadé non protégé de la catégorie 5 (JUJUBE <10-12>
Caractéristiques
Débronchement de TX et visibilité directe de RX/sans fonction de visibilité directe
Clôture entièrement métallique pour le bas IEM
alimentation d'énergie simple de C.C de +3.3V
Dissipation de puissance faible (W 1,05 typique)
Access à la couche physique IC par l'intermédiaire de l'autobus périodique à 2 fils
Opération de 1000 BASE-T dans des systèmes hôtes avec l'interface de SERDES
Gamme fonctionnante de température de carter de 0°C à +70°C
RoHS conforme (sans plomb)
Applications
Spécifications environnementales
| Paramètre | Symbole | Minute | Type | Maximum | Unités |
| Température de fonctionnement | Comité technique | 0 | +70 |
℃ |
|
| Température de stockage | -40 | +85 | ℃ |
interface de courant électrique de +3.3V
| Paramètre | symblo | Minute | Type | Maximum | Unités | Notes/conditions |
| Approvisionnement actuel | Est | 500 | 757 | mA | la puissance 2.5W maximum sur la gamme complète du vlitage et de la note de précaution de temperature.see a soufflé | |
| Tension d'entrée | Vcc | 3,13 | 3,3 | 3,47 | V | Référencé à la terre |
| Tension maximum | Vmax | 3,6 | V |
Bas-speedsignals, electroniccharacteristics
| Paramètre | Symbole | Minute | Maximum | Unités | Notes/conditions |
| Le BAS de sortie de SFP | Vol. | 0 | 0,5 | V | 4.7k à 10k cabreur au host_Vcc, mesuré sur le côté de centre serveur du connecteur |
| HAUTE de sortie de SFP | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | 4.7k à 10k cabreur au host_Vcc, mesuré sur le côté de centre serveur du connecteur |
| SFP a entré BAS | VIL | 0 | 0,8 | V | 4.7k à 10k cabreur à Vcc, mesuré sur le côté de SFP du connecteur |
| HAUTE d'entrée de SFP | VIH | 2 |
Vcc+ 0,3 |
V | 4.7k à 10k cabreur à Vcc, mesuré sur le côté de SFP du connecteur |
| Paramètre | Symbole | Minute | Type | Maximum | Unités | Notes/conditions |
| Ligne fréquence | FL | 125 | Mégahertz | codage 5-level, par IEEE 802,3 | ||
| Impédance de sortie de Tx | Zout, Tx | 100 | Ohm | Différentiel, pour toutes les fréquences entre 1MHz et 125MHz | ||
| Impédance de Rx Inout | Zin, Rx | 100 | Ohm | Différentiel, pour toutes les fréquences entre 1MHz et 125MHz |
Interface électrique ultra-rapide, centre-SFP
| Paramètre | Symbole | Minute | Type | Maximum | Unités | Notes/conditions |
| Oscillation finie simple d'entrée de données | Vinsing | 250 | 1200 | mA | Simple fini | |
| Oscillation finie simple de sortie de données | Voutsing | 350 | 800 | mA | Simple fini | |
| Temps de hausse/automne | Zin, Rx | 175 | picoseconde | 20%~80% | ||
| Impédance d'entrée de Tx | Zin | 50 | Ohm | Simple fini | ||
| Impédance d'entrée de Tx | Zout | 50 | Ohm | Simple fini |
Caractéristiques générales
| Paramètre | Symbole | Minute | Type | Maximum | Unités | Notes/conditions |
| Débit | BR | 10 | 1000 | Mb/sec | IEEE802.3compatible | |
| Notes | ||||||
| la tolérance 1.Clock est de +/- 50 pages par minute. | ||||||
