Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-SP1MR01-C

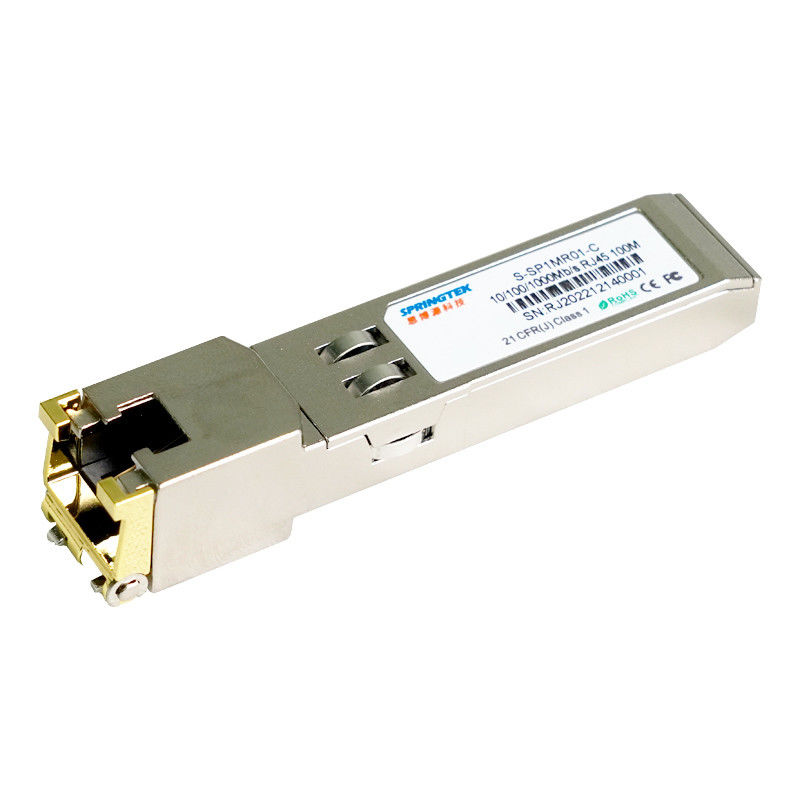

10/100/1000BASE-T module optique d'émetteur-récepteur de l'en cuivre 100 m SFP
L'information de commande
| Numéro de la pièce | Description de produit |
| S-SP1MR01-C | SFP, 10/100/1000Mb/s, de cuivre, RJ45 100M, 0ºC~+70ºC |
Description
L'émetteur-récepteur de SFP d'en cuivre de Springtek GLC-T 10/100/1000BASE-T est haute performance, module rentable conforme avec Gigabit Ethernet et normes 10/100/1000BASE-T aussi spécifiques dans IEEE 802. 3-2002 et IEEE 802.3ab, qui soutenant 100 mètres pour atteindre au-dessus du câble torsadé non protégé de la catégorie 5.
Le GLC-T10/100/1000 soutient des liaisons de transmission de données duplex avec 5 signaux de niveau de modulation d'impulsion en amplitude (PAM). Chacune des quatre paires dans le câble est employé avec le taux de symbole à 250Mbps sur chaque paire.
Le GLC-T10/100/1000 fournit à l'information périodique standard d'identification conforme SFP MSA, qui peut être accédé avec l'adresse d'A0h par l'intermédiaire du protocole périodique à 2 fils de CMOS EEPROM. IC physique peut également être accédé par l'intermédiaire de l'autobus périodique à 2 fils à l'adresse ACh.
Caractéristiques
Clôture entièrement métallique pour le bas IEM
Dissipation de puissance faible
L'information produit détaillée dans EEPROM
alimentation d'énergie simple de +3.3V
Access à la couche physique IC par l'intermédiaire de l'autobus périodique à 2 fils
10/100/1000 opération de BASE-T dans des systèmes hôtes avec l'interface de SGMII
Conforme avec SFP MSA
Conforme avec IEEE DST 802.3TM-2002
Conforme avec la partie 15, classe B de la FCC 47 CFR
Gamme fonctionnante de température de carter de 0°C à +70°C
RoHS conforme (sans plomb)
Applications
Commutateur/routeur à commuter/lien de routeur
L'entrée-sortie à grande vitesse pour le dossier divise
Spécifications environnementales
| Paramètre | Symbole | Minute | Type | Maximum | Unités |
| Température de fonctionnement | Dessus | -0 | 85 | °C | |
| Température de stockage | Tsto | -40 | 100 | °C |
Interface de courant électrique
| Paramètre | symblo | Minute | Type | Maximum | Unités | Notes/conditions |
| Approvisionnement actuel | Est | 320 | 375 | mA | puissance 1.2W maximum sur la gamme complète de la tension et de la température. Voir la note de précaution ci-dessous | |
| Tension d'entrée | Vcc | 3,13 | 3,3 | 3,47 | V | Référencé à la terre |
| Courant de montée subite | Isurge | 30 | mA | Prise chaude au-dessus du courant équilibré. Voir la note de précaution | ||
| Précaution : La puissance et le courant de montée subite sont plus hauts que les valeurs spécifiques dans SFP MSA | ||||||
Bas-speedsignals
| Paramètre | Symbole | Minute | Maximum | Unités | Notes/conditions |
| Le BAS de sortie de SFP | Vol. | 0 | 0,5 | V | 4.7k à 10k cabreur au host_Vcc. |
| HAUTE de sortie de SFP | VOH | host_Vcc -0,5 | host_Vcc + 0,3 | V | 4.7k à 10k cabreur au host_Vcc. |
| SFP a entré BAS | VIL | 0 | 0,8 | V | 4.7k à 10k cabreur à Vcc. |
| HAUTE d'entrée de SFP | 2 | Vcc + 0,3 V | V | 4.7k à 10k cabreur à Vcc. |
| Paramètre | Symbole | Minute | Type | Maximum | Unités | Notes/conditions |
| Ligne fréquence | la Floride | 125 | Mégahertz | codage 5-level, par IEEE 802,3 | ||
| Impédance de sortie de Tx | Zout, TX | 100 | Ohm | Différentiel | ||
| Impédance d'entrée de Rx | Zin, RX | 100 | Ohm | Différentiel |
Interface électrique ultra-rapide, centre-SFP
| Paramètre | Symbole | Minute | Type | Maximum | Unités | Notes/conditions |
| Oscillation finie simple d'entrée de données | Vinsing | 250 | 1200 | mA | Simple fini | |
| Oscillation finie simple de sortie de données | Voutsing | 350 | 100 | 800 | mA | Simple fini |
| Temps de hausse/automne | Zin, Rx | 175 | picoseconde | 20%~80% | ||
| Impédance d'entrée de Tx | Zin | 50 | Ohm | Simple fini | ||
| Impédance d'entrée de Tx | Zout | 50 | Ohm | Simple fini |
Caractéristiques générales
| Paramètre | Symbole | Minute | Type | Maximum | Unités | Notes/conditions |
| Débit | BR | 10 | 1 000 | Mb/s | IEEE 802,3 compatible. | |
| Longueur de câble | L | 100 | m | Catégorie 5 UTP. JUJUBES <10-12> | ||
| Notes : | ||||||
|
1. La tolérance d'horloge est de +/- 50 pages par minute 2. Par défaut, le GLC-T10/100/1000 est un dispositif duplex en mode principal préféré 3. La détection automatique de croisement est permise. Le câble externe de croisement n'est pas exigé 4. 10/100/1000 opération de BASE-T exige du système hôte d'avoir une interface de SGMII 5. sans des horloges, avec un SERDES qui ne soutient pas SGMII, le module fonctionnera à 1000BASE-T seulement. |
||||||
