Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-SD1GDWL40-CD

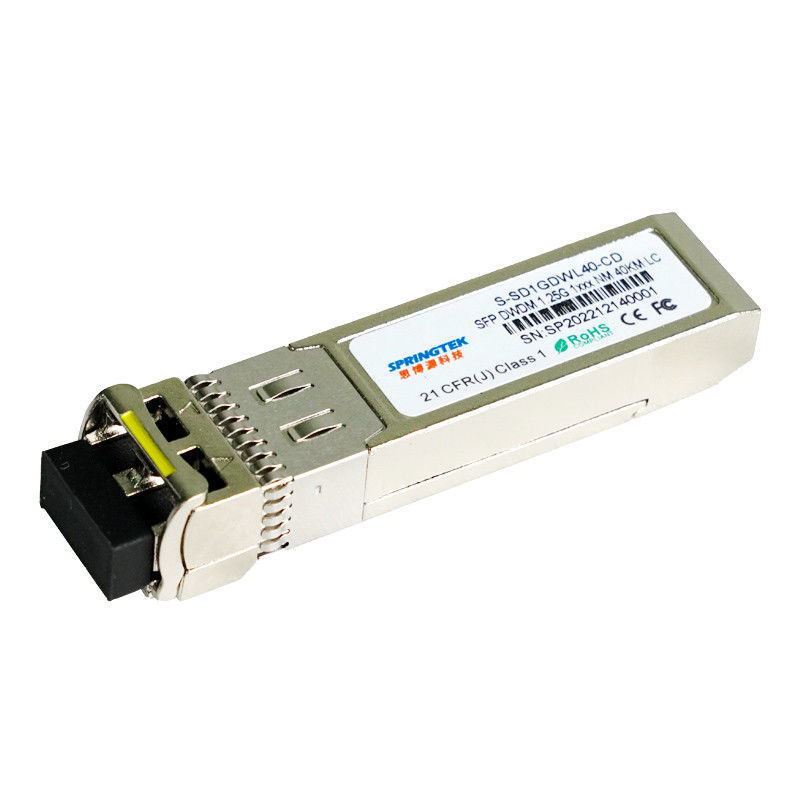

Module optique compatible 1.25Gbps SMF LC de Cisco DWDM C17~C61 40km SFP avec DDM
L'information de commande
| Numéro de la pièce | Description de produit |
| S-SD1GDWL40-CD-xx | SFP, DWDM 1.25Gbps, 1510nm~1610nm, SM, LC, 40km, 0ºC~+70ºC, avec DDM |
| XX=17~61 (C-bande de la Manche d'UIT) 62~16 (bande L de la Manche d'UIT) | |
Description
L'émetteur-récepteur de Springtek DWDM SFP montre l'excellente stabilité de longueur d'onde, soutenant l'opération au canal de 100 gigahertz, module rentable. Il est conçu pour le CSAD de DWDM SONET/, le Gigabit Ethernet et les applications de la Manche de fibre.
L'émetteur-récepteur se compose de deux sections : La section d'émetteur incorpore un laser colded de DFB. Et la section de récepteur se compose d'une photodiode d'APD intégrée avec des modules de TIA.Springtek DWDM SFP pour répondre à des exigences de sécurité des lasers de la classe I.
L'émetteur-récepteur de DWDM SFP fournit une interface de surveillance augmentée, qui permet l'accès en temps réel aux paramètres d'emploi de dispositif tels que la température d'émetteur-récepteur, courant de polarisation de laser, puissance optique transmise, a reçu la puissance et la tension d'alimentation optique d'émetteur-récepteur, la température de laser et le courant TECHNIQUE.
Caractéristiques
opération 1.25Gbps
Approprié pour l'usage dans des systèmes de l'espacement de canal 100GHz DWDM
Détecteur photoélectrique de DWDM DFB et d'APD pour la transmission de 40km
Conforme avec DWDM SFP MSA avec le récipient duplex de LC
Surveillance diagnostique de Digital
Démarrage à froid la conformité de longueur d'onde
Température de carter fonctionnante : 0 à +70°C
RoHS conforme (sans plomb
Applications
Ethernet IEEE 802.3ae
La Manche de fibre
Capacités absolues
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Tension d'alimentation électrique | Vcc | -0,3 | 4 | V | |
| Température ambiante de température de stockage | Solides totaux | -40 | 85 | °C | |
| Hygrométrie - stockage | RHS | 0 | 95 | % | |
| Hygrométrie - fonctionnant | RHO | 0 | 85 | % |
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Chaîne de température de fonctionnement de cas | Comité technique | -5 | - | 70 | °C |
| Tension d'alimentation électrique | Vcc | 3,14 | 3,3 | 3,47 | V |
| Approvisionnement actuel | Icc | - | - | 380 | mA |
Caractéristiques d'émetteur – optiques
| Paramètre | Symbole | Minute | Typique | Maximum | Unité |
| Données Rate Multirate | Mra | 155 | 1250 | 2667 | Mbps |
| Longueur d'onde centrale (solénoïdes)△ | LC | LC -25 | LC | LC +25 | P.M. |
| Longueur d'onde centrale (EOL)▲ | LC | LC -100 | LC | lc+100 | P.M. |
| Optique transmettez la puissance | PO | 0 | - | 5 | dBm |
| Rapport latéral de suppression de mode | SMSR | 30 | - | - | DB |
| Optique transmettez la puissance (handicapée) | PTX_DISABLE | - | - | -40 | dBm |
| Rapport d'extinction | ER | 8,2 | - | DB | |
| Espacement de la Manche | ∆f | - | 100 | - | Gigahertz |
| Génération de frousse | TJP-P | - | - | 70 | mUI |
| Largeur spectrale (- 20dB) | Dl20 | - | 0,1 | 0,3 | nanomètre |
| Masque d'oeil | Conforme avec le noyau GR-253-CORE et UIT G.957 de Bell pour SONET/SDH et avec IEEE 802.3ae pour l'Ethernet et la Manche de fibre | ||||
Caractéristiques d'émetteur – électriques
| Paramètre | Symbole | Minute | Typique | Maximum | Unité |
| Tension d'alimentation | VccTX | 3,13 | 3,3 | 3,47 | V |
| PECL/CML a entré | VtxDIFF | 500 | - | 1600 | système mv |
| Hausse d'entrée/automne | TR/TF | - | - | 160 | picoseconde |
| Défaut de TX-défaut | Vf | 2 | - | Vcc | V |
| Normale de TX-défaut | Navigation verticale | Vé | - | Vee+0.5 | V |
| TX_DISABLE (a affirmé) | VDH | 2 | - | Vcc | V |
| TX_DISABLE (nié) | VDL | Vé | - | Vee+0.8 | V |
Caractéristiques de récepteur d'APD – optiques
| Paramètre | Symbole | Minute | Typique | Maximum | Unité |
| Sensibilité de récepteur (OC24) | Rsens-1 | - | -30 | -28 | dBm |
| Sensibilité de récepteur (OSNR = 20dB) | Rsens-2 | - | - | -24 | dBm |
| Puissance d'entrée maximum | RX-surcharge | - | - | -7 | dBm |
| Longueur d'onde fonctionnante d'entrée | λ | 1528 | - | 1564 | nanomètre |
| Réflectivité | Rrx | - | - | -27 | DB |
| Perte de signal affirmée | -40 | - | - | dBm | |
| La visibilité directe De-a affirmé | - | - | -28 | dBm | |
| Hystérésis de visibilité directe | 0,5 | - | - | DB |
Caractéristiques de récepteur d'APD – électriques
| Paramètre | Symbole | Minute | Typique | Maximum | Unité |
| Sensibilité de récepteur (OC24) | Rsens-1 | - | -30 | -28 | dBm |
| Sensibilité de récepteur (OSNR = 20dB) | Rsens-2 | - | - | -24 | dBm |
| Puissance d'entrée maximum | RX-surcharge | - | - | -7 | dBm |
| Longueur d'onde fonctionnante d'entrée | λ | 1528 | - | 1564 | nanomètre |
| Réflectivité | Rrx | - | - | -27 | DB |
| Perte de signal affirmée | -40 | - | - | dBm | |
| La visibilité directe De-a affirmé | - | - | -28 | dBm | |
| Hystérésis de visibilité directe | 0,5 | - | - | DB |
Synchronisations à vitesse réduite de signal électrique
| Paramètre | Symbole | Minute | Typique | Maximum | Unité |
| Le débronchement de TX nient le temps | tonne | - | - | 20 | Mme |
| Le débronchement de TX affirment le temps | t-off | - | - | 20 | Mme |
| Heure d'initialiser, y compris la remise de TX_FAULT | t_init | - | - | 300 | Mme |
| Temps de démarrage | t_startup | - | - | 90 | s |
| TX_FAULT/INT affirment le temps | t_fault | - | - | 50 | Mme |
| TX_DISABLE à remettre à zéro | t_reset | 10 | - | - | Mme |
| La visibilité directe affirment le temps | t_los_on | - | - | 100 | nous |
| La visibilité directe nient le temps | t_los_off | - | - | 100 | nous |
| Fréquence de base périodique d'identification | f_serial_clock | - | - | 100 | kilohertz |
