Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-SC1GCWLA2-CD-XX

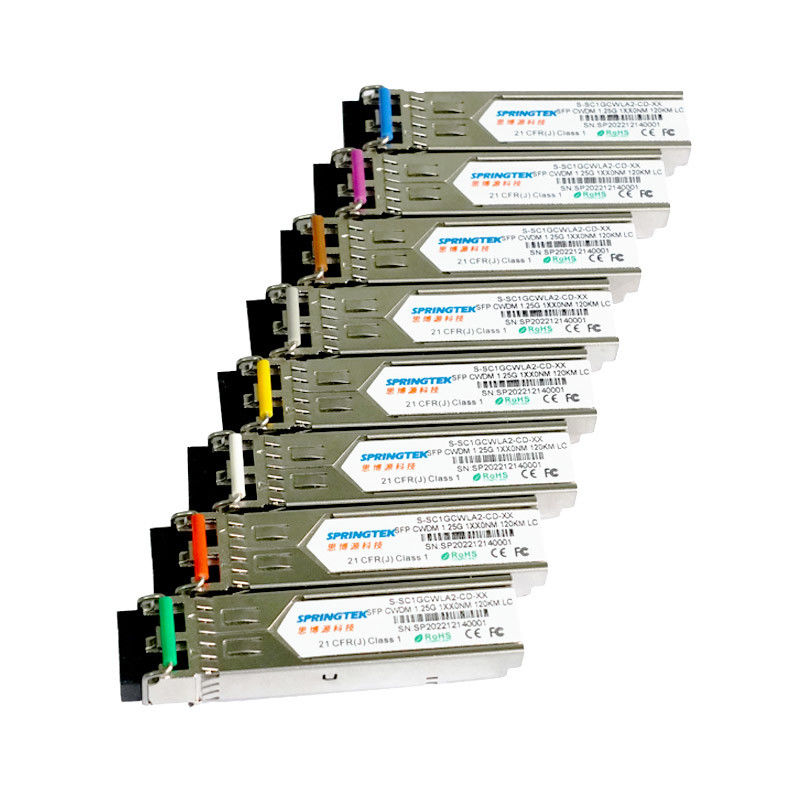

OEM Cisco 1270~1610nm compatible LC 1.25Gbps 120km CWDM SFP avec le module d'émetteur-récepteur de DDM
L'information de commande
| Numéro de la pièce | Description de produit |
| S-SC1GCWLA2-CD-xx | SFP, 1.25Gbps, CWDM1270nm~1610nm, SM, 120km, LC, 0ºC~+70ºC, avec DDM |
| S-SC1GCWLA2-ID-xx | SFP, 1.25Gbps, CWDM1270nm~1610nm, SM, 120km, LC, -40ºC~+85ºC, avec DDM |
Description
Les émetteurs-récepteurs de Springtek CWDM SFP sont haute performance, modules rentables soutenant la distance de 1.25Gbps et de transmission de 120km avec SMF.
L'émetteur-récepteur se compose de trois sections : un émetteur de CWDM LD, une photodiode d'APD intégrée avec un préamplificateur de transport-impédance (TIA). Modules de Springtek CWDM SFP répondre à des exigences de sécurité des lasers de la classe I.
Les émetteurs-récepteurs sont compatibles avec l'accord multisource de SFP (MSA) et le SFF-8472. Pour de plus amples informations, référez-vous svp à SFP MSA.
Caractéristiques
opération 1.25Gbps
alimentation d'énergie simple de +3.3V
Performant et rentable
Détecteur photoélectrique de CWDM LD et d'APD pour la transmission de 120km
Conforme avec SFP MSAand SFF-8472 avec le récipient duplex de LC
Surveillance diagnostique de Digital
Compatible avec SONET OC-24
Température de carter fonctionnante : 0 à +70°C -40 à +85°C
RoHS conforme (sans plomb)
Applications
La Manche de fibre de gigabit
Commutateur pour commuter l'interface
Applications commutées de carte mère
Interface de routeur/serveur
D'autres systèmes de transmission optiques
Capacités absolues
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Tension d'alimentation électrique | Vcc | -0,5 | 4 | V | |
| Température ambiante de température de stockage | Solides totaux | -40 | 85 | °C | |
| Hygrométrie - stockage | RHS | 0 | 95 | % | |
| Hygrométrie - fonctionnant | RHO | 0 | 85 | % |
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Chaîne de température de fonctionnement de cas | Comité technique | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Tension d'alimentation électrique | Vcc | 3,14 | 3,3 | 3,47 | V |
| Approvisionnement actuel | Icc | - | - | 300 | mA |
| Débit | BR | - | 1,25 | - | GBP |
Caractéristiques électriques
| Caractéristiques électriques d'émetteur | ||||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité | |
| Oscillation de tension différentielle à l'entrée | VIN | 400 | - | 2000 | système mv | |
| Le différentiel de Tx a entré Impendence | ZIN | - | 100 | - | Ω | |
| Tension de débronchement d'émetteur | VDIS | 2,0 | - | VCC +0,3 | V | |
| L'émetteur permettent la tension | TSV | 0 | - | 0,8 | V | |
| Haute de logique de TFAULT | VTFH | 2,4 | - | VCC | V | |
| Le bas de logique de TFAULT | VTFL | VÉ | - | VÉ +0,4 | V | |
| Caractéristiques électriques de récepteur | ||||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité | |
| Oscillation de tension de sortie différentielle | VOUT | 400 | - | 1000 | système mv | |
| Le différentiel de Rx a produit Impendence | ZOUT | - | 100 | - | Ω | |
| La visibilité directe affirment la tension | VLOSA | 2,4 | - | VCC | V | |
| La visibilité directe De-affirment la tension | VLOSD | VÉ | - | VÉ +0,4 | V | |
Caractéristiques optiques et électriques
| Caractéristiques d'émetteur | ||||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité | Notes |
| Type de laser | CWDM-LD | |||||
| Débit | - | - | 1,25 | - | Gb/s | |
| Gamme de longueurs d'onde centrale | λ | λc – 6,5 | λc | λc +6,5 | nanomètre | 1 |
| Width@-20dB spectral | Δλ | - | - | 1 | nanomètre | |
| Puissance moyenne de lancement d'émetteur | POFF | - | - | -40 | dBm | |
| Puissance optique de lancement | Tacaud | 0 | - | 5 | dBm | 2 |
| Rapport d'extinction | ER | 8,5 | - | - | DB | |
| Caractéristiques de récepteur | ||||||
| Type de récepteur | APD | |||||
| Débit | - | - | 1,25 | - | Gb/s | |
| Longueur d'onde centrale fonctionnante | λ | 1260 | - | 1610 | nanomètre | |
| Sensibilité de récepteur (OMA) | Sénateur | - | - | -31 | dBm | 3 |
| Surcharge de récepteur | PSAT | -8 | - | - | dBm | |
| La visibilité directe affirment | LOSA | -45 | - | - | dBm | |
| La visibilité directe De-affirment | LOSD | - | - | -31 | dBm | |
| Hystérésis de visibilité directe | LOSH | 0,5 | 3 | 5 | DB | |
| Notes | ||||||
|
1.λc=1270nm, 1290nm, 1310nm, 1330nm, 1350nm, 1370nm, 1390nm, 1410nm, 1430nm, 1450nm, 1470nm, 1490nm, 1510nm, 1530nm, 1550nm, 1570nm, 1590nm, 1610nm, 2. Les chiffres de puissance moyenne sont instructifs seulement, spécifique dans IEEE802.3z 3. Mesuré avec 27 - 1 PRBS@1.25Gbps, BER-12<10> |
||||||
Caractéristiques générales
| Paramètre | Symbole | Minute | Type | Maximum | Unité | Notes |
| Débit binaire | BR | - | 1,25 | - | Gb/s | |
| Rapport d'erreur de bit | JUJUBES | - | - | 10-12 |
