Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-SP2G31L2K-CD

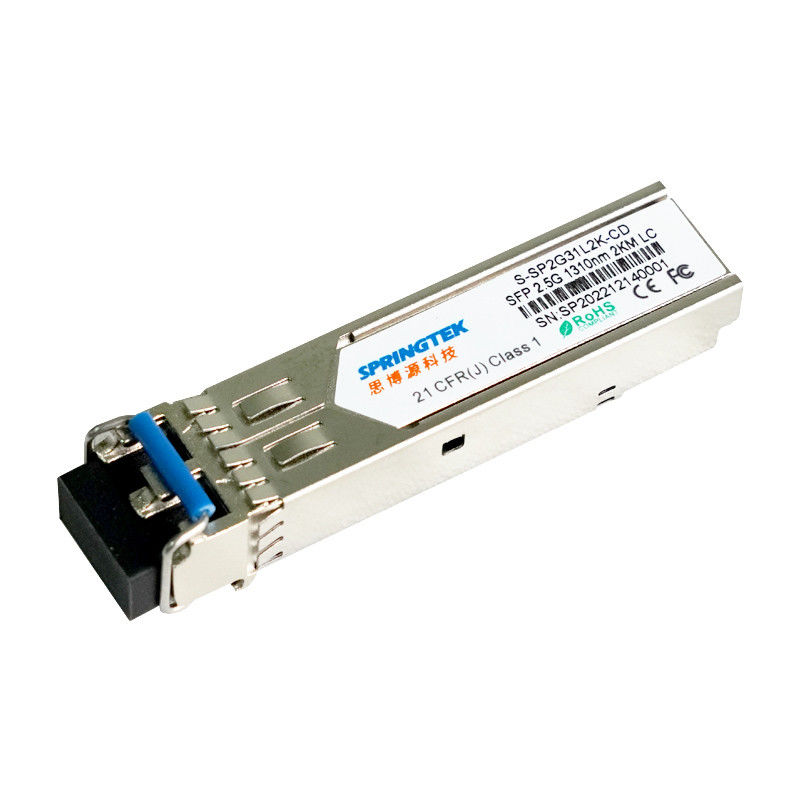

WDM compatible LC 2.5G 1310nm d'émetteurs-récepteurs de SFP 2km Cisco avec le module optique d'émetteurs-récepteurs de DDM
L'information de commande
| Numéro de la pièce | Description de produit |
| S-SP2G31L2K-CD | SFP, 2.5Gbps, 1310nm, SM, 2km, LC, 0ºC~+70ºC, avec DDM |
| S-SP2G31L2K-ID | SFP, 2.5Gbps, 1310nm, SM, 2km, LC, -40ºC~+85ºC, avec DDM |
Description
Les émetteurs-récepteurs de Springtek SFP sont haute performance, modules rentables soutenant la distance de 2.5Gbps et de transmission de 2km avec SMF.
L'émetteur-récepteur se compose de trois sections : un émetteur de 1310nm LD, une photodiode de PIN intégrée avec un préamplificateur de transport-impédance (TIA). Modules de Springtek SFP répondre à des exigences de sécurité des lasers de la classe I.
Les émetteurs-récepteurs sont compatibles avec l'accord multisource de SFP (MSA) et le SFF-8472. Pour de plus amples informations, référez-vous svp à SFP MSA.
Caractéristiques
opération 2.5Gbps
alimentation d'énergie simple de +3.3V
Performant et rentable
1310nm LD et détecteur photoélectrique de PIN pour la transmission de 2km
Conforme avec SFP MSAand SFF-8472 avec le récipient duplex de LC
Surveillance diagnostique de Digital
Compatible avec SONET OC-48
Température de carter fonctionnante : 0 à +70°C -40 à +85°C
RoHS conforme (sans plomb)
Applications
la Manche de la fibre 2X
La Manche de fibre de gigabit
Commutateur pour commuter l'interface
Applications commutées de carte mère
Interface de routeur/serveur
D'autres systèmes de transmission optiques
Capacités absolues
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Tension d'alimentation électrique | Vcc | -0,5 | 4 | V | |
| Température ambiante de température de stockage | Solides totaux | -40 | 85 | °C | |
| Hygrométrie - stockage | RHS | 0 | 95 | % | |
| Hygrométrie - fonctionnant | RHO | 0 | 85 | % |
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Chaîne de température de fonctionnement de cas | Comité technique | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Tension d'alimentation électrique | Vcc | 3,14 | 3,3 | 3,47 | V |
| Approvisionnement actuel | Icc | - | - | 300 | mA |
| Débit | BR | - | 2,5 | - | GBP |
Caractéristiques électriques
| Caractéristiques électriques d'émetteur | ||||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité | |
| Oscillation de tension différentielle à l'entrée | VIN | 400 | - | 2000 | système mv | |
| Le différentiel de Tx a entré Impendence | ZIN | - | 100 | - | Ω | |
| Tension de débronchement d'émetteur | VDIS | 2,0 | - | VCC +0,3 | V | |
| L'émetteur permettent la tension | TSV | 0 | - | 0,8 | V | |
| Haute de logique de TFAULT | VTFH | 2,4 | - | VCC | V | |
| Le bas de logique de TFAULT | VTFL | VÉ | - | VÉ +0,4 | V | |
| Caractéristiques électriques de récepteur | ||||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité | |
| Oscillation de tension de sortie différentielle | VOUT | 400 | - | 1000 | système mv | |
| Le différentiel de Rx a produit Impendence | ZOUT | - | 100 | - | Ω | |
| La visibilité directe affirment la tension | VLOSA | 2,4 | - | VCC | V | |
| La visibilité directe De-affirment la tension | VLOSD | VÉ | - | VÉ +0,4 | V | |
Caractéristiques optiques et électriques
| Caractéristiques d'émetteur | ||||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité | Notes |
| Type de laser | LD | |||||
| Débit | - | - | 2,5 | - | Gb/s | |
| Gamme de longueurs d'onde centrale | λ | 1260 | 1310 | 1360 | nanomètre | |
| Largeur spectrale de RMS | Δλ | - | - | 1 | nanomètre | |
| Puissance moyenne de lancement d'émetteur | POFF | - | - | -40 | dBm | |
| Puissance optique de lancement | Tacaud | -10 | - | -3 | dBm | 1 |
| Rapport d'extinction | ER | 8,2 | - | - | DB | |
| Caractéristiques de récepteur | ||||||
| Type de récepteur | PIN | |||||
| Débit | - | - | 2,5 | - | Gb/s | |
| Longueur d'onde centrale fonctionnante | λ | 1260 | 1310 | 1610 | nanomètre | |
| Sensibilité de récepteur (OMA) | Sénateur | - | - | -18 | dBm | 2 |
| Surcharge de récepteur | PSAT | 0 | - | - | dBm | |
| La visibilité directe affirment | LOSA | -35 | - | - | dBm | |
| La visibilité directe De-affirment | LOSD | - | - | -18 | dBm | |
| Hystérésis de visibilité directe | LOSH | 0,5 | 3 | 5 | DB | |
| Notes | ||||||
|
1. La puissance optique est lancée dans SMF. 2. Mesuré avec 223-1 PRBS@2.5Gbps, BER-12<10> |
||||||
Caractéristiques générales
| Paramètre | Symbole | Minute | Type | Maximum | Unité | Notes |
| Débit binaire | BR | - | 2,5 | - | Gb/s | |
| Rapport d'erreur de bit | JUJUBES | - | - | 10-12 |
