Lieu d'origine:
Wuhan Chine
Nom de marque:
Springtek
Certification:
ISO9001 RoHS FCC CE
Numéro de modèle:
S-PP2531L10-CD

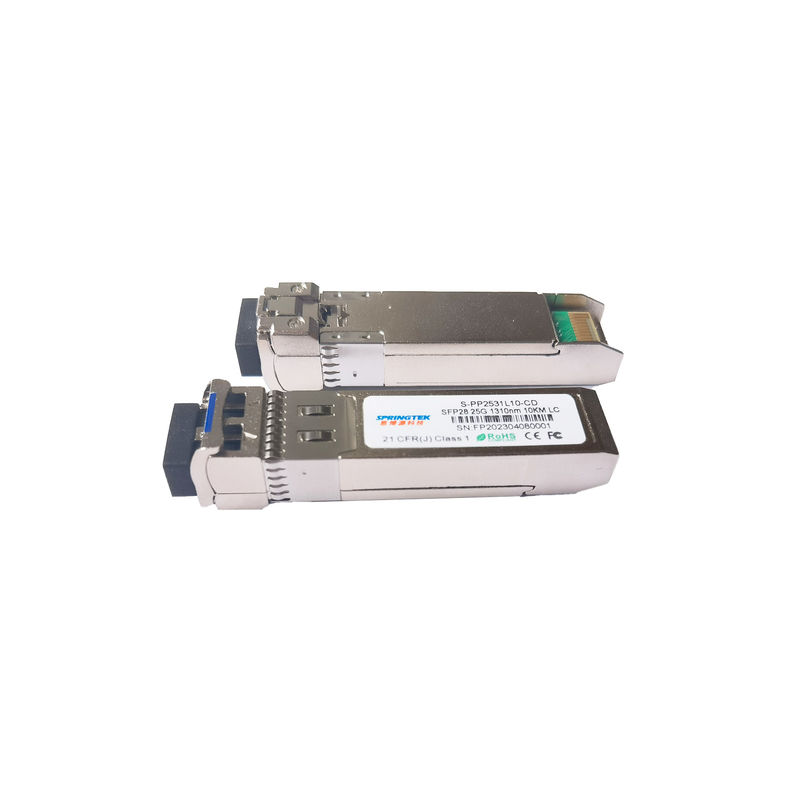

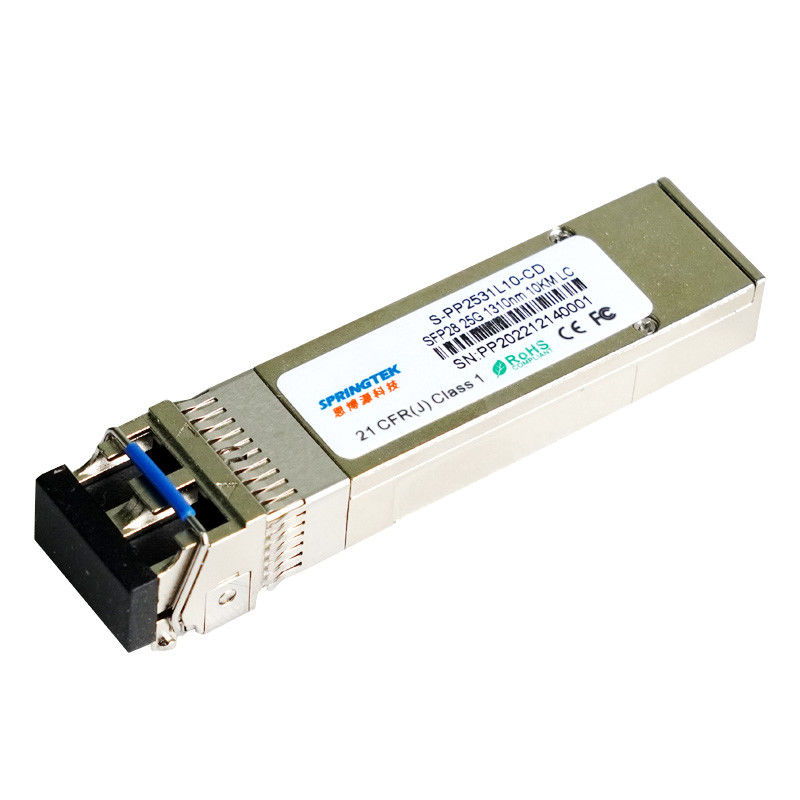

25 module optique d'émetteur-récepteurdeGBP1310nm 10kilomètreSFP28
L'information de commande
| Numéro de la pièce | Description de produit |
| S-PP2531L10-CD | SFP28, 25.78Gbps, 1310nm, LC, SMF, 10km, 0ºC~+70ºC, avec DDM |
Description
L'émetteur-récepteur de Springtek SFP28 est conçu pour transmettre et recevoir des données optiques au-dessus de la fibre optique de mode unitaire pour la longueur de lien 10km.
L'interface électrique de module de SFP28 10km est conforme selon des caractéristiques électriques de SFI. L'impédance d'entrée d'émetteur et de sortie de récepteur est de 100 ohms de différentielle. Les lignes de données sont intérieurement C.A. couplées. Le module fournit l'arrêt différentiel et ramène le différentiel à la conversion de mode commune pour l'arrêt de signal de qualité et le bas IEM.
Caractéristiques
Interface optique duplex de LC
émetteur de 1310nm DFB, récepteur de PIN
Applicable pour la connexion de 10km SMF
Logement entièrement métallique pour la représentation supérieure d'IEM
Alimentation de l'énergie 3.3V simple
puissance 1.5W maximum
La solution rentable de SFP+, permet un plus haut port
densités et plus grande largeur de bande
Température de carter fonctionnante : 0 à +70°C
Compatible avec RoHS
Applications
eCPRI&CPRI
Capacités absolues
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Tension d'alimentation électrique | Vcc | -0,5 | 4 | V | |
| Température ambiante de température de stockage | Solides totaux | -40 | 85 | °C | |
| Hygrométrie - stockage | RHS | 0 | 95 | % | |
| Hygrométrie - fonctionnant | RHO | 0 | 85 | % |
Conditions de fonctionnement recommandées
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Chaîne de température de fonctionnement de cas | Comité technique | 0 | +70 | °C | |
| Tension d'alimentation électrique | Vcc | 3,14 | 3,3 | 3,47 | V |
| Approvisionnement actuel | Icc | 600 | mA | ||
| Débit | BR | - | 25,78 | - | GBP |
Caractéristiques électriques
| Caractéristiques électriques d'émetteur | |||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Oscillation de tension différentielle à l'entrée | VIN | 200 | - | 900 | système mv |
| Le différentiel de Tx a entré Impendence | ZIN | - | 100 | - | Ω |
| Tension de débronchement d'émetteur | VDIS | 2,0 | - | VCC +0,3 | V |
| L'émetteur permettent la tension | TSV | 0 | - | 0,8 | V |
| Haute de logique de TFAULT | VTFH | 2,4 | - | VCC | V |
| Le bas de logique de TFAULT | VTFL | VÉ | - | VÉ +0,4 | V |
| Caractéristiques électriques de récepteur | |||||
| Paramètre | Symbole | Minute | Type | Maximum | Unité |
| Oscillation de tension de sortie différentielle | VOUT | 300 | - | 850 | système mv |
| Le différentiel de Rx a produit Impendence | ZOUT | - | 100 | - | Ω |
| La visibilité directe affirment la tension | VLOSA | 2,4 | - | VCC | V |
| La visibilité directe De-affirment la tension | VLOSD | VÉ | - | VÉ +0,4 | V |
Caractéristiques optiques et électriques
| Caractéristiques électriques d'émetteur | ||||||||||
| Paramètre | Symbole | Mn. | Type. | Maximum. | Unité | Note | ||||
| Gamme de longueurs d'onde centrale | λ | 1295 | 1310 | 1325 | nanomètre | |||||
| Width@-20dB spectral | Δλ | - | - | 1 | nanomètre | |||||
| Rapport latéral de suppression de mode | SMSR | 30 | - | - | DB | |||||
| Puissance optique de lancement | Tacaud | -7 | - | 2 | dBm | 1 | ||||
| Amplitude optique de modulation | OMA | -4 | - | 2,2 | dBm | |||||
| Puissance de lancement dans OMA-TDP | -5 | DB | ||||||||
| Pénalité de dispersion d'émetteur | TDP | - | - | 2,7 | DB | |||||
| Puissance moyenne de lancement d'émetteur | -20 | dBm | ||||||||
| Rapport d'extinction | ER | 3 | - | - | DB | |||||
| Bruit relatif d'intensité | RIN | - | - | -130 | dB/Hz | |||||
| Diagramme d'oeil | Se conforme aux masques d'oeil d'IEEE802.3cc une fois filtré | |||||||||
| Caractéristiques électriques de récepteur | ||||||||||
| Paramètre | Symbole | Mn. | Type. | Maximum. | Unité | Note | ||||
| Longueur d'onde centrale fonctionnante | λ | 1295 | 1310 | 1325 | nanomètre | |||||
| Récepteur non souligné OMA Sensitivity | Sénateur | - | - | -12 | dBm | 2 | ||||
| Puissance maximum OMA de récepteur | - | - | 2,2 | dBm | ||||||
| Réflectivité de récepteur | RFL | - | - | -26 | DB | |||||
| La visibilité directe affirment | LOSA | -30 | - | - | dBm | |||||
| La visibilité directe De-affirment | LOSD | - | - | -14 | dBm | |||||
| Hystérésis de visibilité directe | LOSH | 0,5 | - | - | DB | |||||
| Note : | ||||||||||
|
1. Les chiffres de puissance moyenne sont instructifs seulement, par IEEE 802.3cc. 2. Mesuré avec 231-1 PRBS@25.78125Gbps, JUJUBES<5e-5> |
||||||||||
